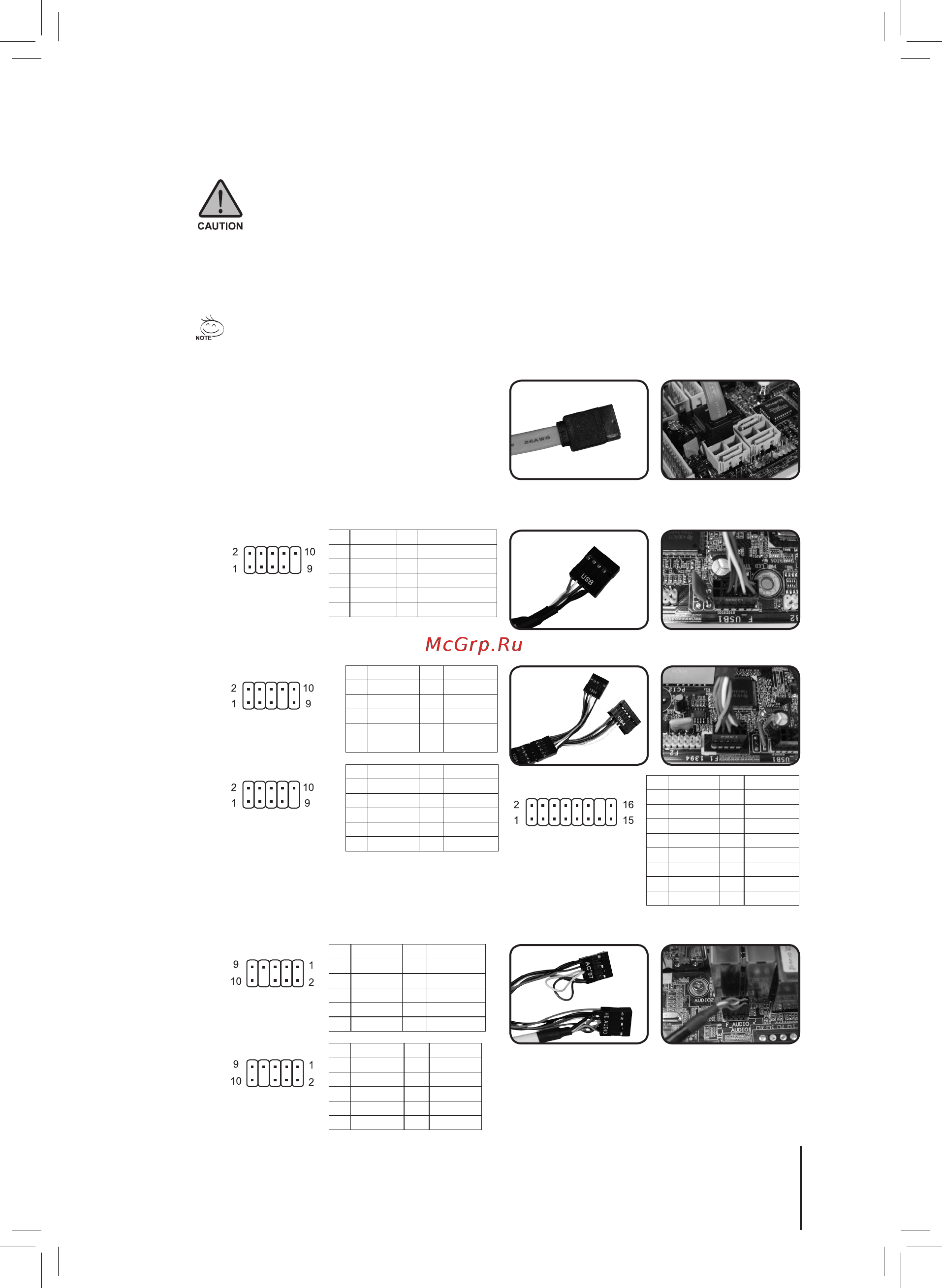

Gigabyte Sumo 5112 [9/12] Установка передних портов входов выходов мультимедиа
![Gigabyte Sumo 5112 [9/12] Установка передних портов входов выходов мультимедиа](/views2/1678314/page9/bg9.png)
На верхней крышке расположены следующие разъемы:
(1) 1 разъем eSATA, 2 порта USB 2.0, 1 порт IEEE 1394 и 1 аудиоразъем (HD или AC’97)
(2) Комплект кабелей управления переключателем основного питания корпуса
Необходимые инструменты: Нет
(1) 1 разъем eSATA, 2 порта USB 2.0, 1 порт IEEE 1394 и 1
аудиоразъем (HD или AC’97)
4-4.1 Вставьте кабель eSATA в соответствующее
гнездо на материнской плате.
4-4
Установка передних портов входов/выходов мультимедиа
Перед установкой см. инструкции, поставляемые производителем материнской платы, и убедитесь,
что используется разъем правильного типа.
Неправильное подсоединение разъемов может привести к неисправности материнской платы или
полному выходу ее из строя. Тщательно следуйте инструкциям по установке в руководстве, поскольку
при наличии неисправности из-за неправильной установки или подключения гарантия аннулируется.
Контакт
Определение
Контакт
Определение
1 Питание 6 USB Dy+
2 Питание 7 GND
3 USB Dx- 8 GND
4 USB Dy- 9
5 USB Dx+ 10
Защита USB от сверхтоков
Разъем USB 2.0
Контакт
Определение
Контакт
Определение
1 TPA+ 6 TPB-
2 TPA- 7
3 GND 8 +12V
4 GND 9 +12V
5 TPB+ 10 GND
Контакт
Определение
Контакт
Определение
1 TPA+ 6 TPB-
2 TPA- 7 +12V
3 GND 8 +12V
4 GND 9
5 TPB+ 10 GND
Разъем IEEE 1394 A
Разъем IEEE 1394 B
Контакт
Определение
Контакт
Определение
1
+12V 9 +12V
2 +12V 10 +12V
3 TPA+ 11 TPA1+
4 TPA- 12 TPA1-
5 GND 13 GND
6 GND 14
7 TPB+ 15 TPB1+
8 TPB- 16 TPB1-
Разъем IEEE 1394 C
Контакт
Определение
Контакт
Определение
1 MIC2_L 6 FSENSE1
2 GND 7 FAUDIO_ JD
3 MIC2_R 8
4 -ACZ_DET 9 LINE2_L
5 LINE2_R 10 FSENSE2
HD AUDIO
Контакт
Определение
Контакт
Определение
1 MIC 6 NC
2 GND 7 NC
3
Питание микрофона
8
4 NC 9
Линейный выход (Л)
5
Линейный выход (П)
10 NC
AC'97
4-4.2 Вставьте разъемы USB 2.0 в соответствующие гнезда на материнской плате (дополнительные
сведения см. в руководстве пользователя материнской платы).
4-4.3 Вставьте разъем IEEE 1394 в соответствующее гнездо на материнской плате.
4-4.4 Вставьте аудиоразъем в соответствующее гнездо на материнской плате.
A
B
C
09
Русский
