4-2 Установка материнской платы

Корпус поддерживает материнские платы форм-фактора E-ATX/CEB/ATX/Micro ATX. Перед

установкой проверьте размеры и точки крепления материнской платы.

Необходимые детали: Медные проставки, винты материнской платы и отвертка

4-2.1 В соответствии с характеристиками материнской платы выберите подходящие точки для

винтов. Закрутите медные проставки в соответствующие точки на материнской плате.

4-2.2 Замените планку входов/выходов материнской платы на задней панели (поставляется

производителем материнской платы).

4-2.3 С помощью винтов материнской платы

закрепите ее (тип материнской платы см. в

руководстве к материнской плате).

4. Инструкция по установке

Материнская плата

Кодировка лотка Крепежные винты Медная стойка

E- AT X E1- E12 11 11

CEB E1- E8 8 8

ATX A1-A9 9 9

Micro ATX U1-U9 9 9

Описание установки см. в соответствующих разделах.

4-3 Установка платы расширения

Для установки в этот корпус плат расширения (длиной до 10,5 дюймов), например видеокарт,

звуковых плат и т. д., инструменты не требуются.

Необходимые инструменты: Нет

4-3.1 Отогните зажим разъема PCI.

4-3.2 Снимите заглушку разъема PCI, прикрепленную изнутри.

4-3.3 Осторожно вставьте плату расширения в гнездо.

4-3.4 Зафиксируйте зажим разъема PCI.

4-1 Установка блока питания

Для облегчения установки рекомендуется поставить корпус на стол в вертикальном положении.

Необходимые детали: крепежный винт блока питания - 4 шт

4-1.1 Снимите боковую панель (см. шаг 1-3.1 на стр. 5).

4-1.2 Установите блок питания в отсек для блока питания.

4-1.3 Закрепите блок питания с помощью 4 крепежных винтов.

4-1.4

При использовании большого блока питания снимите поперечную планку, открутив крепежные

винты. Установив блок питания, закрутите винты для прикрепления поперечной планки.

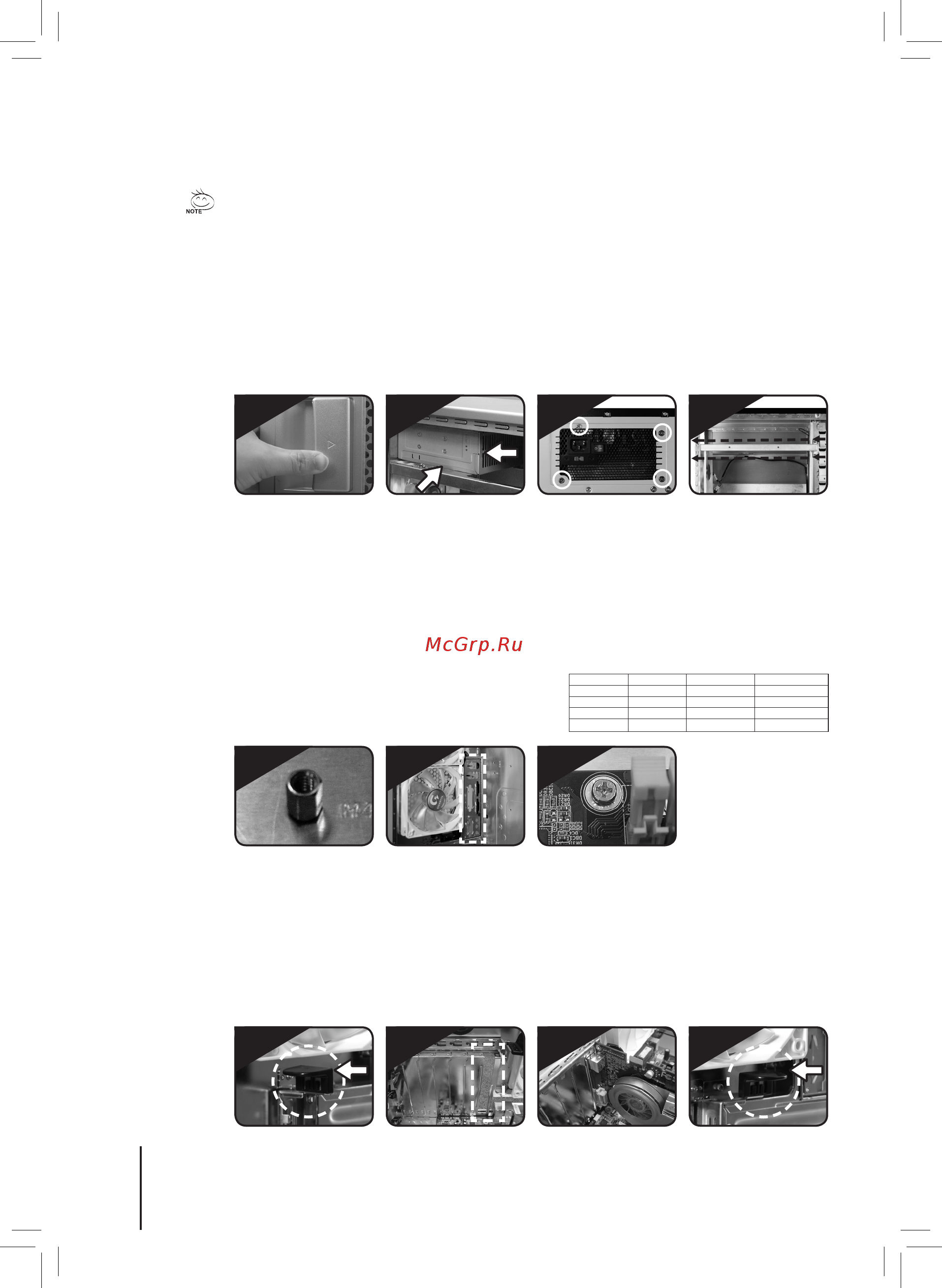

4-1.1 4-1.2 4-1.44-1.3

4-2.1 4-2.2 4-2.3

4-3.1 4-3.2 4-3.3 4-3.4

Русский
