Gigabyte Sumo 5112 [11/12] Применение собственных сменных светодиодных индикаторов

4-9

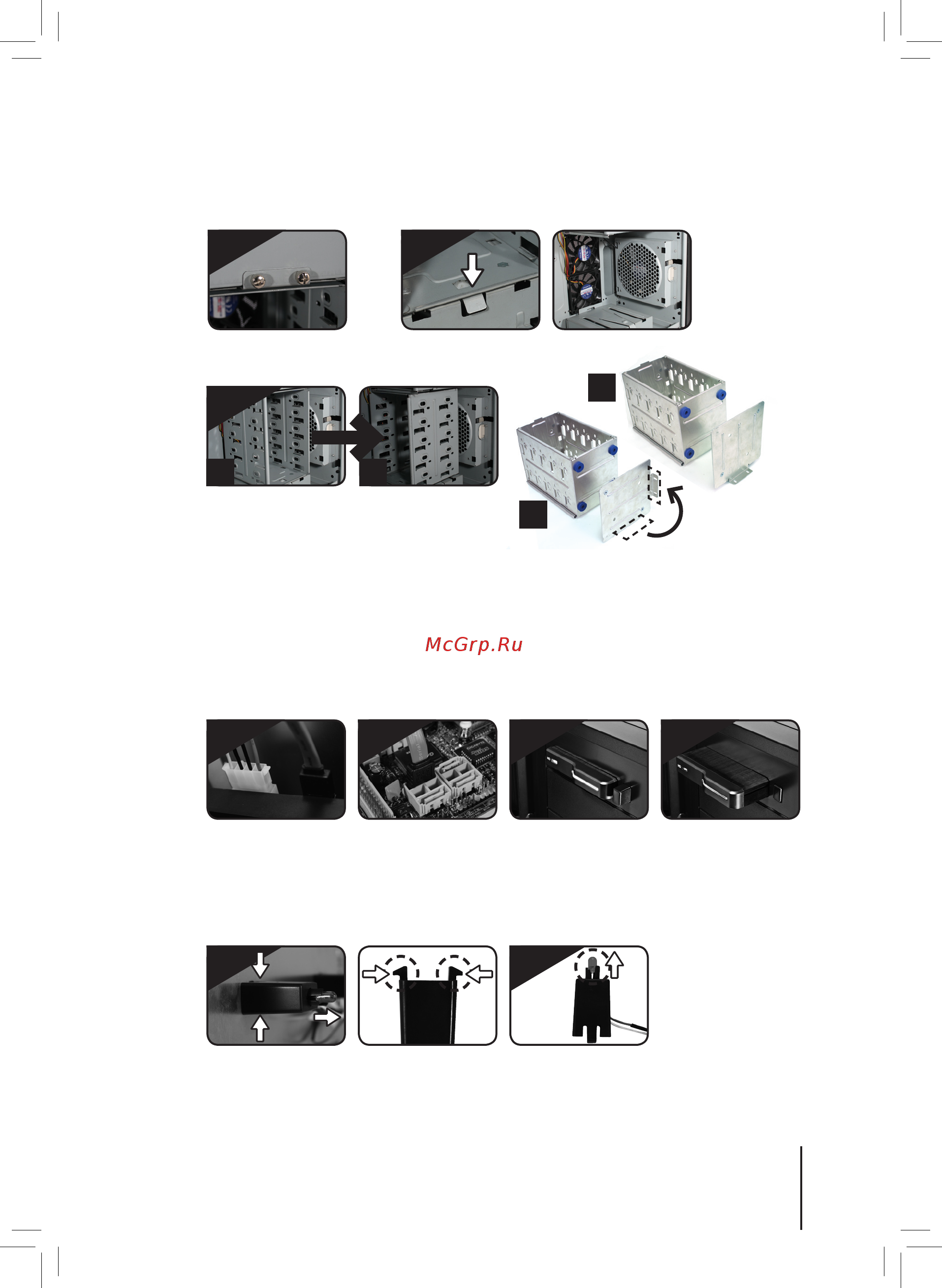

Использование съемной/двунаправленной стойки для жестких дисков

Этот корпус снабжен съемной/двунаправленной стойкой для жестких дисков, которая позволяет

выбирать направление установки и обеспечивает оптимальное рассеивание тепла.

Необходимые инструменты: Нет

4-10 Установка 2,5-дюймового отсека

4-10.1 Подключите 4-пиновый кабель питания к 4-пиновому разъему питания 5,25-дюймового

устройства.

4-10.2 Подключите SATA-кабель со стороны e-SATA к порту SATA на материнской плате.

4-10.3 Вставьте 2,5-дюймовый мобильный жесткий диск в 5,25-дюймовый отсек и перемещайте

его вперед до тех пор, пока он не будет надежно закреплен.

4-10.4 Нажмите кнопку выброса и выньте 2,5-дюймовый мобильный жесткий диск из 5,25-

дюймового отсека.

4-11

Применение собственных сменных светодиодных индикаторов

4-11-1 Снимите переднюю крышку согласно инструкциям, описанным в 1-3.

4-11-2 Отсоедините светодиод, слегка сжав фиксирующий крючок вверху и сзади.

4-11-3 Разблокируйте светодиод и отделите кабель от держателя, затем вставьте новый синий

индикатор и провод.

4-12 Присоединение замков безопасности

В этом корпусе всего один защитный замок, включая блокировку боковой панели. Вставьте ключ

и поверните его на 90°, чтобы открыть или закрыть замок.

4-9.1 4-9.2

4-9.3

Открутите винт с накатанной

головкой, крепящий съемную

стойку для жестких дисков.

Разблокируйте не требующий применения инструментов

фиксатор съемной стойки для жестких

дисков, нажав его вниз.

Замените фиксатор изменения направления,

находящийся в верхней части стойки, и совместите

стрелки в нужном направлении. (Только для

двунаправленной стойки.)

4-10.1 4-10.2 4-10.3 4-10.4

4-11.2 4-11.3

Русский
