EWAT_B + EWYT_B
D-EOMHP01301-20_01RU Руководство по эксплуатации

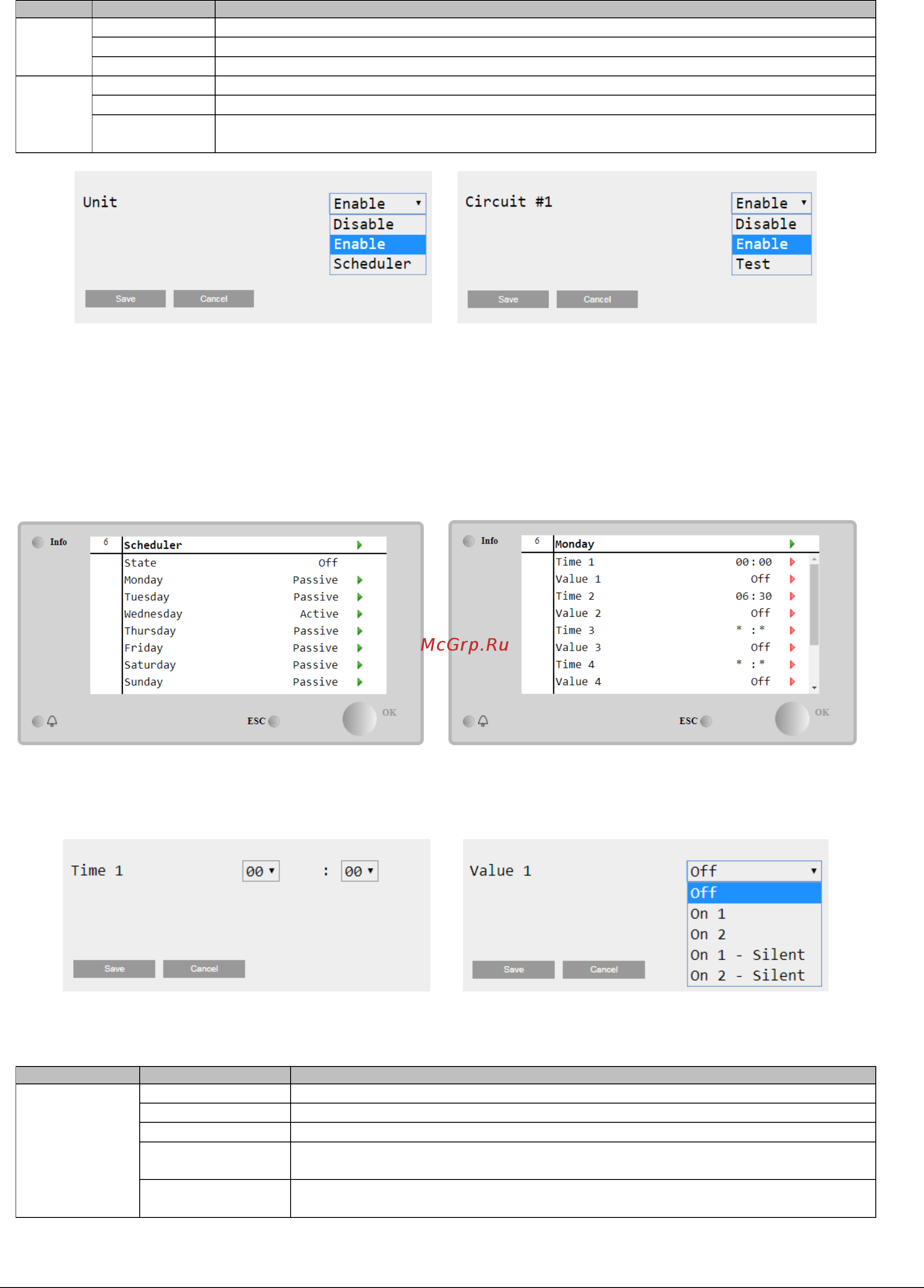

11/50
Параметр
Значение
Описание
Unit
Disable
Агрегат отключен
Enable
Агрегат включен
Scheduler
Пуск/остановку агрегата можно запрограммировать по времени для каждого дня недели
Circuit #X
Disable
Контур №X отключен
Enable
Контур №X включен
Test
Контур №X в тестовом режиме. Данную функцию может использовать только специально
подготовленное лицо или представитель сервисной службы Daikin
4.1.2 Функции планировщика и бесшумного режима
Функцию Scheduler («Планировщик») можно использовать для программирования автоматического пуска/остановки чиллера.
Ниже приводится порядок действий при использовании данной функции:
1. Переключатель Q0 = Local («Автономно», см. 4.1)
2. Unit Enable («Включение агрегата») = Scheduler («Планировщик», см. 4.1.1)
3. Настройка даты и времени контроллера (см. 4.7)
Для программирования планировщика перейдите в меню Main Page → View/Set Unit → Scheduler
Для каждого дня недели можно запрограммировать до шести временных диапазонов с конкретным режимом работы. Первый режим работы
начинается в Time 1 («Время 1») и заканчивается в Time 2 («Время 2»), когда начинается второй режим работы и так далее вплоть до
последнего режима.
В зависимости от типа агрегата могут быть доступны разные режимы работы:
Параметр
Значение
Описание
Value 1
Откл.
Агрегат отключен
On 1 (вкл.)
Агрегат включен — выбрана уставка температуры воды 1
On 2 (вкл.)
Агрегат включен — выбрана уставка температуры воды 2
On 1 - Silent
Агрегат включен — выбрана уставка температуры воды 1 — включен бесшумный режим
вентилятора
On 2 - Silent
Агрегат включен — выбрана уставка температуры воды 2 — включен бесшумный режим
вентилятора
