EWAT_B + EWYT_B
Индикатор BUS
Индикатор BUS
LON
Bacnet MSTP
Bacnet IP
Modbus
Немигающий
зеленый
Готов к установлению связи. (все
параметры загружены,
нейроподобные логические
элементы настроены). Не показывает
связь с другими устройствами.
Готов к установлению
связи. Сервер BACnet
запущен. Не показывает
активную связь
Готов к установлению
связи. Сервер BACnet
запущен. Не показывает
активную связь
Связь установлена.
Немигающий
желтый
Запуск
Запуск
Запуск. До получения
модулем IP-адреса,
светодиод горит желтым,
сигнализируя о
необходимости
установить связь.
Запуск, или отсутствует связь
одного из
сконфигурированных каналов
с задающим устройством
Немигающий
красный
Отсутствует связь с нейроподобным
логическим элементом (внутренняя
ошибка, может быть устранена путем
загрузки нового приложения LON).
Сервер BACnet отключен.
Через 3 секунды будет
инициирован
автоматический
перезапуск.
Сервер BACnet отключен.
Через 3 секунды будет
инициирован
автоматический
перезапуск.
Не установлена связь ни по
одному из настроенных
каналов. Означает отсутствие
связи с задающим
устройством. Время ожидания
можно настроить. Нулевой
таймаут означает отсутствие
таймаута как такового.
Мигающий
желтый
Связь с нейроподобным логическим
элементом невозможна.
Нейроподобный логический элемент
необходимо сконфигурировать и
настроить онлайн с помощью
инструмента LON.

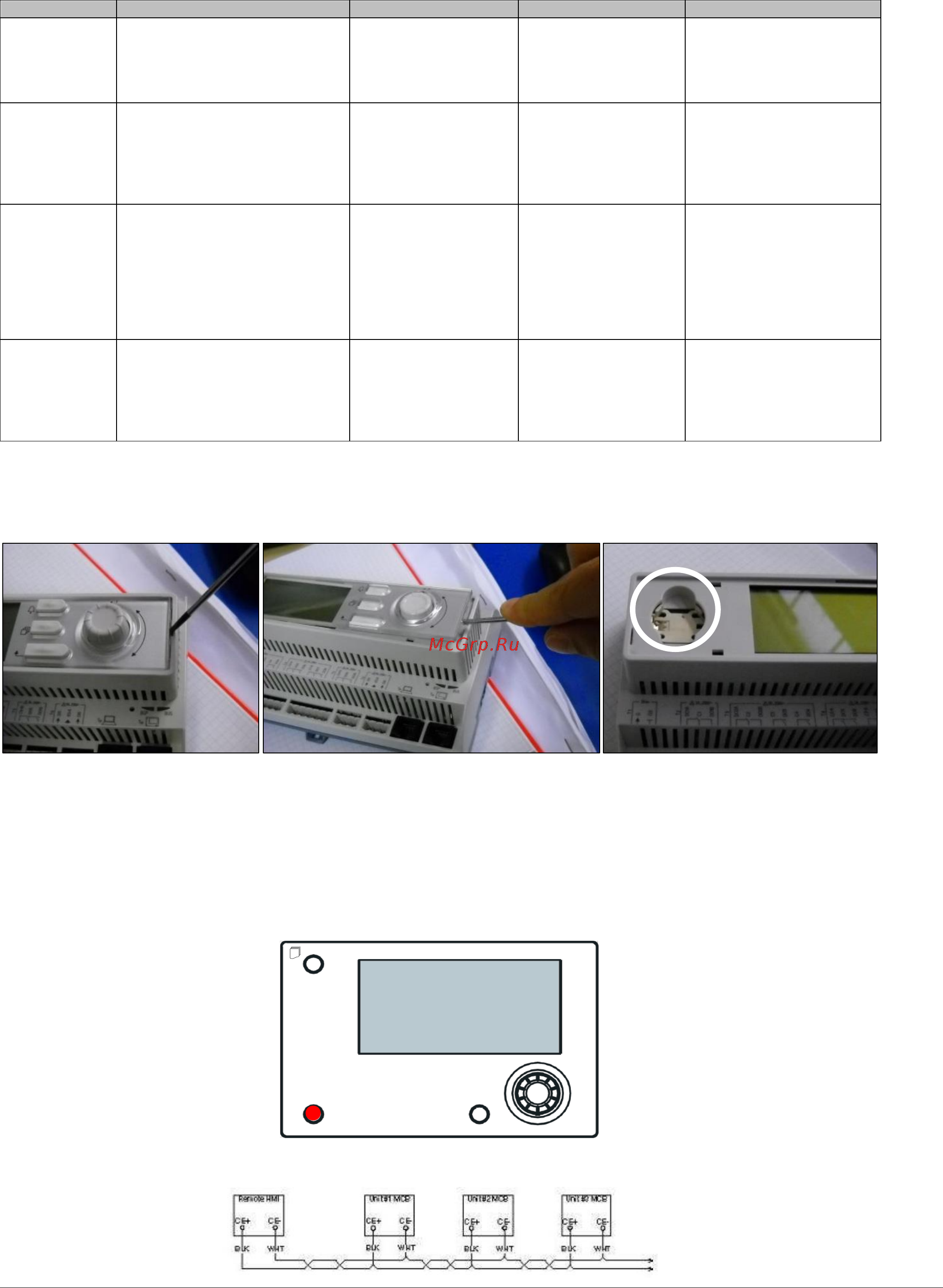

3.5 Техническое обслуживание контроллера
Батарея контроллера нуждается в периодическом техническом обслуживании. Батарею необходимо менять каждые два года. В
контроллере используется батарея модели BR2032, которая производится многими изготовителями.
Чтобы извлечь батарею, снять пластмассовую крышку дисплея контроллера с помощью отвертки, как показано на следующих рисунках:
Следует избегать повреждения пластмассовой крышки. Новая батарея устанавливается в соответствующий отсек (см. обозначение на
рисунке) с соблюдением полярности, указанной внутри отсека.
3.6 Дополнительный дистанционный интерфейс пользователя
К контроллеру может быть подключен дополнительный внешний ЧМИ для дистанционного управления. Дистанционный ЧМИ обладает
всеми возможностями встроенного дисплея и, дополнительно, индикацией аварийных сигналов с помощью светодиодного индикатора,
расположенного под кнопкой с колокольчиком.
Пульт дистанционного управления имеет все функции контроллера агрегата, в т. ч. функции просмотра и настройки уставок. Порядок
навигации аналогичен тому, что описан для контроллера агрегата в настоящем руководстве.
Длину кабеля дистанционного ЧМИ можно увеличить до 700 м, используя подключение через технологическую шину на UC. По гирляндной
схеме один ЧМИ может быть подключен к 8 контроллерам (см. ниже). Подробную информацию см. в отдельном руководстве для ЧМИ.
MicroTech® IV
