EWAT_B + EWYT_B
D-EOMHP01301-20_01RU Руководство по эксплуатации
21/50
Параметр
Значение
Описание
Сброс LWT
Нет
Сброс уставок не активирован
4-20mA
Активирован сброс уставок по внешнему сигналу от 4 до 20 мА
DT
Активирован сброс уставок по температуре воды испарителя
OAT
Активирован сброс уставок по температуре наружного воздуха
Параметры каждого из указанных способов необходимо настроить (хотя есть и стандартные настройки) в меню Main Menu → View/Set Unit
→ Power Conservation→ Setpoint Reset.
Обратите внимание на то, что параметры конкретного способа будут доступны только после установки конкретного значения для функции
сброса уставок и повторного запуска UC.

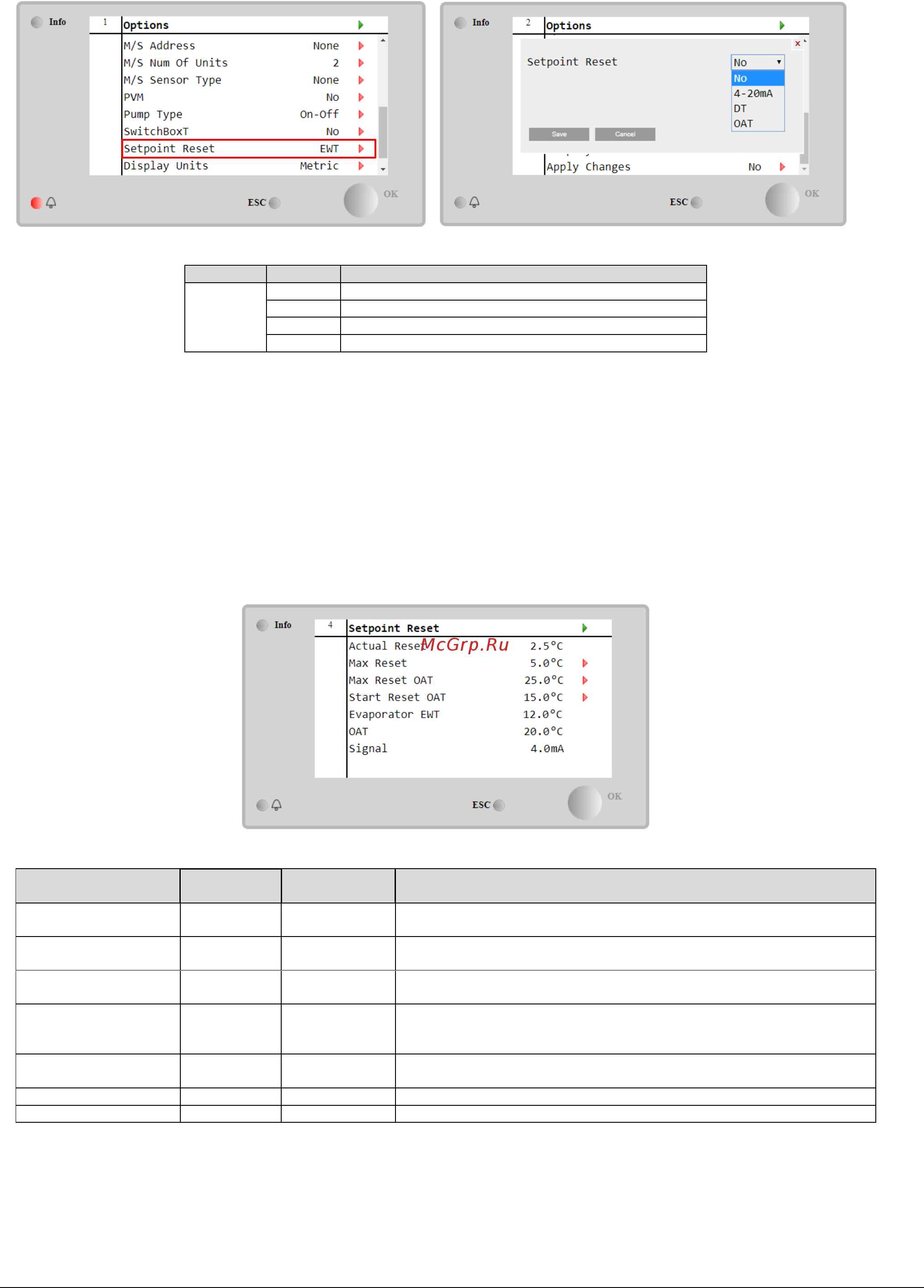

4.10.2.1 Сброс уставок по OAT
При выборе OAT в качестве способа сброса уставок для расчета активной уставки (АУ) LWT вводится поправка на базовую уставку,
которая зависит от температуры окружающей среды (OAT) и текущего режима работы агрегата (режим нагрева или режим охлаждения).
Настройка доступна для некоторых параметров; для этого перейдите в меню Setpoint Reset («Сброс уставок»), как показано ниже:
Когда агрегат работает в режиме охлаждения (нагрева), чем сильнее температура окружающей среды опускается ниже (поднимается выше)
SROAT, тем больше повышается (понижается) значение активной уставки LWT (АУ) до тех пор, пока OAT не достигнет предела MROAT.
После того как OAT выйдет за пределы MROAT, повышение (понижение) активной уставки прекращается и сохраняется ее максимальное
(минимальное) значение, т. е. АУ = LWT + MR(-MR).
Параметр
Значение по
умолчанию
Значение
Описание
Actual Reset
В пункте Actual Reset («Текущий сброс») показана вводимая поправка на базовую
уставку.
Max Reset (MR)
5,0°C
0,0°C10,0°C
Уставка максимального значения сброса. Это максимальное изменение
температуры LWT, которое может возникнуть в результате выбора варианта OAT.
Max Reset OAT (MROAT)
15,5°C
10,0°C29,4°C
Это «пороговая температура», которая соответствует максимальному изменению
уставки.
Start Reset OAT(SROAT)
23,8°C
10,0°C29,4°C
Это «пороговая температура» OAT, необходимая для сброса уставки LWT, т. е.
температура, при которой изменение уставки LWT происходит только, когда OAT
достигает/превышает SROAT.
Delta T
Это фактическая разница температур испарителя. Температура воды на входе/
выходе испарителя
OAT
Фактическая температура внешней среды.
Signal
Фактический ток на входе, считанный на зажимах сброса уставок
