Руководство по эксплуатации D-EOMHP01301-20_01RU
20/50
EWAT_B + EWYT_B

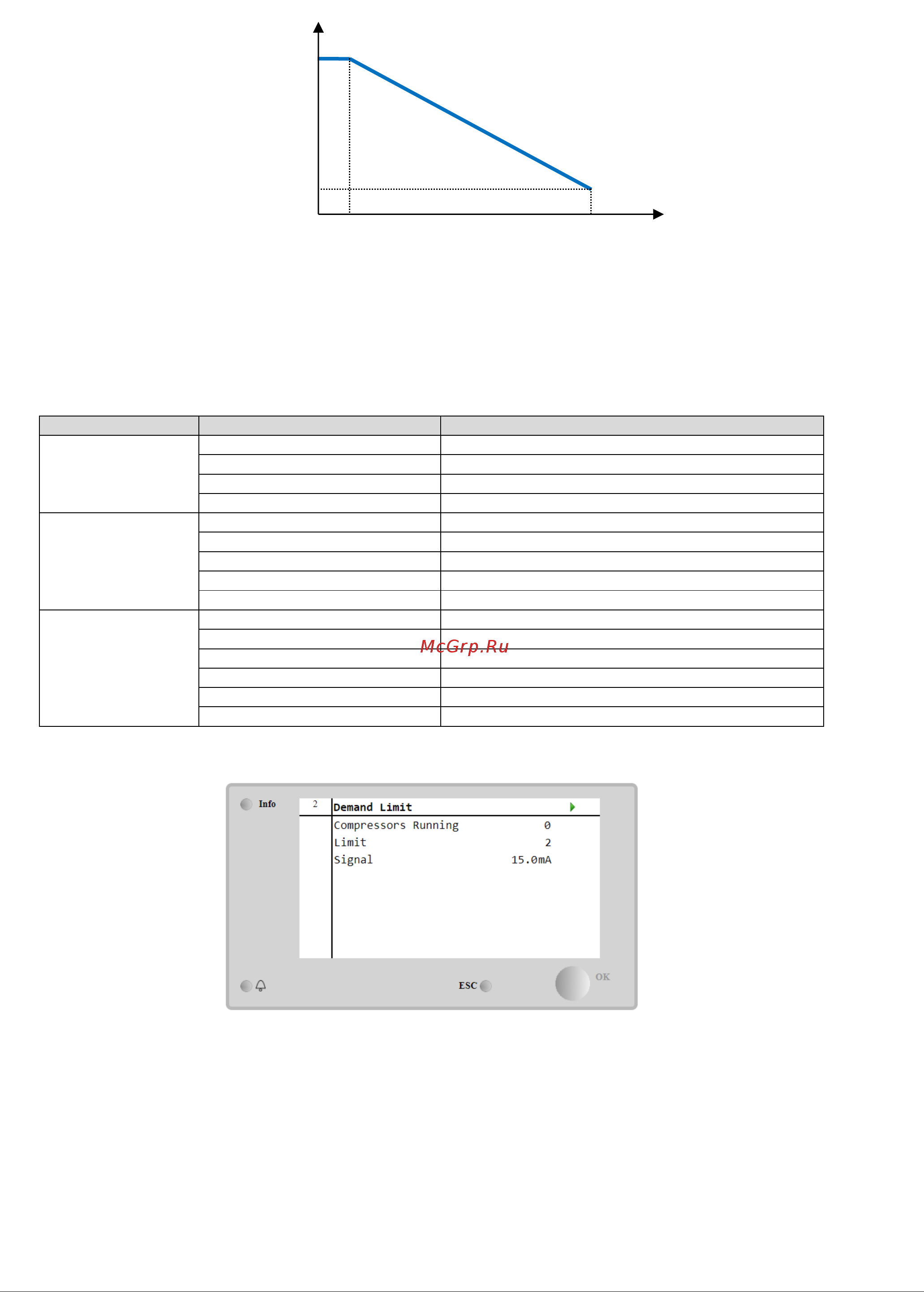

График 1. Зависимость ограничения нагрузки ([мА] от предела производительности [%]
Следует отметить, что функция ограничения нагрузки не может использоваться для остановки агрегата; она используется лишь для
разгрузки агрегата до минимально допустимого значения производительности.
Обратите также внимание на то, что данная функция фактически ограничивает производительность, только если агрегат оснащен
винтовыми компрессорами. В случае спиральных компрессоров функция ограничения нагрузки управляет дискретизацией общей
производительности агрегата в зависимости от фактического числа компрессоров. В зависимости от значения внешнего сигнала данная
функция позволяет включить лишь часть от общего числа компрессоров, как показано в таблице ниже:
Число компрессоров
Сигнал ограничения нагрузки, мА
Максимальное количество работающих компрессоров
4
4 < < 8
4
8 < < 12
3
12 < < 16
2
16 < < 20
1
5
4 < < 7,2
5
7,2 < < 10,4
4
10,4 < < 13,6
3
13,6 < < 16,8
2
16,8 < < 20,0
1
6
4 < < 6,7
6
6,7 < < 9,3
5
9,3 < < 12
4
12 < < 14,7
3
14,7 < < 17,3
2
17,3 < < 20
1
Всю информацию о данной функции можно найти на странице Main Menu → Commission Unit → Configuration → Options →
Demand Limit.
4.10.2 Setpoint Reset (Сброс уставок)
Функция сброса уставок отменяет активную уставку температуры охлажденной воды при наступлении определенных обстоятельств.
Данная функция призвана снизить энергопотребление агрегата без ущерба для привычного уровня комфорта. Для этого можно выбрать
один из трех способов:
• Сброс уставки по температуре наружного воздуха (OAT)
• Сброс уставки по внешнему сигналу (4–20 мА)
• Сброс уставки по разнице температур испарителя (EWT)
Для выбора подходящего способа сброса уставок перейдите в Main Menu → Commission Unit → Configuration → Options и измените
параметр Setpoint Reset («Сброс уставок») в соответствии со следующей таблицей:
Предел
производительности [%]
Минимальная
производительность
Максимальная
производительность
20
4
Ограничение
нагрузки [мА]
