Руководство по эксплуатации D-EOMHP01301-20_01RU
18/50
EWAT_B + EWYT_B
4.7 Дата/время
Контроллер агрегата может хранить значения фактической даты и времени, которые используются для:
1. Проектировщика
2. Чередования резервного чиллера с конфигурацией «задающий-ведомый»
3. Журнал аварийных сигналов

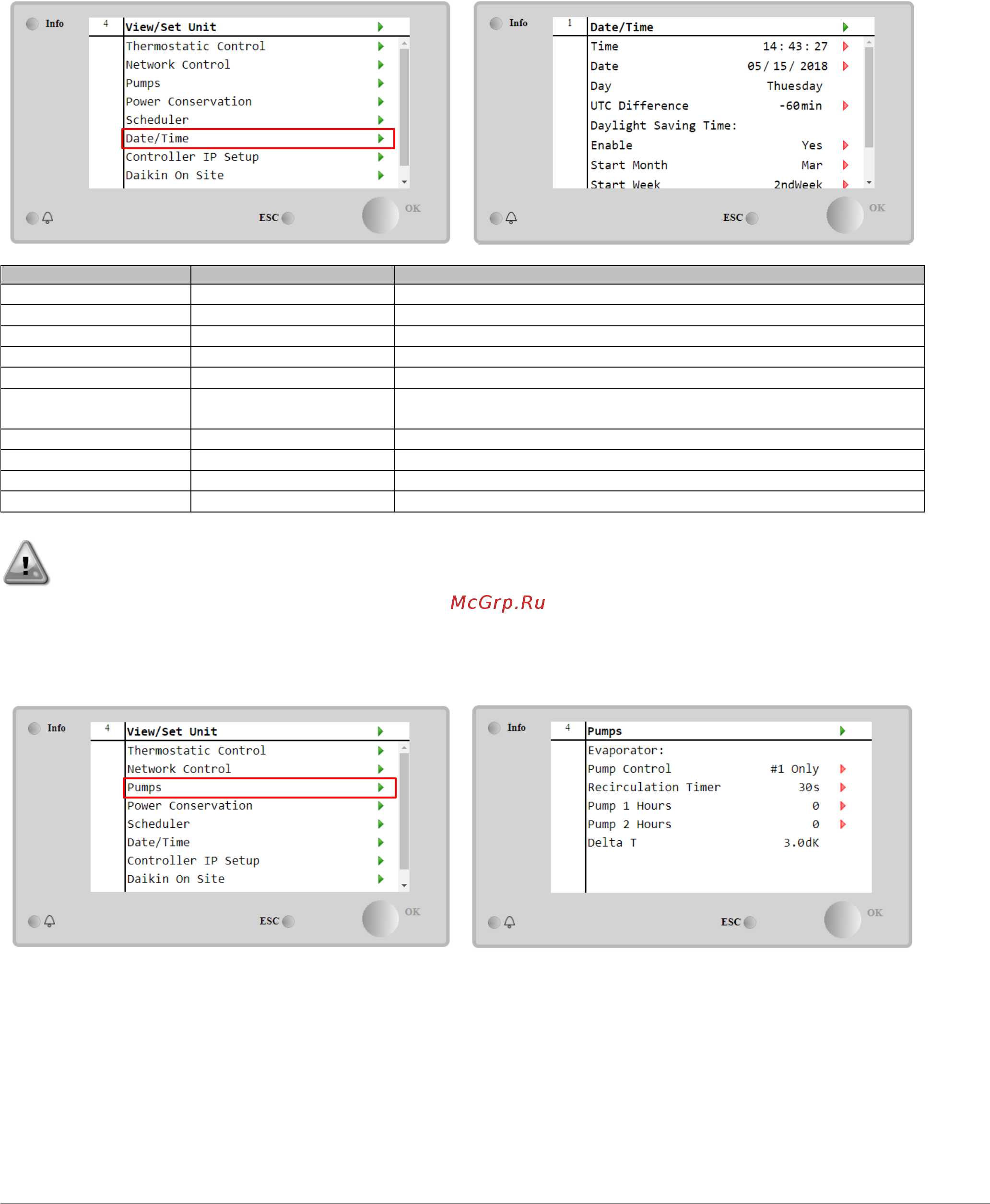

Значения даты и времени можно изменить в меню View/Set Unit → Date/Time
Параметр
Значение
Описание
Time
Фактическая дата. Нажмите для изменения значения. Формат: чч:мм:сс
Дата
Фактическая дата. Нажмите для изменения значения. Формат: чч:мм:сс
Day
Показывает день недели.
UTC Difference
Всемирное координированное время.
Daylight Saving Time:
Enable
No («Нет»), Yes («Да»)
Используется для включения/отключения автоматического переключателя
летнего времени
Start Month
NA, Jan…Dec
Месяц начала летнего времени.
Start Week
1
st
…5
th
week
Неделя начала летнего времени.
End Month
NA, Jan…Dec
Месяц окончания летнего времени.
End Week
1
st
…5
th
week
Неделя окончания летнего времени.
Обязательно регулярно проверяйте батарею контроллера для поддержания актуальных значений даты и времени даже в
отсутствие энергоснабжения. См. раздел, посвященный техобслуживанию контроллера
4.8 Насосы
UC может управлять одним или двумя водяными насосами как испарителя, так и конденсатора (в случае агрегатов и конденсаторов W/C).
Количество насосов и приоритет их работы задаются в меню Main Page→View/Set Unit→Pumps.
