Daikin EWAT230B-XSB1-VFDFAN [23/50] Нагрев

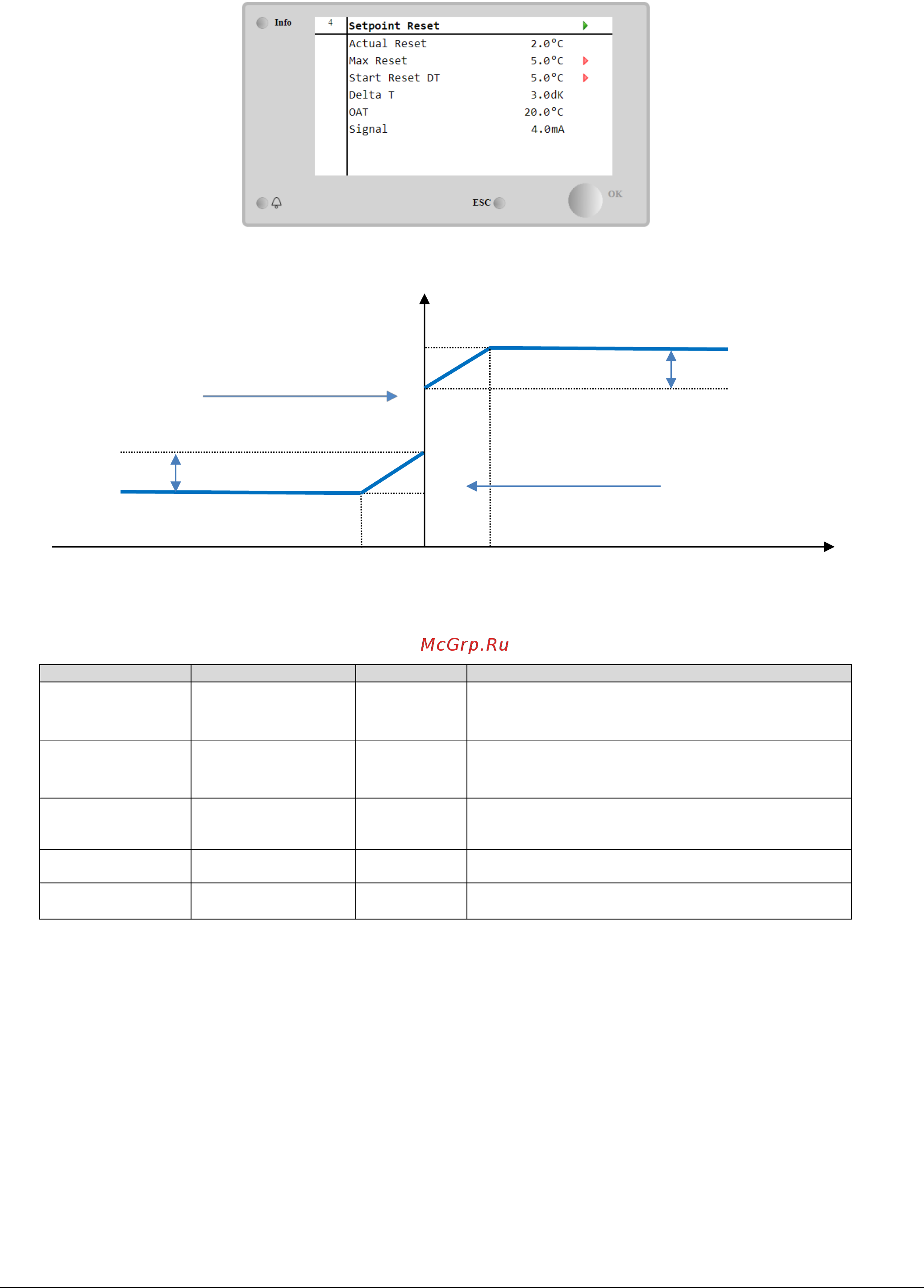

![Daikin EWAT175B-SLB1 [23/50] Нагрев](/views2/1681013/page23/bg17.png)
EWAT_B + EWYT_B
D-EOMHP01301-20_01RU Руководство по эксплуатации
23/50
График 4. Зависимость активной уставки от ∆T испарения. Режим охлаждения (слева)/режим нагрева (справа)
4.11 Электрические характеристики
Контроллер агрегата выдает основные значения электрических параметров, считываемые счетчиком электроэнергии Nemo D4-L или Nemo
D4-Le. Все данные хранятся в меню Electrical Data («Электрические характеристики»).
Main Page → View/Set Unit → Electrical Data
Параметр
Значение по умолчанию
Значение
Описание
Max Reset (MR)
5,0°C
0,0°C 10,0°C
Уставка максимального значения сброса. Это максимальное
изменение температуры LWT, которое может возникнуть в
результате выбора варианта EWT.
Max Reset (MR)
5,0°C
0,0°C 10,0°C
Уставка максимального значения сброса. Это максимальное
изменение температуры LWT, которое может возникнуть в
результате выбора варианта DT.
Start Reset DT (SRT)
5,0°C
0,0°C 10,0°C
Это «пороговая температура» DT, необходимая для сброса
уставки LWT, т. е. температура, при которой изменение уставки
LWT происходит только, когда DT достигает/превышает SRT.
Delta T
Это фактическая разница температур испарителя. Температура
воды на входе/ выходе испарителя
OAT
Фактическая температура внешней среды.
Signal
Фактический ток на входе, считанный на зажимах сброса уставок
0
SRT
AS
LWT SP
MR
LWT SP – MR
Нагрев
T
MR
LWT SP
LWT SP + MR
-SRT
Охлаждающая
T тренд
T тренд
