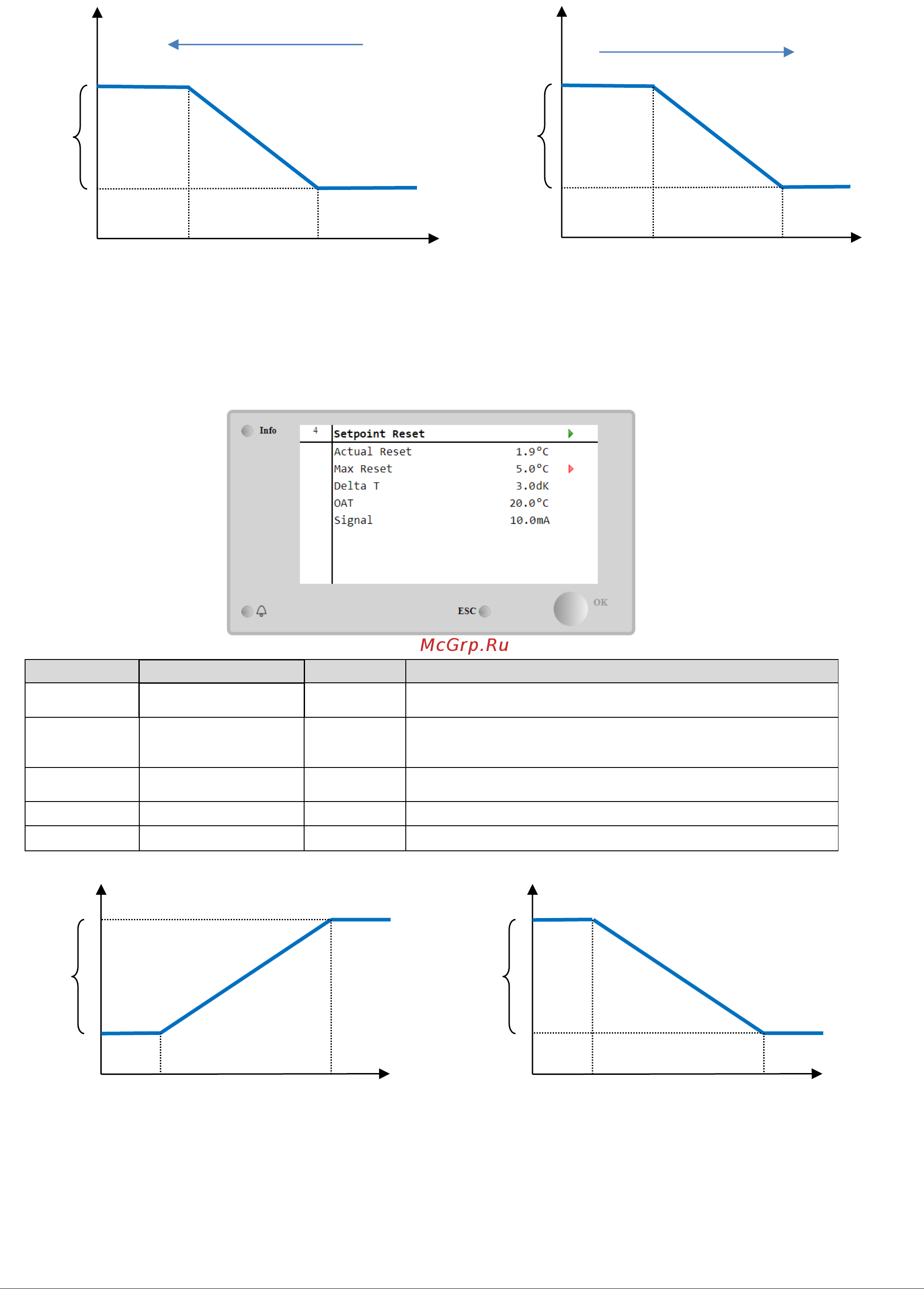

График 2. Зависимость активной уставки от температуры внешней среды. Режим охлаждения (слева)/режим нагрева (справа)
4.10.2.2 Сброс уставки по внешнему сигналу 4–20 мА
Если в качестве способа сброса уставок был выбран сигнал 4-20 мА, активная уставка LWT (АУ) рассчитывается путем введения поправки
на основании внешнего сигнала 4–20 мА: Сила тока в 4 мА соответствует сдвигу в 0 °C, т. е. АУ = уставка LWT, а 20 мА — значению поправки
параметра Max Reset (MR), т. е. АУ = уставка LWT + MR (-MR), как показано в следующей таблице:
Параметр
Значение по умолчанию
Значение
Описание
Actual Reset
В пункте Actual Reset («Текущий сброс») показана вводимая поправка на
базовую уставку.
Max Reset (MR)
5,0°C
0,0°C 10,0°C
Уставка максимального значения сброса. Это максимальное изменение
температуры LWT, которое может возникнуть в результате выбора
варианта 4–20 мА.
Delta T
Это фактическая разница температур испарителя. Температура воды на
входе/ выходе испарителя
OAT
Фактическая температура внешней среды.
Signal
Фактический ток на входе, считанный на зажимах сброса уставок
График 3. Зависимость активной уставки от внешнего сигнала 4–20 мА. Режим охлаждения (слева)/режим нагрева (справа)
4.10.2.3 Сброс уставок по DT
При выборе DT в качестве способа сброса уставок для расчета активной уставки (АУ) LWT вводится поправка, основанная на разнице
температур ΔT между температурой воды на выходе (LWT) и температурой входящей (циркулирующей) в испаритель воды (EWT). Если
значение |ΔT| станет меньше значения уставки Start Reset ΔT (SRΔT), активная уставка LWT увеличится (в режиме охлаждения) или
уменьшится (в режиме нагрева) пропорционально максимальному значению параметра Max Reset (MR).
SROAT
OAT
Активная
Уставка
LWT SP
MR
LWT SP + MR
MROAT
Тренд изменения температуры наружного воздуха
Тренд изменения температуры наружного воздуха
SROAT
OAT
Активная
Уставка
LWT SP – MR
MR
LWT SP
MROAT
4 мА
20 мА
Signal
Активная
Уставка
LWT SP
MR
LWT SP + MR
4 мА
20 мА
Signal
Активная
Уставка
LWT SP – MR
MR
LWT SP
