EWAT_B + EWYT_B
D-EOMHP01301-20_01RU Руководство по эксплуатации
25/50
• при необходимости измените IP-адреса, маскировки, шлюза, PrimDNS и ScndDNS. Не забывайте при этом о текущих
настройках сети
• задайте для параметра Apply changes («Применить изменения») значение Yes («Да»), чтобы сохранить настройки и
перезапустить контроллер MTIII.

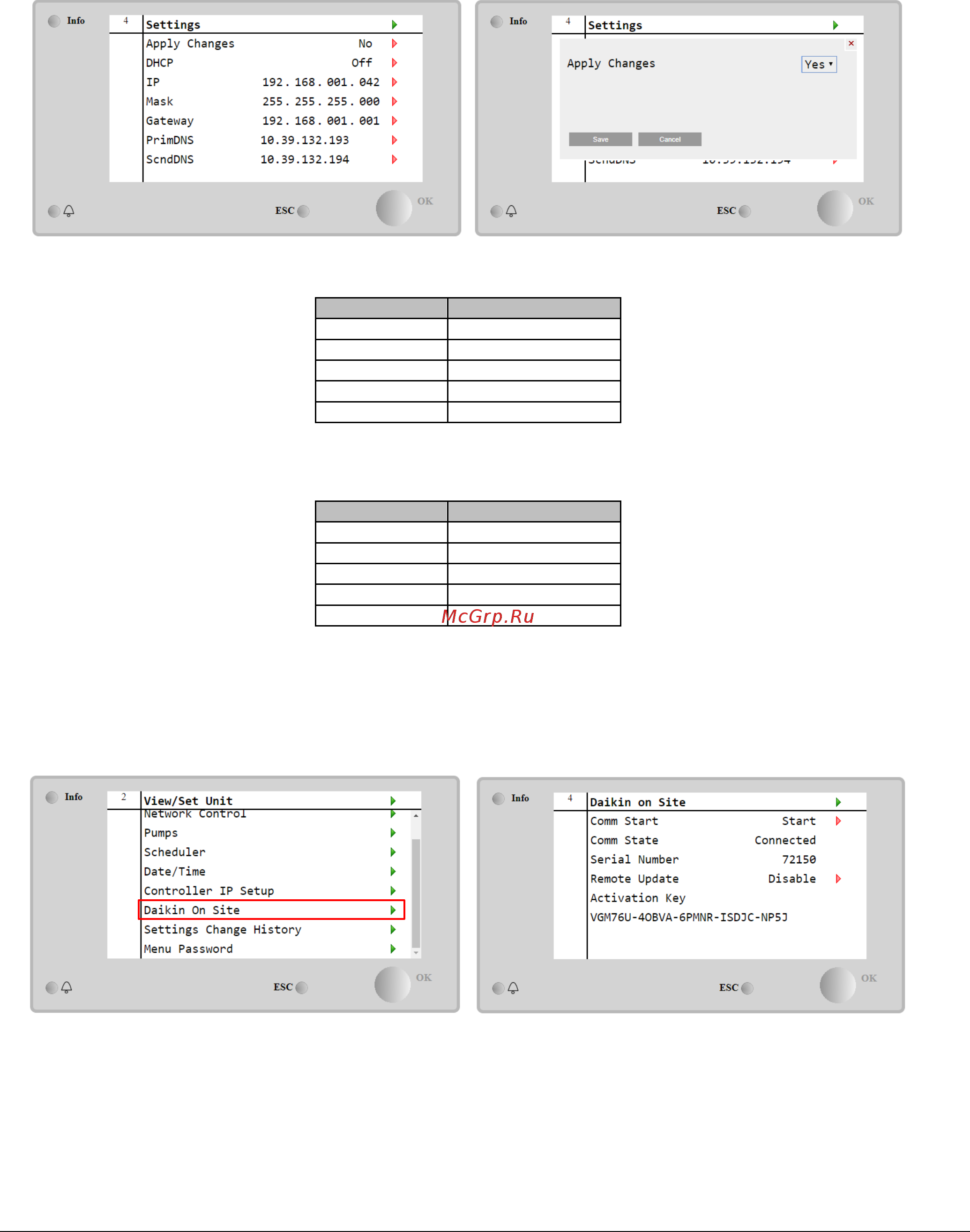

Ниже приводится стандартная Интернет-конфигурация:
Параметр
Значение по умолчанию
IP
192.168.1.42
Mask
255.255.255.0
Gateway
192.168.1.1
PrimDNS
0.0.0.0
ScndDNS
0.0.0.0
Обратите внимание: если параметру DHCP присвоено значение Вкл., а в Интернет-настройках MTIII показаны следующие значения
параметров
Параметр
Значение
IP
169.254.252.246
Mask
255.255.0.0
Gateway
0.0.0.0
PrimDNS
0.0.0.0
ScndDNS
0.0.0.0
значит возникла проблема с подключением к Интернету (вероятно, физического характера, например обрыв кабеля локальной сети).
4.13 Daikin On Site
Страницу Daikin on Site (DoS) можно найти в Main Menu → View/Set Unit → Daikin On Site.
Для работы с утилитой DoS заказчик должен сообщить компании Daikin серийный номер и подписаться на сервис DoS. Затем с этой
страницы заказчик сможет:
• Запускать/останавливать соединение с DoS
• Проверять статус соединения с сервисом DoS
• Включать/отключать опцию удаленного обновления
с учетом параметров, показанных в таблице ниже.
