2 ОБЩЕЕ ОПИСАНИЕ
2.1 Базовая информация
Microtech® IV представляет собой систему управления одно- или двухконтурными чиллерами водяного или воздушного типа. Microtech® IV
управляет запуском компрессора для поддержания необходимой температуры воды на выходе из теплообменника. В каждом режиме
работы агрегата данная система управляет работой конденсаторов для обеспечения надлежащего протекания процесса конденсации в
каждом контуре.
Microtech® IV постоянно отслеживает состояние предохранительных устройств, гарантируя безопасность их работы. Microtech® IV также
предоставляет доступ к программе тестирования для все входов и выходов.
2.2 Принятые сокращения
В настоящем руководстве контуры охлаждения обозначаются контур №1 и контур № 2. Компрессор контура № 1 обозначается Cmp1.
Компрессор контура № 2 обозначается Cmp2. Используются следующие сокращения:
А/C
Воздушное охлаждение
CEWT
Температура воды на входе в конденсатор
CLWT
Температура воды на выходе из конденсатора
CP
Давление конденсации
CSRT
Температура конденсации насыщенного хладагента
DSH
Перегрев при нагнетании
DT
Температура нагнетания
E/M
Модуль счетчика электроэнергии
EEWT
Температура воды на входе в испаритель
ELWT
Температура воды на выходе из испарителя
EP
Давление испарения
ESRT
Температура парообразования насыщенного хладагента
EXV
Электронный расширительный клапан
ЧМИ
Человеко-машинный интерфейс
MOP
Максимальное рабочее давление
SSH
Перегрев на стороне всасывания
ST
Температура на стороне всасывания
UC
Контроллер агрегата (Microtech® IV)
W/C
Водяное охлаждение
2.3 Эксплуатационные ограничения контроллера
Эксплуатация (МЭК 721-3-3):
• Температура от-40°C до+70°C;
• Температура эксплуатации ЖК-дисплея от -20°C до +60°C;
• Температура эксплуатации технологической шины от -25°C до +70°C;
• Относительная влажность < 90% (без образования конденсата);
• Мин. давление воздуха 700 гПа соответствует макс. высоте 3000 м над уровнем моря.
Транспортировка (МЭК 721-3-2):
• Температура: -40...+70 °C
• Относительная влажность < 95 % (без образования конденсата)
• Давление воздуха: мин. 260 гПа, соответствует макс. высоте 10 000 м над уровнем моря
2.4 Устройство контроллера

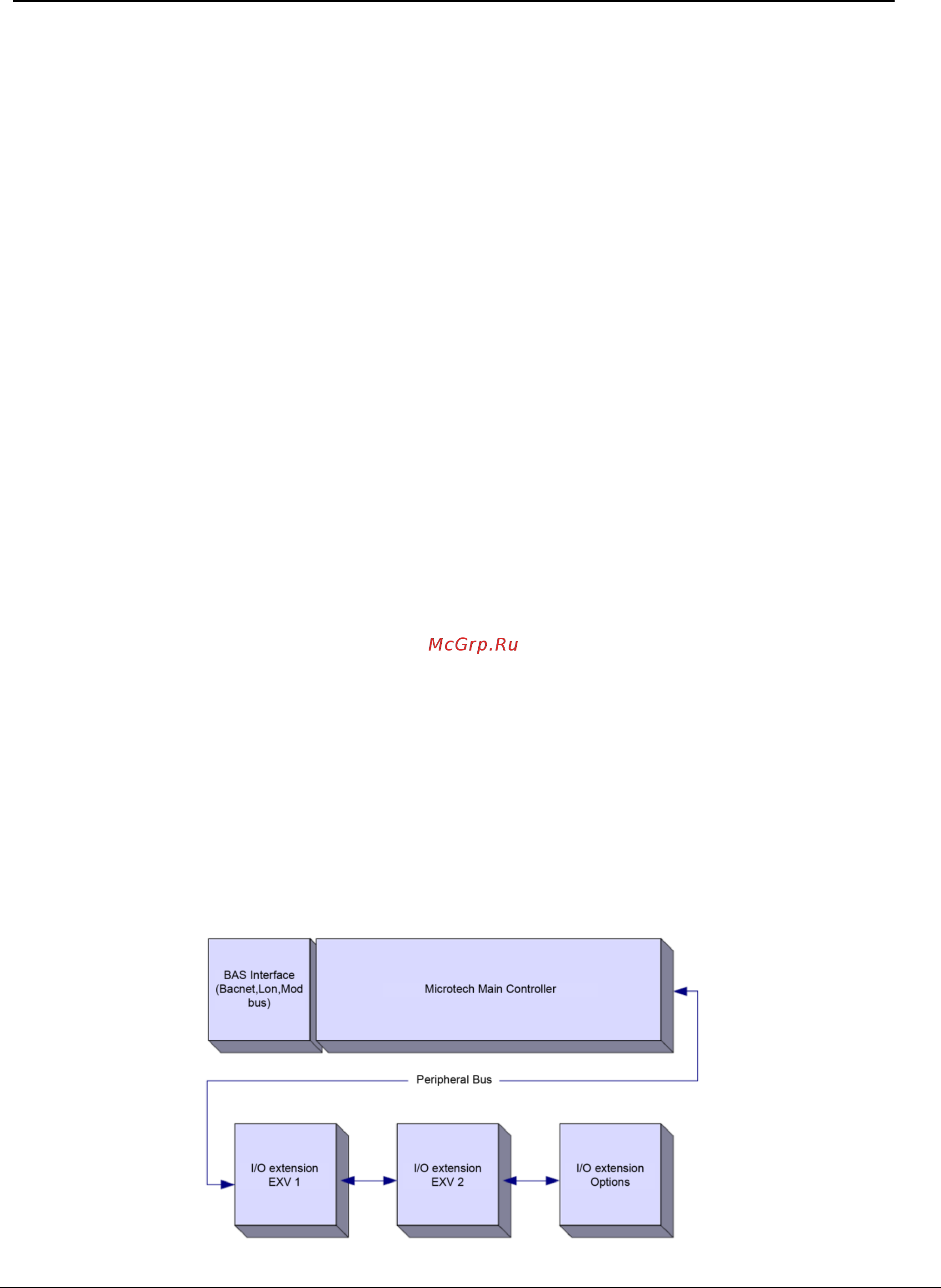

Контроллер имеет следующую общую архитектуру:
• Один главный контроллер MicroTech IV
• Модули расширения ввода-вывода, их состав зависит от конфигурации агрегата
• Коммуникационные интерфейсы по выбору
• Периферийная шина используется для подключения модулей расширения I/O к главному контроллеру.
