Руководство по эксплуатации GM141 00 000 РЭ
11
ГОРЕЛКИ СТОЛА
крана горелки духовки.
5. Рукоятка управления крана горелки стола.
6. Кнопки «+» и «-» управления электронным таймером
7. Кнопка « » включения электронного таймера
8. Табло электронного таймера.
10. ГОРЕЛКИ СТОЛА
■ Положение горелок на столе схематично изображено возле рукоятки каждого крана
на панели управления. На воротниках рукоятки управления горелок или на панели
управления нанесены символы состояния работы горелок в крайних положениях.

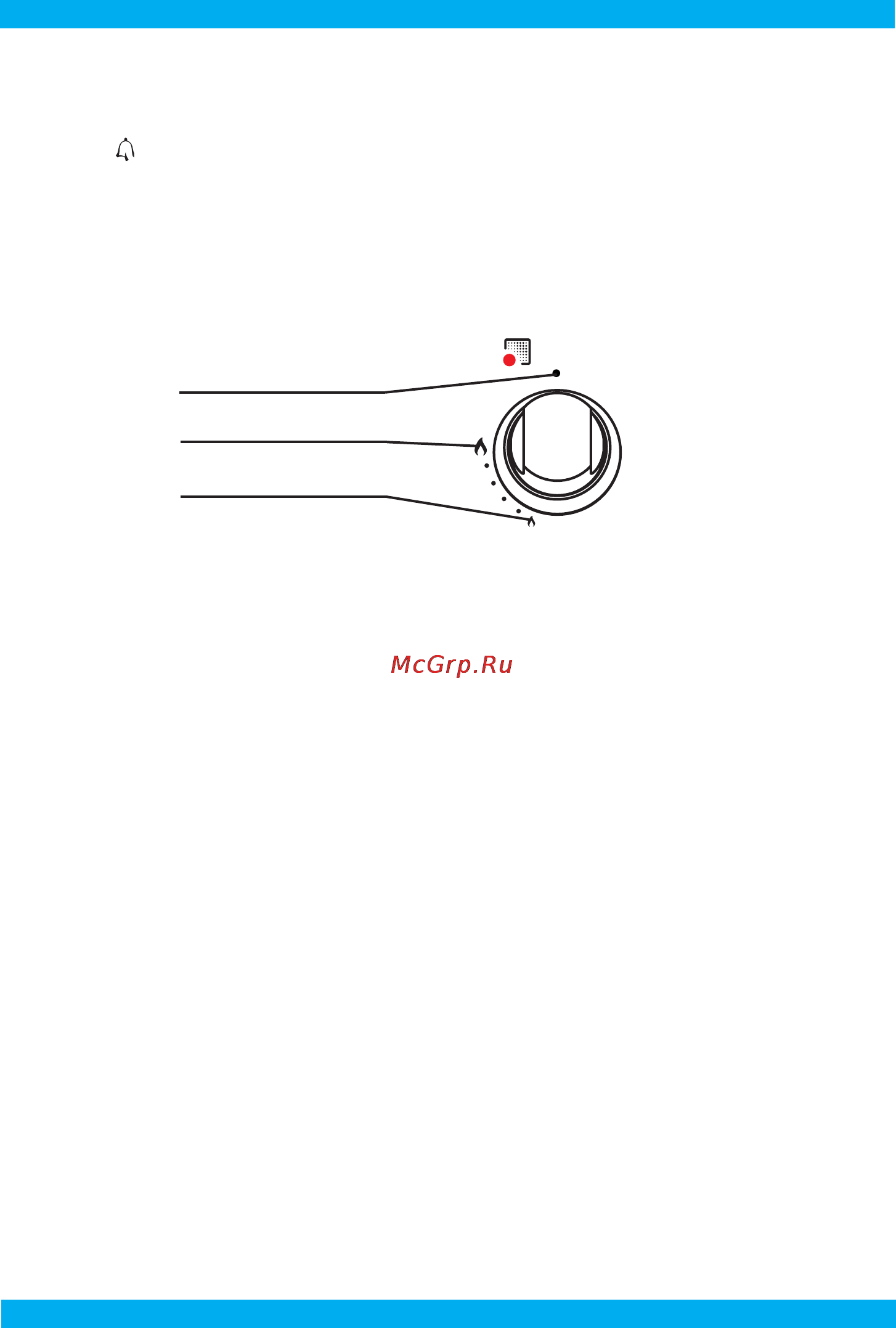

СИМВОЛЫ:
■ Все краны имеют ограничение в положении «малое пламя», обеспечивающее
устойчивое горение в экономичном режиме.
■ Регулировку пламени производят плавно, поворотом рукоятки крана от знака
«большое пламя» до знака «малое пламя».
Примечание! Во время эксплуатации плиты возможно выгорание эмали
на кончиках зубьев решётки стола в зоне горелок, что не является
производственным дефектом и не влияет на работу плиты.
10.1. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С УСТРОЙСТВОМ «ГАЗ-КОНТРОЛЬ»:
1. Нажать и повернуть рукоятку крана в положение «большое пламя».
2. Удерживая рукоятку крана в нажатом положении, нажать на кнопку электророзжига
(для моделей плит с электророзжигом) или поднести огонь к горелке стола.
3. После появления пламени необходимо удерживать рукоятку крана в нажатом поло-
жении (10...15) секунд, это необходимо для срабатывания устройства «газ-контроль».
4. Отпустить ручку и убедиться, что пламя не погасло.
5. Установить рукоятку в нужное Вам положение.
10.2. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА БЕЗ УСТРОЙСТВА «ГАЗ-КОНТРОЛЬ»:
1. Нажать и повернуть рукоятку крана в положение «большое пламя».
2. Нажать на кнопку электророзжига (для моделей с электророзжигом) или поднести
огонь к горелке стола.
3. Установить рукоятку в нужное Вам положение.
Помните! При погасании пламени горелки (по любой причине) необходимо
установить рукоятку в положение «закрыто» и предпринять попытку
повторного зажигания не ранее чем через 1 минуту.
Большое пламя
Малое пламя
Кран закрыт
рис. 9
