Darina 1D GM 141 014 [27/32] Рекомендации ремонтным службам

Руководство по эксплуатации GM141 00 000 РЭ

тить два винта крепления скобы держателя сопла, вытянуть скобу с соплом из горелки

(на себя). Отверткой отсоединить крепление от скобы и заменить сопло.

После установки сопла его стык проверить обмыливанием на герметичность, при этом

необходимо следить, чтобы они были установлены в соответствии с таблицей 1.

22.2. Проведение замены винтов малого пламени (ВМП) в кране-термостате и

кранах горелок стола (рис. 17, 18):

Для того, чтобы заменить винт малого пламени необходимо:

- снять решетки стола, крышки горелок с рассекателями, вывинтить винты крепления

корпусов горелок, снять верхнюю панель;

- снять ручки управления, воротники, панель управления;

- отвинтить ВМП и заменить их в соответствии с таблицей 1;

- сборка производится в обратном порядке, при этом необходимо обеспечивать соот-

ветствующие моменты затяжки крепежных элементов и соответствие винта малого

пламени виду газа, применяемого при эксплуатации плиты.

■ Винт малого пламени (В.М.П.) устанавливается с моментом Мкр=0,4 Н·м.(0,04 кг·м).

Перед установкой винта его необходимо смазать маслом И-20А ГОСТ 20799-88. Тип

винта определяется видом газа (природный или сжиженный) по табл.1.

■ После замены ВМП его стык проверить обмыливанием на герметичность, при этом

необходимо следить, чтобы ВМП были установлены в соответствии с таблицей 1.

22.3. Настройка регулируемых ВМП горелок стола и духовки (рис. 19).

■ При переводе плит с природного на сжиженный газ и с одного давления на другое

для плит, оснащённых кранами c регулируемым ВМП, после замены сопла необходи-

мо отрегулировать ВМП. Регулирование расхода газа производится поворотом ВМП,

без его замены, до обеспечения устойчивого горения пламени горелки, при переводе

крана в положение «малое пламя», при этом все другие горелки должны работать в

положении «большое пламя».

■ Для кранов, у которых ВМП находится в штоке крана, регулировка осуществляется

узкой отверткой через отверстие в штоке.

22.4. Устройство безопасности

■ Устройство безопасности представляет собой систему из электромагнитного клапана

газового крана и термопары.

■ При розжиге горелок пода или гриля, термопара с рабочим концом, помещенным

в пламя горелки, вырабатывает ток, который проходя через катушку электромагнита

РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

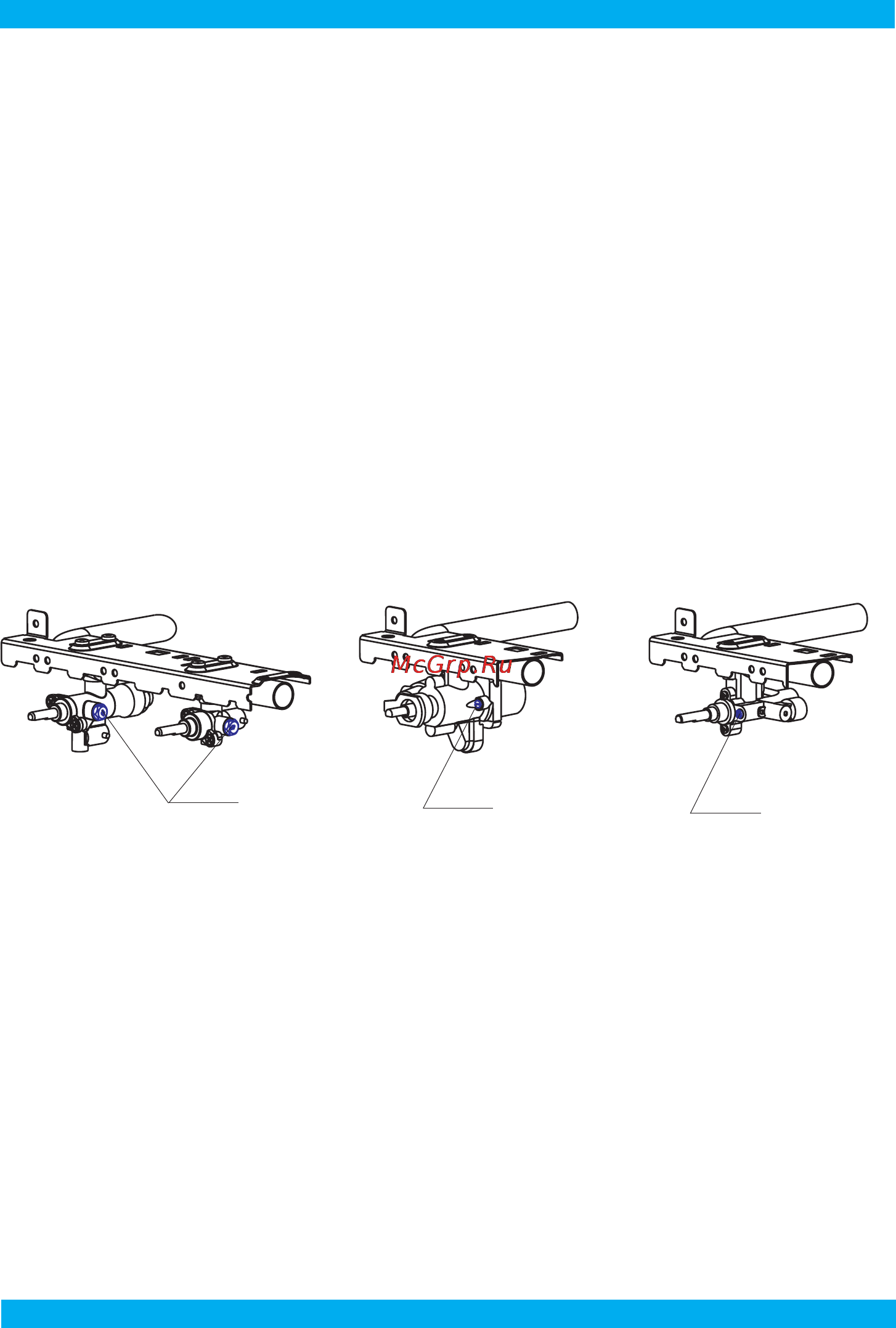

рис. 17

рис. 18

рис. 19

ВМП
