Руководство по эксплуатации GM141 00 000 РЭ
24
22. РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на
другое производится заменой сопел горелок и винтов малого пламени (ВМП), для кра-
нов с регулируемым ВМП регулировкой расхода газа и осуществляется персоналом
специализированных организаций. Установку сопел при сборке плиты и ее ремонте
необходимо проводить в соответствие с таблицей 1.
Внимание!
! При проведении работ необходимо следить, чтобы резиновые кольца
не получали повреждений, порезов, смятий и т.п.
■ Для подачи газа от кранов к горелкам применяются алюминиевые трубки ∅8х1, с
оформленными на концах воротниками для посадки сопел и установке их в газовые
краны.
■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.
22.1. Проведение замены сопла при ремонте, а также при переводе на другой тип
газа (рис.14, 15, 16)
Для замены сопел необходимо:
1. Перекрыть общий кран подачи газа, закрыть все краны плиты;
2. При наличии в плите электрической части, отключить плиту от электрической сети;
3. Снять решетки стола, крышки горелок с рассекателями;
4. Заменить сопла на столе с помощью ключа с торцевой головкой S=7, момент затяжки
не более 2…3 Н·м;
5. Снять задний лист в случае замены сопел гриля и пода;
■ Для замены сопла горелки гриля или горелки пода (см. рис. 14, 15) необходимо отвин-
РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

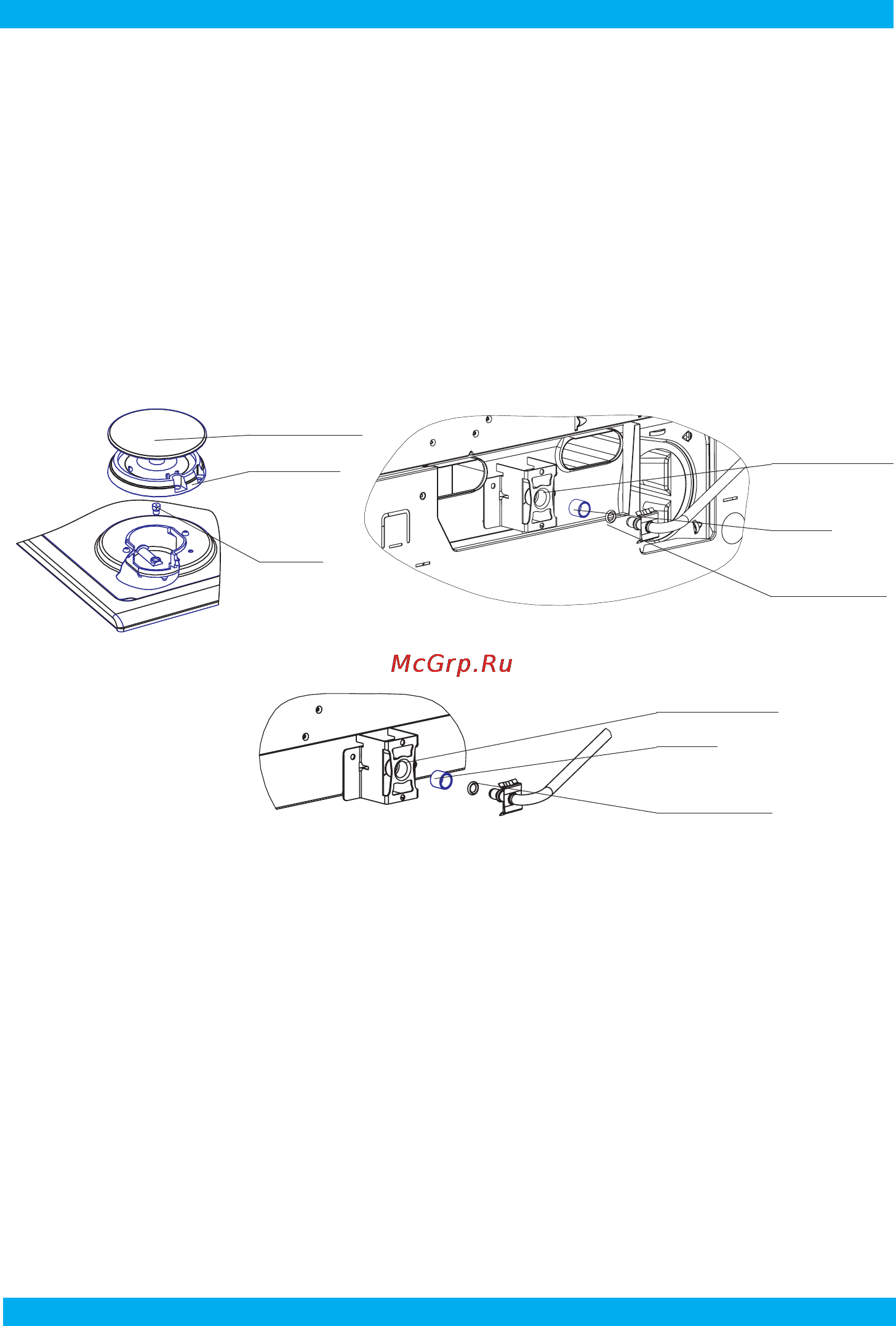

рис. 14
рис. 16
рис. 15
Сопло
Крышка горелки
Сопло
Уплотнительное
кольцо
Сопло
Уплотнительное
кольцо
Замена сопла
горелок стола
Замена сопла
горелки гриля
Замена сопла
горелки пода
Держатель сопла
Держатель сопла
Рассекатель
горелки
