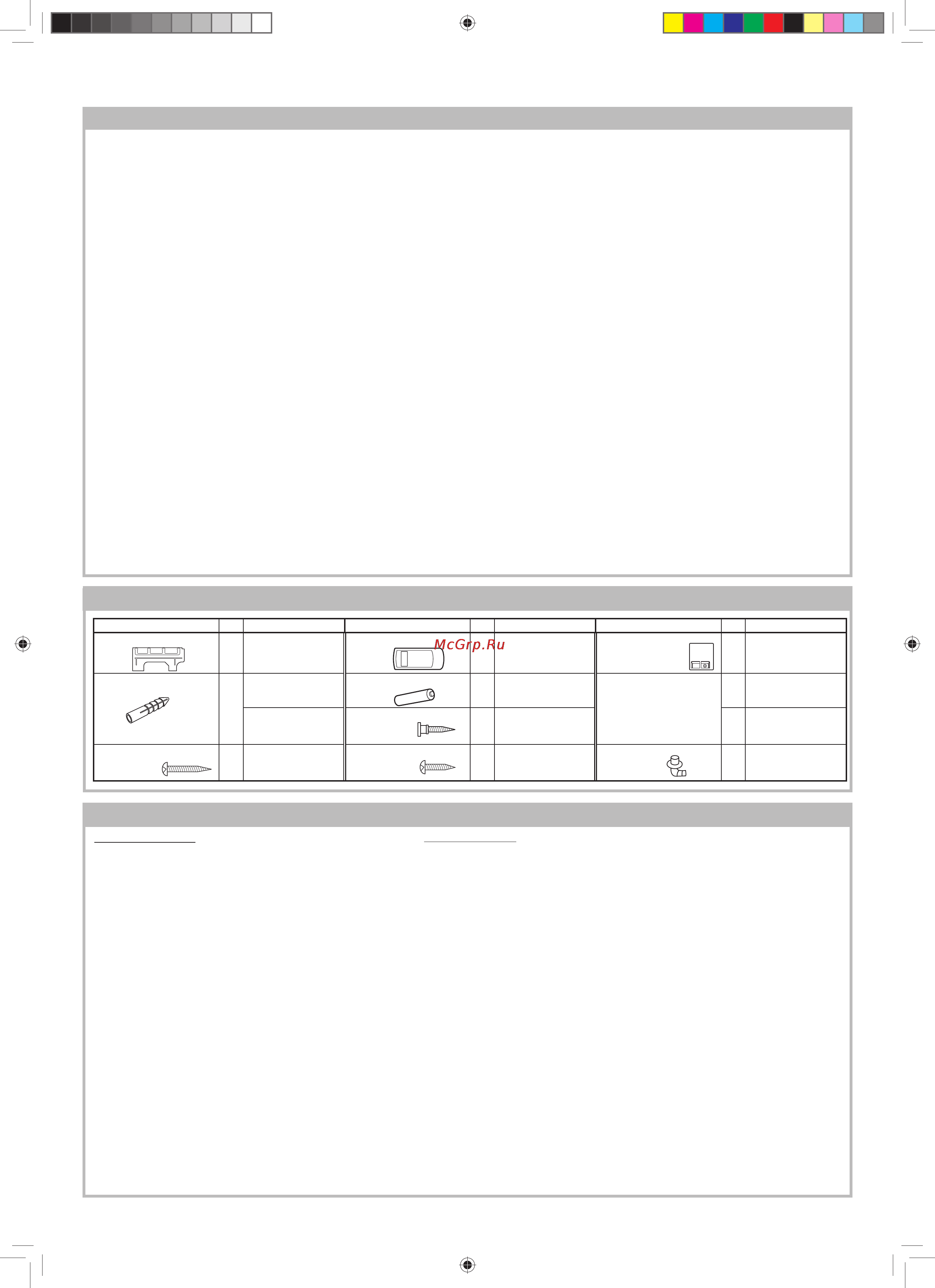

Bork Y701 [23/29] Меры предосторожности
![Bork Y701 [23/29] Меры предосторожности](/views2/1068488/page23/bg17.png)
ДЕТАЛЬ
К-ВО
ПРИМЕНЕНИЕ ДЕТАЛЬ
К-ВО
ПРИМЕНЕНИЕ ДЕТАЛЬ
К-ВО
ПРИМЕНЕНИЕ
1
Монтажная пластина
1
Для крепления
внутреннего блока
на стену
4 Пульт ДУ
1
Для
дистанционного
управления
8 Защитная
панель
для кабеля
1
Для защиты
кабеля.
2 Дюбель
8
Для крепления
монтажной
пластины (7 шт.)
5 Элемент питания
2
Для пульта ДУ.
Тип ААА
9 Инструкции
1
Руководство
по установке
Для крепления
пульта ДУ (1 шт.)
6 Шуруп с плоской
шляпкой
(M4x20)
1
Для крепления
пульта ДУ на стене
1
Руководство
по эксплуатации
3 Крепежный винт
(M4,5x30)
7
Для крепления
монтажной
пластины
7 Крепежный винт
(M4x20)
1
Для крепления
защитной панели
для кабеля
10
Патрубок для отвода
воды
1
Для соединения
сливного шланга с
наружным блоком.
ВЫБОР МЕСТА ДЛЯ МОНТАЖА
ПРИНАДЛЕЖНОСТИ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
•
Установку кондиционера должны производить
квалифицированные специалисты в соответствии
с инструкцией.
Неправильная установка приведет к поражению электрическим
током, утечке воды, возгоранию.
• Убедитесь, что для установки используются прилагаемые
комплектующие и указанные детали.
Использование других деталей приведет к поражению
электрическим током, утечке воды, возгоранию, падению
прибора.
• Прибор должен быть установлен в соответствии с
параметрами местной электрической сети.
Неправильное подключение может привести к перегреву или
возгоранию.
• После полной установки, убедитесь, что нет утечки
газообразного хладагента.
Если газообразный хладагент вступит в контакт с огнем, то может
выделиться токсичный газ.
• Проветрите помещение, если во время установки
произошла утечка газообразного хладагента.
Если газообразный хладагент вступит в контакт с огнем, то может
выделиться токсичный газ.
• Используйте указанный электрический кабель.
Убедитесь, что кабель закреплен правильно и, что кабель не
сильно натянут. В противном случае может быть перегрев или
возгорание.
• Форма кабеля должна быть такой, чтобы крышка блока
кондиционера, держатель шнура и держатель кабеля были
плотно прикреплены.
В противном случае может быть перегрев, возгорание или
поражение электрическим током.
Внутренний блок
1. Держите воздуховыпускное отверстие свободным
от любого препятствия, чтобы поток воздуха
распространялся по всей комнате.
2. Сделайте отверстие дренажного шланга для легкого
слива конденсата.
3. Обеспечьте достаточное пространство с обеих сторон
и над блоком.
4. Воздушные фильтры должны легко вставляться и
сниматься.
5. Телевизор, радио и другая подобная техника должна
находиться на расстоянии 1 и более метров от блока
и дистанционного управления.
6. Возле воздухоприемника не должно находиться
никаких препятствий, которые могли бы блокировать
входящий воздух.
7. Дистанционное управление может работать
ненадлежащим образом в помещении, оборудованном
электронным флуоресцентным освещением с
режимом одновременного или быстрого включения.
8. Выберите местоположение, которое не вызывает
при работе кондиционера громких шумов и сильных
вибраций.
Наружный блок
1. Основание, на которое установлен наружный блок, должно выдерживать
вес блока.
2. Вокруг наружного блока должно быть обеспечено хорошее пространство,
а также он должен хорошо проветриваться.
3. Наружный блок не должен подвергаться сильному ветру и каплям дождя.
4. Место установки наружного блока должно обеспечивать возможность
отвода конденсата. Положите сливной шланг, если потребуется.
5. Телевизор, радио и другую бытовую технику на расстоянии 1 и более
метров от наружного блока.
6. Не устанавливайте наружный блок в местах с высокой концентрацией
машинного масла в атмосфере, в местах с большим содержанием соли
в воздухе (со стороны берега моря, например), в местах выделения
сернистых газов и т. д. Такое расположение может вызвать поломку.
7. Шум, издаваемый кондиционером, и выходящий из него воздух не
должны беспокоить окружающих.
8. Посторонние предметы не должны препятствовать проходу воздуха. Это
может повлиять на работу кондиционера и создать громкий шум.
•
Затяните гайку с помощью гаечного ключа в соответствии
с указанным методом.
Если гайка затянута слишком сильно, то она может повредиться
после долгого использования и стать причиной утечки
газообразного хладагента.
• При установке прибора, старайтесь не допустить попадание
воздушного вещества, кроме указанного хладагента (R410)
в систему охлаждения.
В противном случае это приведёт к взрыву и травмам из-за
слишком высокого давления в системе охлаждения.
• Перед запуском компрессора убедитесь, что трубопровод
хладагента подключен.
В противном случае это приведёт к взрыву и травмам из-за
слишком высокого давления в системе охлаждения.
• Заземлите устройство.
Неполное заземление может привести к поражению
электрическим током.
• Установите выключатель против утечки на землю.
Используйте приводимый в действие током, высоко
чувствительный, высоко скоростной тип блокатора с током
номинальной чувствительности ниже 30 mА и временем
срабатывания менее 0,1 секунды.
• Установите сливной шланг для обеспечения слива.
Недостаточная степень слива может привести к увеличению
влажности в помещении, к пропитыванию мебели влагой и т. д.
• Для данного комнатного кондиционера используется
хладагент R410A
Используемые трубы, конусные гайки и инструменты должны быть
исключительно для R410A.
Внимательно читайте инструкцию и следуйте ей для правильной установки кондиционера.
