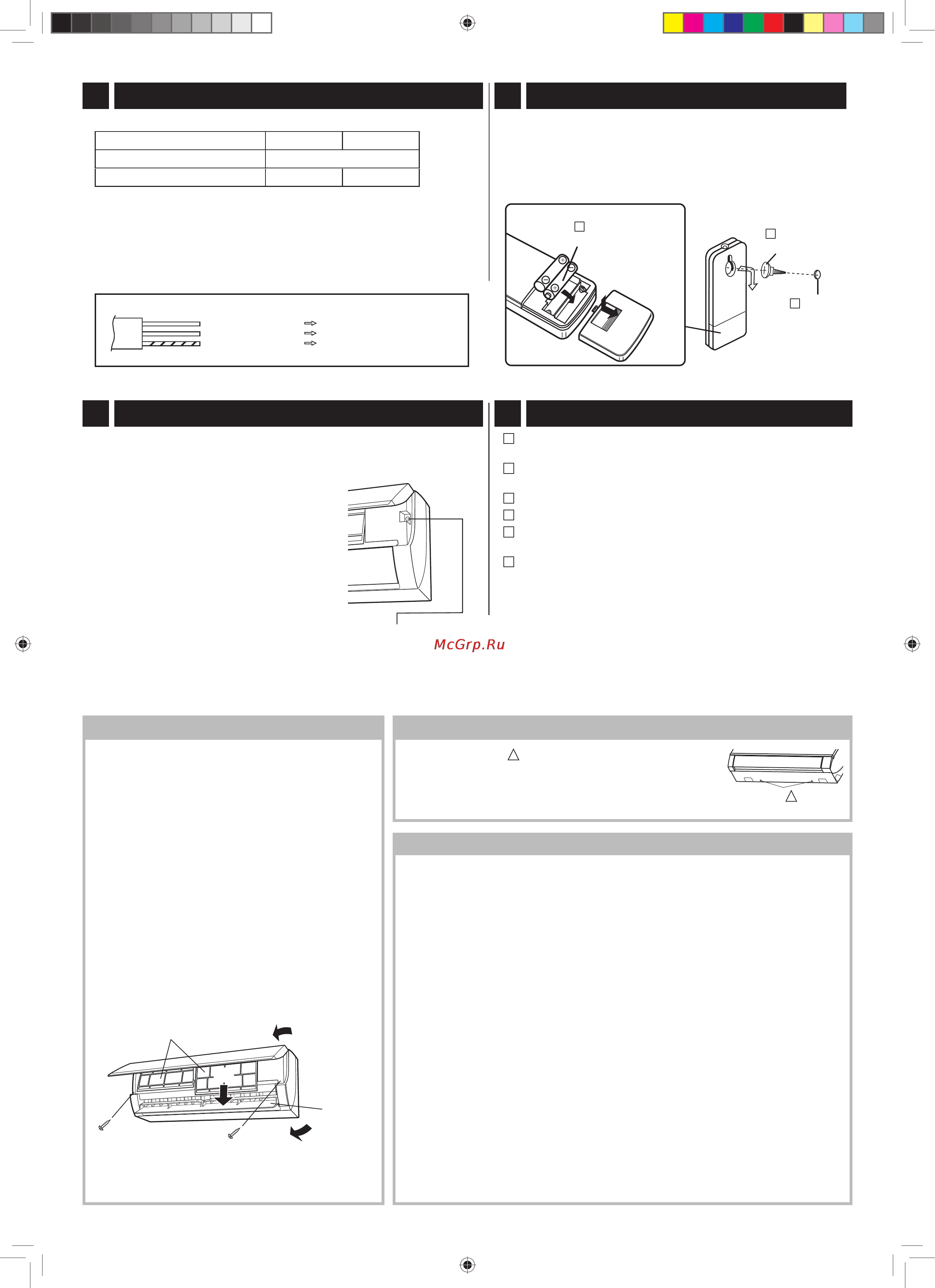

Bork Y701 [28/29] Проверка работоспособности
![Bork Y701 [28/29] Проверка работоспособности](/views2/1068488/page28/bg1c.png)
(3)
(2)
(4)
(1)
ɤɧɨɩɤɚ
ɜɤɥɸɱɟɧɢɹ
ɜɧɭɬɪɟɧɧɟɝɨ
ɛɥɨɤɚ
СНЯТИЕ БЛОКА С МОНТАЖНОЙ ПЛАСТИНЫ
Нажмите на знак в нижней части внутреннего
блока и извлеките нижнюю часть. Когда крючки
освобождаются от монтажной пластины,
придерживайте нижнюю часть блока и потяните
блок вверх.
Силовой кабель
Синий
Коричневый
Зеленый/ желто-
полосатый
Источник питания
Нейтральный
Находится под напряжением
Заземленный
Подготовьте отдельную цепь питания.
Y700 Y701
Напряжение 220–240 В, однофазный
Ток 10 A 15 A
9 КАБЕЛЬ ЭЛЕКТРОПИТАНИЯ
11 ПРОВЕРКА РАБОТОСПОСОБНОСТИ
(1) Начните работу с пульта ДУ.
(2) Начните проверку
работоспособности кондиционера
в режиме охлаждения, нажмите
и удерживайте кнопку включения
внутреннего блока в течение
5 секунд до тех пор, пока не
услышите звуковой сигнал, и не
замигает индикатор работы.
(3) Для того, чтобы перевести
систему в режим отопления,
выберите режим отопления на
пульте ДУ, когда кондиционер
находится в режиме охлаждения
.
(4) Убедитесь, что система работает
исправно. Для прекращения
работы кондиционера, снова
нажмите кнопку включения
внутреннего блока.
12 ПРЕДПУСКОВЫЕ ПРОВЕРКИ
Используется ли указанное напряжение источника
питания?
Прочно ли крепится соединительный кабель
к контактной колодке?
Правильно ли подключен провод заземления?
Сливается ли вода должным образом?
Надежно ли прикреплен внутренний блок к
монтажной пластине?
Есть ли утечки газа в соединения труб?
Объяснение клиенту
•Объясните клиенту как использовать и обслуживать
кондиционер, ссылаясь на инструкцию по
эксплуатации.
•Попросите клиента внимательно прочитать
инструкцию по эксплуатации.
•После установки кондиционера, отдайте клиенту
в руки инструкцию по установке.
УДАЛЕНИЕ ВОЗДУХА
Удаление воздуха будет производиться только в том случае,
если кондиционер снимался для повторной установки,
прекращения работы, ремонта и т. д. Удаление воздуха – это
закачивание хладагента в наружный блок.
(1) Прекратите работу кондиционера
(2) Снимите колпачки золотникового клапана и 2 и 3-ходового
клапанов.
(3) Запустите кондиционер в режиме проверки работоспособности
кондиционера – в режиме охлаждение (см. 11 Проверка
работоспособности кондиционера). Если удаление воздуха
происходит в обычном режиме охлаждения, защитная система
может включиться и остановить работу кондиционера.
(4) Через 5-10 минут, плотно закройте 2-ходовой клапан, поворачивая
шестигранный ключ по часовой стрелке..
(5) Через 2-3 минуты, плотно закройте 3-ходовой клапан.
(6) Прекратите операцию по проверке работоспособности
кондиционера.
(7) Затяните колпачки золотниковых клапанов.
(8) Отсоедините обе трубы хладагента.
Внимание:
Убедитесь, что компрессор выключен, прежде чем снимать
трубопровод хладагента. В противном случае это может вызвать
взрыв и травмы.
• Подходит выключатель, имеющий зазор между
разомкнутыми контактами 3 мм на всех контактах для
электрической линии.
* Используйте медный кабель с поперечным сечением
2,5 мм
2
.
знак
10
КРЕПЛЕНИЕ
ПУЛЬТА ДУ НА СТЕНУ
СНЯТИЕ ПЕРЕДНЕЙ КРЫШКИ
Для обслуживания, например, снимите
переднюю панель следующим образом.
Удостоверьтесь, что шнур питания
отсоединен от розетки или выключатель
отключен.
(1) Извлеките фильтр.
(2) Отвинтите 2 винта на передней панели.
(3) Откройте вертикальные жалюзи вручную.
(4) Снимите переднюю панель. Слегка
приоткройте нижнюю часть передней
панели и извлеките 5 крючков вдоль
верхней поверхности для разборки.
(5) Для того чтобы установить панель на
место, сначала запрессуйте ее в нижней
части, затем нажмите сверху.
Винт
Вертикальные
жалюзи
Воздушный фильтр
(1) Прикрепите шуруп с плоской шляпкой к стене,
при помощи дюбеля.
(2) Повесьте пульт ДУ на шляпку гвоздя.
6 Шуруп с плоской
шляпкой
2 Дюбель
5
Элемент питания
bork-y700-y701-installation.indd 7bork-y700-y701-installation.indd 7 09.02.12 12:0109.02.12 12:01
