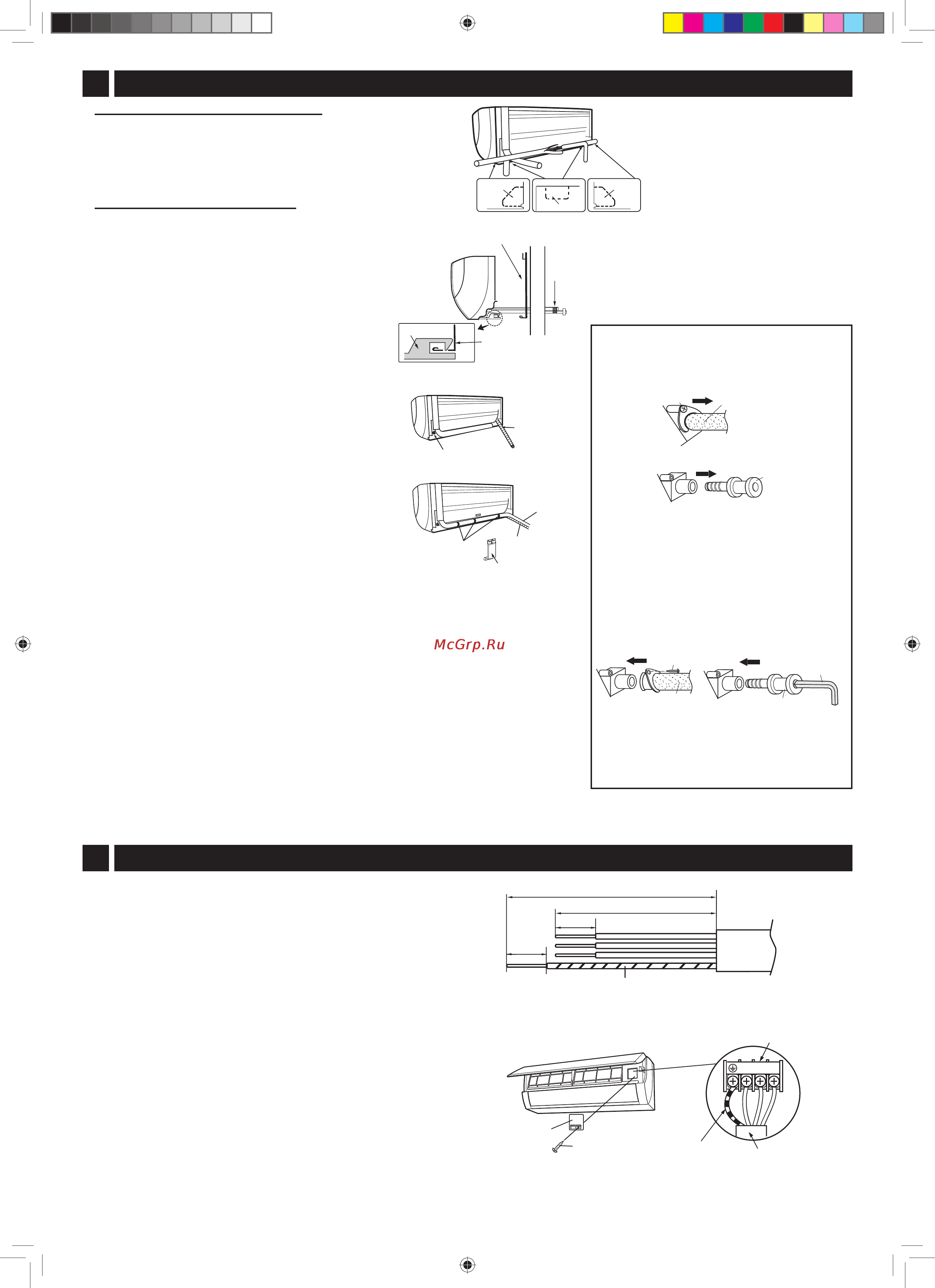

Монтаж внутреннего блока
Для правой стороны трубопровода
(1) Пропустите дренажный шланг и трубы
сквозь отверстие трубопровода.
(2) Подвесьте блок на монтажную пластину.
(3) Подключите соединительный кабель
к внутреннему блоку.
(4) Прижмите внутренний блок и посадите его
на нижние крючки монтажной пластины.
(5) Потяните на себя нижнюю часть блока,
для проверки надежности закрепления
внутреннего блока.
Для левой стороны трубопровода
(1) Смените положение дренажного шланга
и колпачка дренажного отверстия.
См. «Смена положения дренажного
шланга».
(2) Соедините трубы и соединительный
кабель.
(3) Скрепите трубы с соединительным
кабелем при помощи изоленты.
(4) Расположите их вдоль задней панели
блока и присоедините к отверстию
трубопровода.
(5) Пропустите трубы, соединительный кабель
и дренажный шланг через отверстие
трубопровода.
(6) Подвесьте блок на монтажную пластину.
(7) Прижмите внутренний блок и посадите его
на нижние крючки монтажной пластины.
(8) Потяните на себя нижнюю часть блока,
для проверки надежности закрепления
внутреннего блока.
Внимание:
• Сгибайте трубы осторожно, чтобы не
повредить их.
• Располагайте дренажный шланг под
трубами.
(1) Снимите винт и вытащите
дренажный шланг.
(2) Вытащите дренажный колпачок.
(3) Подсоедините дренажный шланг
с правой стороны и вставьте
дренажный колпачок с левой
стороны.
• Вставьте дренажный шланг до упора
и закрепите его винтом, снятым в
пункте (1).
• Вставьте шестигранный ключ в
дренажный колпачок и сильно на него
надавите.
Внимание:
После замены, убедитесь, что и дренажный
шланг, и дренажный колпачок надежно
вставлены.
N
12
(1) Проденьте конец соединительного кабеля через заднюю
панель.
• Используйте медный кабель.
(Поперечное сечение 1,5 мм
2
)
• Используйте кабель, который не легче, чем гибкий
кабель 60245 IEC 57.
(2) Откройте переднюю панель.
(3) Подсоедините кабель.
• Будьте очень осторожны, чтобы не повредить
клеммные соединения. Неправильное подсоединение
кабеля может испортить внутреннюю схему
управления.
• Маркировка на клеммной колодке внутреннего блока
должна совпадать с маркировкой на наружном блоке.
(4) Прикрепите кабель с помощью панели для кабеля и
крепежного винта.
(5) Закройте переднюю панель.
Дренажный
шланг
Монтажная пластина
Обмотка
изолентой
7 Крепежный
винт
8 Панель для
кабеля
Соединительный
кабель
Заземляющий
провод
Клеммная колодка
Колпачок дренажного
отверстия
Дренажный шланг
Шестигранный
ключ
(диагональ 4 мм)
Дренажный
колпачок
Дренажный
шланг
Винт
Дренажный
колпачок
8 mm
8 mm
40 mm
50 mm
2 УСТАНОВКА ВНУТРЕННЕГО БЛОКА
Расположение трубопроводов
Вырежьте конкретную зону по направлениям 1,
2, 4 и 5, не оставляя острых краев.
(Не выбрасывайте оставшуюся пластину для
дальнейшего возможного использования).
3 ПОДСОЕДИНЕНИЕ КАБЕЛЯ К ВНУТРЕННЕМУ БЛОКУ
Пластина
Отрежьте пластину вдоль отметки
Пластина
Пластина
Крючок
Монтажная
пластина
Заземляющий провод
Винт
Отверстие
трубопровода
Смена положения дренажного
шланга
1
2
3
4
5
Дренажный
шланг
Трубы
Изолента
bork-y700-y701-installation.indd 4bork-y700-y701-installation.indd 4 09.02.12 12:0109.02.12 12:01
