Bork Y701 [26/29] Подсоединение дренажного шланга к внутреннему блоку

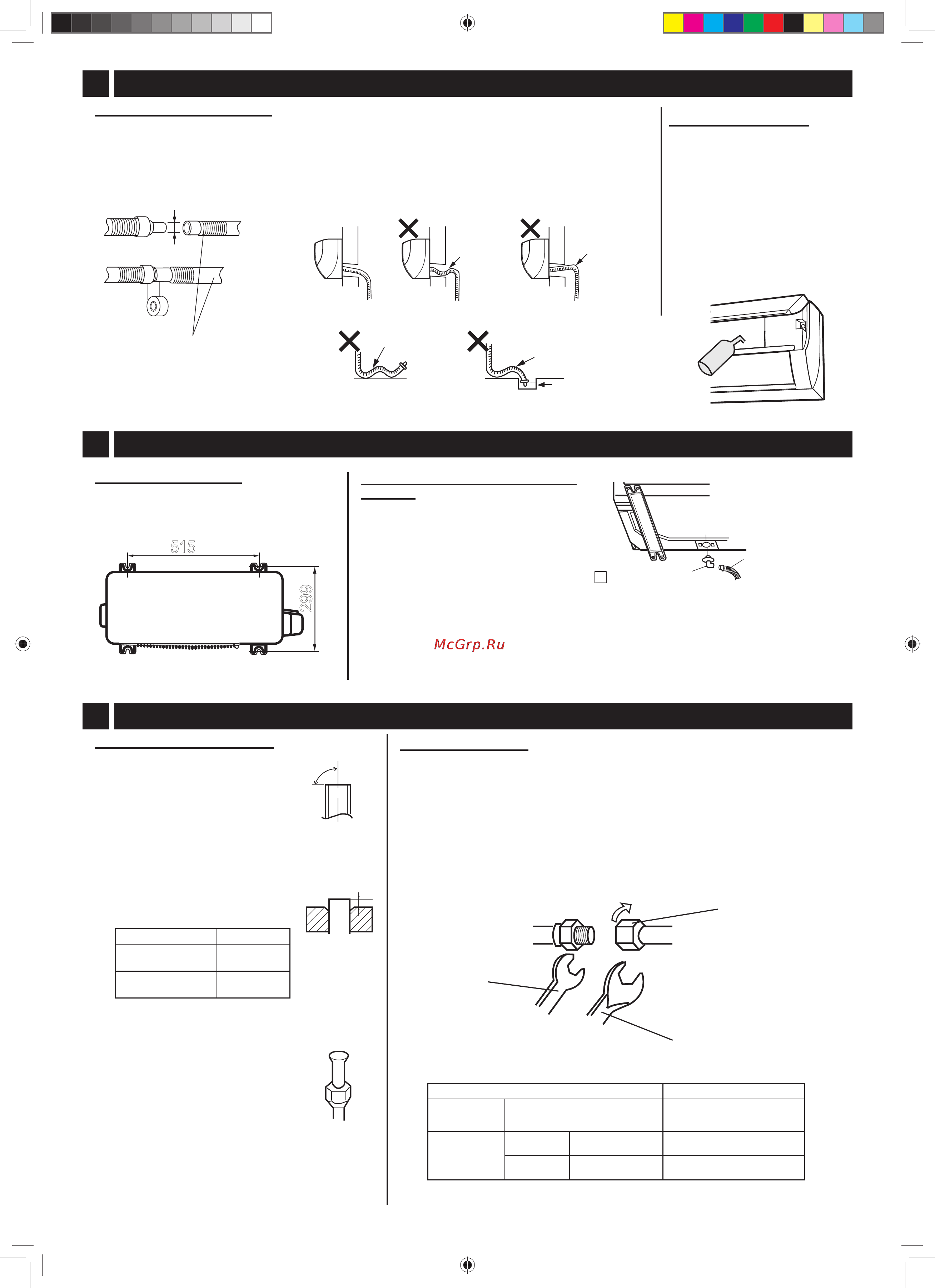

![Bork Y701 [26/29] Подсоединение дренажного шланга к внутреннему блоку](/views2/1068488/page26/bg1a.png)
Не пускать волной
Не оставлять
в воде
Сгибание не
допускается
Не поднимать
Подсоединение шланга
(1) Подсоедините дренажный
шланг.
(2) Обмотайте изолентой
соединительную часть.
∅
16 мм
4
ПОДСОЕДИНЕНИЕ ДРЕНАЖНОГО ШЛАНГА К ВНУТРЕННЕМУ БЛОКУ
Сгибание
не допускается
Внимание:
• Не забудьте положить дренажный шланг вниз для
обеспечения бесперебойного стока.
•
Будьте осторожны, чтобы не допустить поднятие
дренажного шланга, изменение его формы или оставление
его конца в воде, как показано ниже
.
• При работе в помещении вокруг расширения дренажного
шланга должна быть намотана теплоизоляция.
Проверка дренажа
(1) Откройте переднюю
панель.
(2) Достаньте воздушный
фильтр.
(3) Налейте немного воды
в дренажный поддон.
(4) Проверьте
бесперебойный слив
воды.
Дренажный шланг
(приобретается
отдельно)
515
299
Монтажный размер
Закрепите надежно наружный блок
болтами, в соответствии с рисунком.
5 УСТАНОВКА НАРУЖНОГО БЛОКА
Подсоединение дренажного
шланга
В режиме нагрева, блок сливает
воду из дренажных отверстий.
Подсоедините дренажный шланг,
если слив необходим.
Дренажный шланг
(приобретается
отдельно)
Дренажное отверстие
10 Патрубок
для отвода воды
Развальцовка конца трубы
(1) Отрежьте с помощью
трубореза.
Отрежьте под прямым углом.
(2) Удалите заусеницы
Не оставляйте стружку на
трубе.
(3) Наденьте на трубку конусную
гайку
(4) Развальцуйте:
размеры развальцовки (A)
Инструмент A
Инструмент
R410A
0–0,5 мм
Обычный
инструмент
1,0–1,5 мм
(5) Проверка:
Конусная гайка должна быть
накручена ровно.
6 СОЕДИНЕНИЕ ТРУБ ХЛАДАГЕНТА
Конусная
гайка
Соединение труб
Сначала подсоедините трубы к внутреннему блоку, а затем к
наружному блоку.
(1) Затяните конусную гайку вручную
на 3–4 оборота.
(2) Используйте гаечный ключ для того, чтобы затянуть трубы.
• Не затягивайте трубы очень сильно. Это может привести к
деформации или поломке.
90°
A
Гаечный
ключ
Гаечный ключ с ограничением
по крутящему моменту
Момент затягивания конусной гайки
Размер трубы Усилие затягивания
Сторона с
жидкостью
1/4" (
∅
6,35 мм) 16±2 N·m (1.6±0.2 kgf·m)
Сторона с
газом
Y700
3/8" (
∅
9.52 мм) 38±4 N·m (3.8±0.4 kgf·m)
Y701
1/2" (
∅
12,7 мм)
55 ± 5 N·m (5.5 ± 0.5 kgf·m)
bork-y700-y701-installation.indd 5bork-y700-y701-installation.indd 5 09.02.12 12:0109.02.12 12:01
