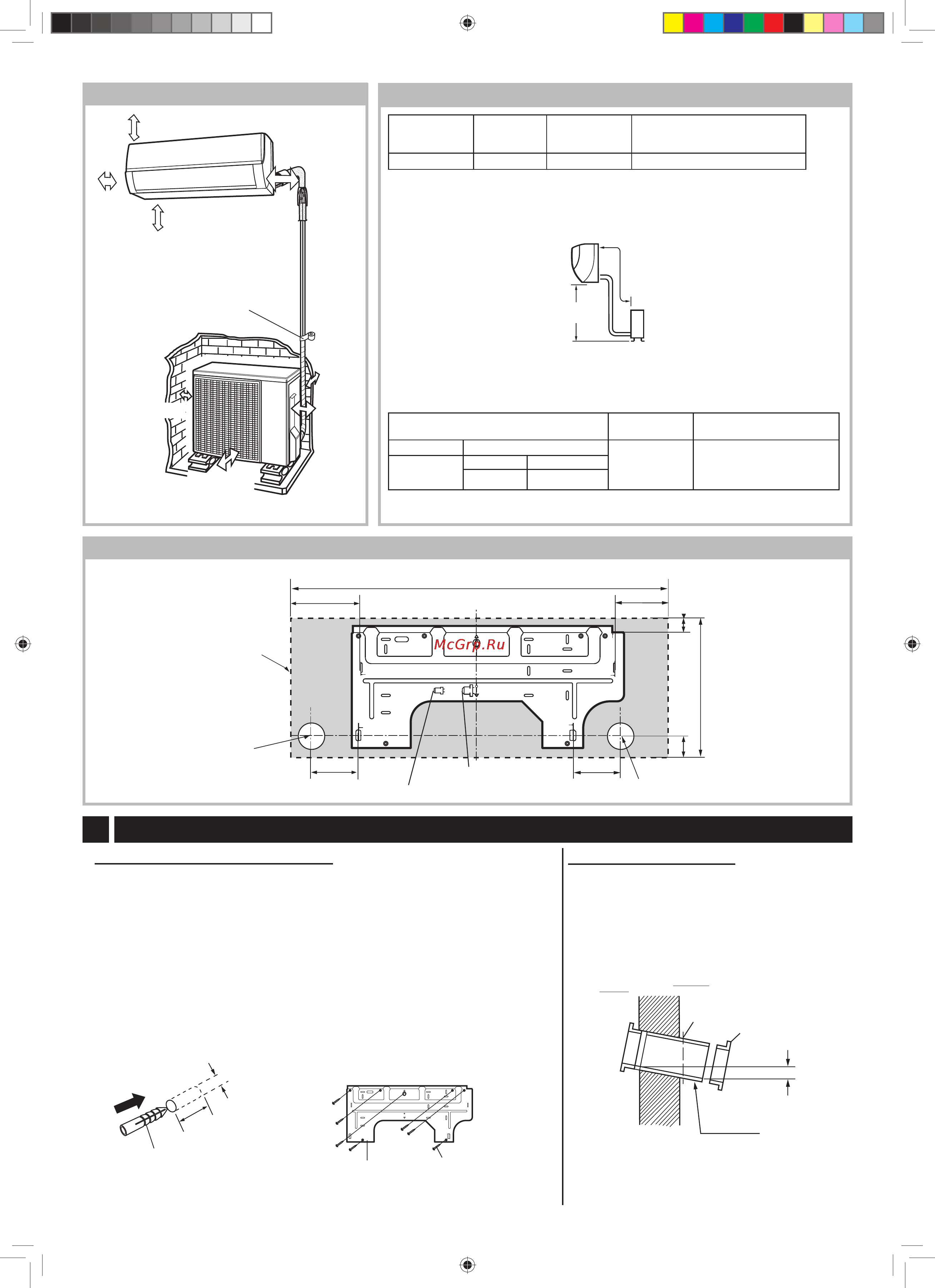

Bork Y701 [24/29] Установка монтажной пластины и монтаж трубопроводa
![Bork Y701 [24/29] Установка монтажной пластины и монтаж трубопроводa](/views2/1068488/page24/bg18.png)
A
B
860
108
A
125
J
175
115
I
F
E
D
J
E
A
F
I
D
292
45
30
ТРУБОПРОВОД
Maкс. длина
трубопровода:
А
Max.
перепад по
высоте: В
Mин. длина
трубопровода
Дополнительный хладагент
(длина трубопровода
превышает 7.5m)
15 m 7 m 1 m 20 g/m
• Стандартная длина трубопровода — 5 м.
• Если наружный блок находится на более высоком уровне, чем внутренний,
необходимо обеспечить свободный отвод конденсата от внутреннго блока.
Используйте трубопровод хладагента,
показанный в таблице ниже
Размер трубопровода Толщина
трубопровода
Теплоизоляция
С жидкостью
1/4" (
∅
6.35 мм)
0,8 мм
Толщина: 6 мм или
меньше
Материал:
пенополиэтилен
Газовый
Y700 3/8" (
∅
9,52 мм)
Y701
1/2" (
∅
12,7 мм)
• Теплоизоляция должна закрывать как газовый трубопровод, так и трубопровод
с жидкостью.
СХЕМА МОНТАЖА
Обеспечьте как можно больше установочного про-
странства для лучшего кондиционирования воздуха.
не меньше 50 см
не мень-
ше 50 см
не меньше 50 см
не мень-
ше 50 см
не меньше 200 см
не меньше 100 см
не мень-
ше 200 см
не меньше 70 см
МОНТАЖНЫЙ РАЗМЕР ВНУТРЕННЕГО БЛОКА
Единицы измерения: мм
Конец для трубопровода
Очертания внутреннего
блока
(Размер
внутреннего
блока)
(Размер внутреннего блока)
Изолента
(Приобретается отдельно)
Конец газового трубопровода
Отверстие
в стене
Отверстие
в стене
Стена
Монтаж трубопровода
(1) Просверлите отверстия для трубопровода
диаметром 70 мм с наклоном 5 мм
снаружи.
(2) Установите сливной патрубок и заглушки.
1 УСТАНОВКА МОНТАЖНОЙ ПЛАСТИНЫ И МОНТАЖ ТРУБОПРОВОДA
Установка монтажной пластины
(1) Используя схему “МОНТАЖНЫЙ РАЗМЕР ВНУТРЕННЕГО
БЛОКА”, сделайте отверстия для крепления и отверстие для
трубопровода.
• Рекомендуемые установочные отверстия промаркированы
точками по кругу вокруг основного отверстия (7 точек).
• Убедитесь, что монтажная пластина расположена горизонтально.
(2) Просверлите отверстия глубиной 32 мм и диаметром 6,5 мм.
Установите дюбели в отверстия
(3) Закрепите монтажную пластину на стене при помощи крепежных
винтов и проверьте на прочность.
1 МОНТАЖНАЯ
ПЛАСТИНА
3 КРЕПЕЖНЫЙ ВИНТ
Внутри
Снаружи
Отрежьте пилой
Заглушка
5 мм
Сливной
патрубок
(Направлен
вниз
)
32
мм
6.5
мм
2 ДЮБЕЛЬ
