8 mm
8 mm
40 mm
50 mm
N
12
(1) Проденьте конец соединительного кабеля через заднюю
панель.
(2)
Снимите крышку с блока управления и крышку зажимов.
(3)
Снимите держатель проводов и подсоедините кабель.
Убедитесь, что клеммное соединение правильное
.
(4) Закрепите оболочку кабеля при помощи держателя
провода и винта.
(5) Тщательно проверьте, что кабель надежно закреплен.
(6) Установите крышку зажимов и крышку с блока управления
в обратном порядке.
Внимание:
• Не забудьте основательно прикрепить кабель в контактной
колодке и затянуть винтом. Плохой контакт может стать
причиной перегрева или возгорания, или неисправности.
Заземляющий
провод
Крышка на блоке управления
Соединительный
кабель
Контактная
колодка
Держатель
провода
Винт
Винт
Крышка зажимов
8 ПОДСОЕДИНЕНИЕ КАБЕЛЯ К НАРУЖНОМУ БЛОКУ
Заземляющий
провод

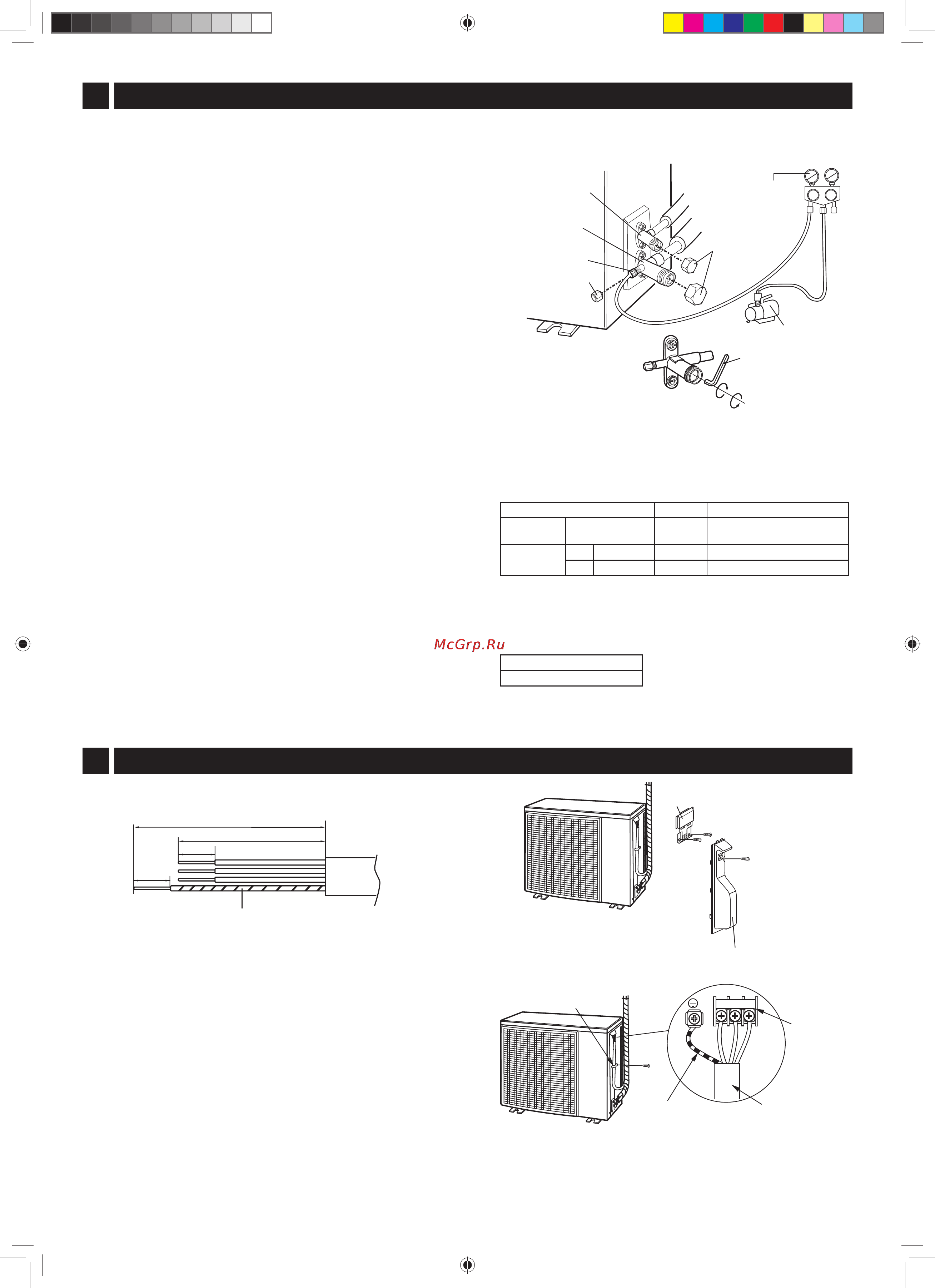

7 УДАЛЕНИЕ ВОЗДУХА
Lo Hi
Используйте вакуумный насос, манометрический коллектор
и трубопроводы исключительно для R410A.
(1) Снимите колпачки с золотникового клапана и со 2-ого и с
3-ого ходовых клапанов.
(2) Снимите колпачок с сервисного отверстия 3-его
ходового клапана.
(3) Подключите шланг манометрического коллектора к
сервисному отверстию и вакуумному насосу.
Убедитесь, что у конца шланга, который будет подключен
к сервисному отверстию, есть толкач сердцевины
клапана.
(4) Откройте вентиль манометрического коллектора на
линии низкого давления и включите вакуумный насос на
10–15 минут.
Показания манометра должны составлять - 100кПа (–76
см рт. ст.).
(5) Закройте вентиль манометрического коллектора.
(6) Выключите вакуумный насос. Оставьте его на 1-2 минуты
и убедитесь, что стрелка манометра не вернулась на свое
первоначальное место.
(7) Откройте 2-ходовой клапан на 90 градусов против
часовой стрелки при помощи шестигранного ключа.
Закройте его через 5 секунд и проверьте, нет ли утечки
газа.*
(8) Отсоедините манометрический коллектор от сервисного
отверстия.
(9) Полностью откройте 2-ходовой клапан при помощи
шестигранного ключа.
(10)
Полностью откройте 3-ходовой клапан при помощи
шестигранного ключа.
(11)
Полностью затяните колпачок на сервисном отверстии
и на обоих золотниковых клапанах при помощи гаечного
ключа с ограничением по крутящемуся моменту,
соблюдая указанный момент затяжки.
* Для проверки утечки газа в местах соединения труб,
воспользуйтесь течеискателем либо мыльной водой.
В качестве течеискателя, используйте
высокочувствительный газоанализатор,
разработанный специально для R410A.
Манометрический коллектор
Манометр
Вакуумный насос
Колпачок
сервисного
отверстия
3-ходовой клапан
Колпачок для
золотникового
клапана
Момент затягивания колпачка для золотникового
клапана
Размер трубы Ширина Усилие затягивания
Сторона с
жидкостью
1/4" 22 мм
24±3 N · m (2.4±0.3 kgf · m)
Сторона с
газом
3/8"
Y700
22 мм
24±3 N · m (2.4±0.3 kgf · m)
1/2"
Y701
24 мм
31±3 N · m (3.1±0.3 kgf · m)
Момент затягивания колпачка для сервисного
отверстия
Усилие затягивания
11±1 N
·
m (1.1±0.1 kgf
·
m)
2-ходовой клапан
Шестигранный ключ
(диагональ 4 мм)
Открыть
Сервисное
отверстие
Закрыть
