2-5
Deutsch
Wasser-
Leck
Wasserrückhaltung
In Wasser
Eintau-
Chendes
Rohrende
Ableitung
Korrekt Falsch
Wasser-
Leck
Wasser-
Leck
Falsch Falsch

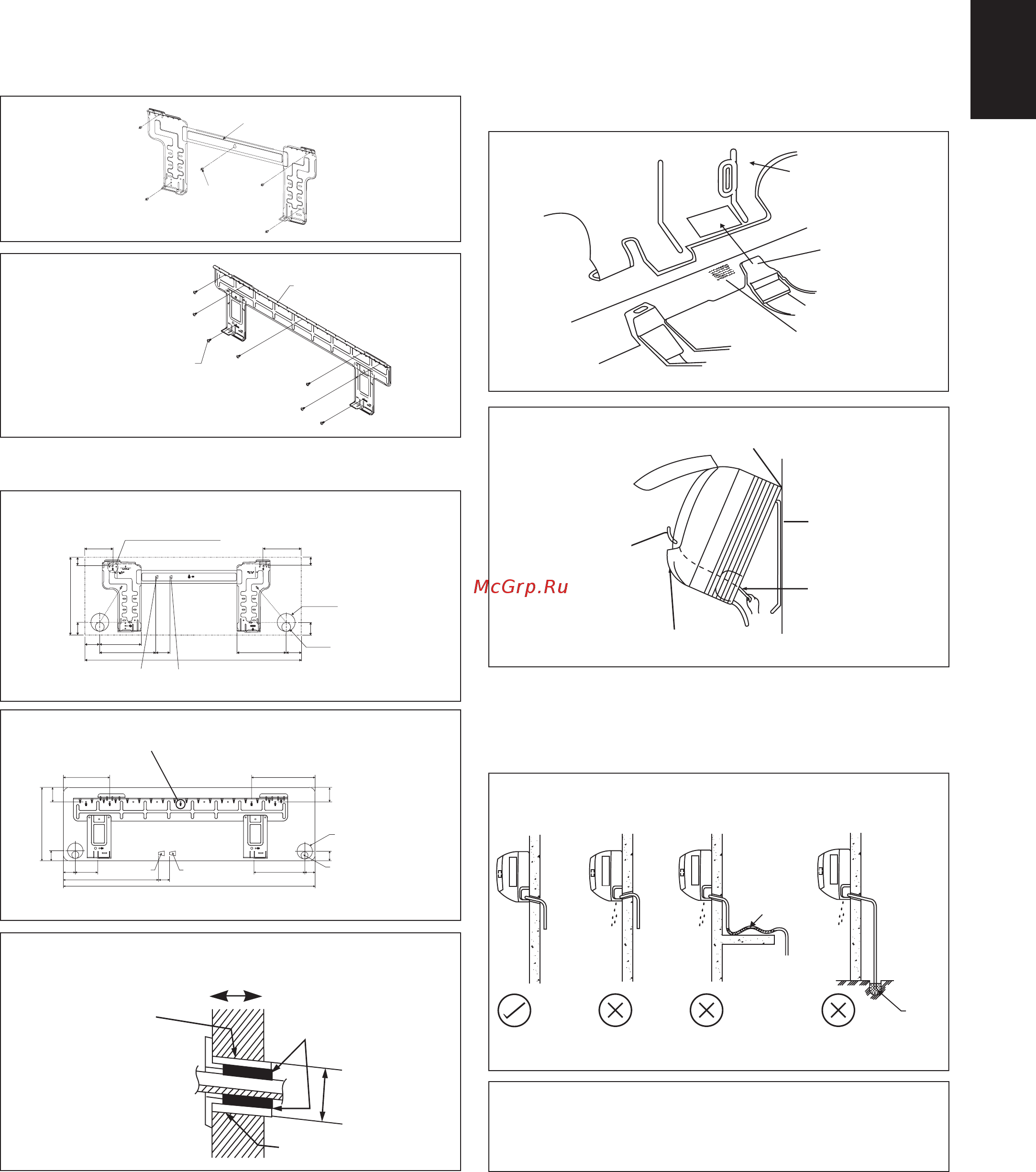

Montage der Installations-halterungsplatte
Sicherstellen, daß die Trägerwand ausreichend fest ist, um das Gewicht
aufnehmen zu können. Falls nicht, müssen geeignete Vertärkungsplatten,
Träger oder Stützen verwendet werden.
Verwenden Sie eine Wasserwaage für eine waagerechte Halterung und
befestigen Sie es mit 5 geeigneten Schrauben für FWT02/03/04 und mit
7 geeigneten Schrauben für FWT05/06.
Bei Rohrleitungs-herausführung auf der Rückseite: Eine Bohrung
65mm mit einem Konusbohrer setzen. Hierbei die Bohrung auf der
wandungsaußenseite etwas tiefer positionieren (seihe abbildung).
Wasser-Entleerungsleitung
Zur problemlosen Kondensatabführung muß die innenliegende
Wasserentleerungsleitung Gefälle aufweisen. Vermeiden Sie Umstände,
die zum Austreten von Wasser führen können.
Wasserablauf
Gerätemontage Auf Der Installationsplatte
Innenmontage-Gerät in den oberen Bereich der Installationsplatte
einhängen (Die beiden hinteren oberen Laschen der Innenmontage-
Einheit in die obere Kante der Installationsplatte einhängen). Bewegen
Sie die Montageplatte leicht nach links und rechts, um zu prüfen, ob die
Haken ordnungsgemäß eingegriffen haben.
Anbringen des Innenaggregats
Haken Sie die Klemmen des Bodenrahmens auf der montageplatte ein.
Entfernen des Innenaggregats
Drücken Sie den markierten Bereich (am unteren Teil des Frontgrills)
nach oben, um die Klemmen zu lösen.
Befestigungsblech
Befestigungsschraube Montageplatte
FWT05/06
Wenn die Enden der
Verbindungsdrähte
im voraus abisoliert
werden, so binden Sie
die Drahtenden mit
Isolierband zusammen.
Die Inneneinheit hier einhaken.
Befestigungsblech
Verbindungsdrähte
Drahtführung
! VORSICHT
• Innen- und Außengerät nicht in Höhen über 2000m
installieren.
Bohrung Durch Konusbohrer
Innen
Ø 65
Wanddurchbruchrohr
(Versorgung)
Wandblende
(Versorgung)
Wanddurchbruchrohr
(Versorgung)
Außen
Abdichtung
Empfohlene Montageplatte, Halterungsstellen und
Abmessungen
Ende der gasseitigen Rohrleitung
Ende der flüssigkeitsseitigen Rohrleitung
Wandöffnung
Ø
65mm
Position des Ablaufschlauchs
«
Empfohlene Haltepunkte der Montageplatte
(insgesamt 5 Punkte)
104
141
30
46
56
181
800
55 207
52
153
46
30
288
Wandöffnung Ø 65mm
190
173
61
310
61
Position des Ablaufschlauchs
Ende der gasseitigen Rohrleitung
Ende der flüssigkeitsseitigen Rohrleitung
48
45
580
1065
219
40
40
91
45
FWT05/06
«
Empfohlene Haltepunkte der Montageplatte
(insgesamt 7 Punkte)
Befestigungsblech
Clip
Unterer
Rahmen
Markierung
(Rückseite)
Vorderes
Gitter
Alle Dimensionen sind in mm
Befestigungsblech
Befestigungsschraube
Montageplatte
FWT02/03/04
FWT02/03/04
Alle Dimensionen sind in mm
2 IM-WMJW-0312(9)DKdenv_DE.indd 52 IM-WMJW-0312(9)DKdenv_DE.indd 5 1/31/20 4:22:27 PM1/31/20 4:22:27 PM
