Conexión de tubería de agua
La unidad de interior está equipada con conexión en rosca para salida y entrada de agua. Hay una rejilla de ventilación para el
purgador de aire que se encuentra en la salida de agua principal.
Se necesita una válvula de tres vías para el corte del ciclo o el acople del agua fría.
Se recomiendan tuberías de acero negro, de polietileno y PVC, y tubos de cobre en la instalación.
Todos los tipos de tubería y conexiones deben ser aislados con poliuretano (del tipo ARMAFLEX o similar) para evitar la
condensación.
No use tubos contaminados o dañados y para la instalación.

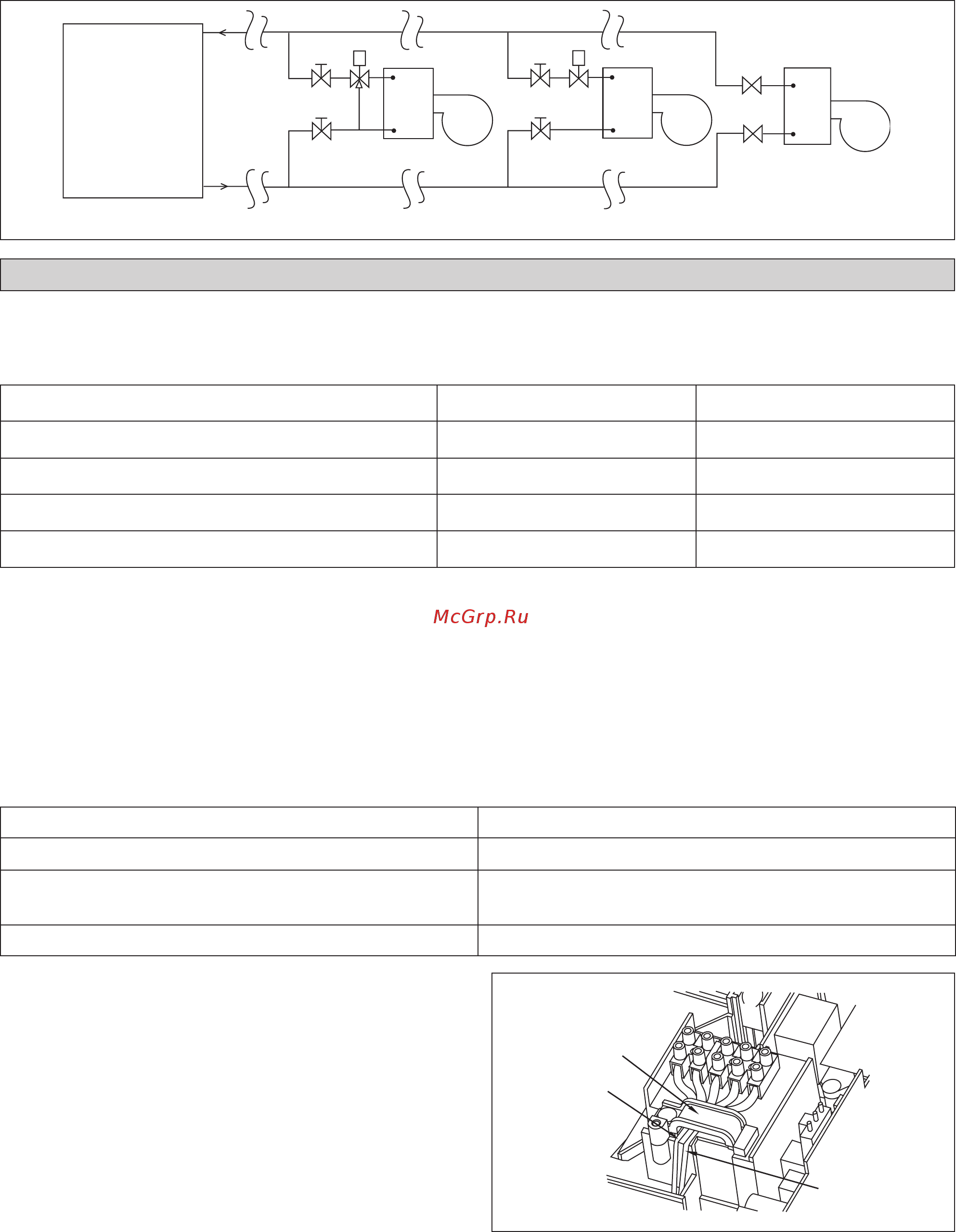

Algunos componentes de prueba principales son necesarios en el sistema para realzar la capacidad y la facilidad del servicio, como
la válvula de puerta, la válvula de balanceo, las de doble y triple dirección, el filtro, el tamiz etc.
Válvula de
Puerta
Válvula de Triple Dirección
Válvula de
Puerta
Válvula de Doble Dirección
Válvula de
Puerta
Enfriador
Válvula de
Puerta
Bueno Control Mal Control
Válvula de
Puerta
FCU
FCU
FCU
El Peor Control
Válvula de
Puerta
CONEXIÓN DEL CABLEADO ELÉCTRICO
Modelo FWT02/03/04/05/06
Margen de la tensión**
220V – 240V/~/50Hz + !
Tamaño del cable de alimentación* mm
2
Número de conductores
1,5
3
Fusible de retardo recomendado A 2
Todos los alambres deben estar conectados firmemente.
Ningún alambre debe tocar ninguna de las tuberías de
refrigerante, el compresor ni las piezas móviles del motor
del ventilador.
Los alambres que conectan a la unidad de interior se deben
afianzar con abrazadera en las abrazaderas de alambre
según lo demostrado en la figura.
El cable proveedor de energía deberá ser equivalente a
H07RN-F siendo el requisito mínimo, para ser utilizado
en el tubo protector.
•
•
•
•
El Cable Utilizado
Para Juntar
Cable De
Interconexión
El Cable Del
Enchufe
IMPORTANTE: * Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser verificados y seleccionados
a fin de que cumplan con los códigos y reglamentos locales y/o nacionales. También están sujetos al tipo de
instalación y al tamaño de los conductores.
** Compruebe el voltaje adecuado en la etiqueta de características del aparato.
Tiene que haber una desconexión en todos los polos en el suministro de corriente con una separación de contacto
de al menos 3 mm.
Esta es una propuesta de conexión de cables. Puede cambiarse de acuerdo con la unidad refrigeradora y debe cumplir con
las regulaciones y códigos locales y nacionales.
La conexión de cable al tablero controlador se muestra en el diagrama de cableado en la caja de bornes respectiva.
El tablero controlador estándar viene con un puente de VALVULA y un puente de CALOR. El sistema ha de estar configurado
como la selección de puente listada abajo:
Ejemplo: Si la unidad está funcionando “Modo bomba de calor y aplicación sin válvula”, permanece el puente de CALOR
mientras quita el puente de VALVULA.
Puente de CALOR Puente de VÁLVULA
Modo refrigeración y aplicación de válvula x
P
Modo refrigeración y aplicación sin válvula x x
Modo bomba de calor y aplicación de válvula
PP
Modo bomba de calor y aplicación sin válvula
P
x
5 IM-WMJW-0312(9)DKdenv_ES.indd 65 IM-WMJW-0312(9)DKdenv_ES.indd 6 1/31/20 4:13:50 PM1/31/20 4:13:50 PM
