8-9
Português

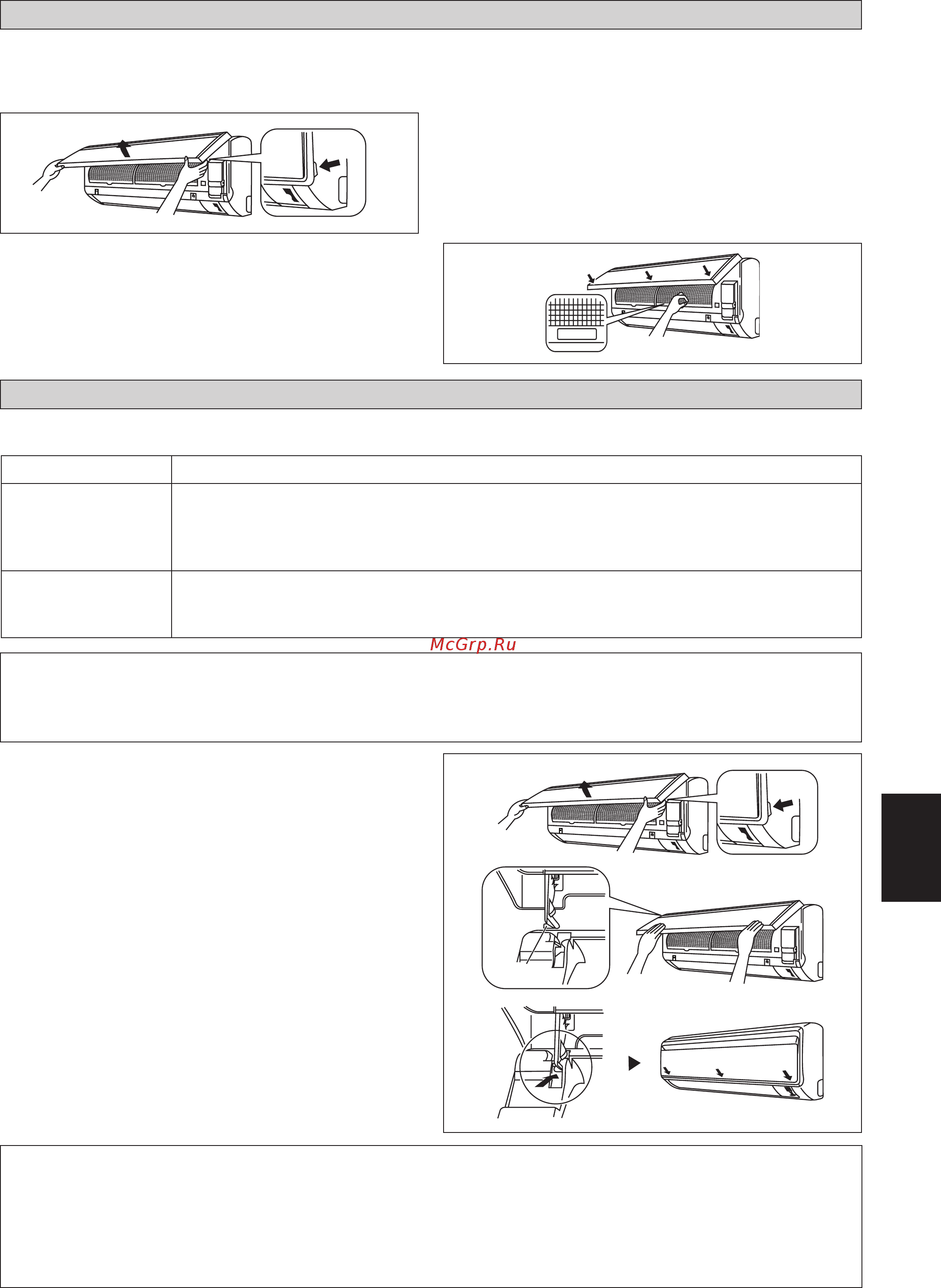

Abrir o painel frontal
Segure o painel nos recessos na unidade principal (2
recessos do lado direito e esquerdo) e levante até parar.
1.
•
Limpe ou substitua cada filtro.
Quando abanar a água que resta, não torça o filtro.
3.
•
Coloque o filtro de ar como estava e feche o
painel frontal.
Inserir as garras dos filtros nas ranhuras do painel
frontal. Feche o painel frontal devagar e empurre-o
nos 3 pontos. (1 em cada lado e 1 no meio.)
O filtro de ar tem uma forma simétrica na direção
horizontal.
4.
•
•
Puxe os filtros de ar.
Empurre um pouco para cima a patilha no centro de
cada filtro de ar, depois puxe-o para baixo.
2.
•
Recess na
unidade
principal
FILTRO DE AR
REPARAÇÕES E MANUTENÇÃO
Peças de assistência Procedimentos de manutenção
Filtro de ar interior Remova qualquer pó aderente ao filtro com um aspirador ou lave em água morna
(abaixo de 40°C/104°F) com detergente de limpeza neutro.
Limpe bem o filtro e seque-o antes de o colocar novamente na unidade.
Não utilize gasolina, substâncias voláteis ou químicos para limpar o filtro.
1.
2.
3.
Unidade interior Limpe qualquer sujidade ou poeira na grelha ou painel com um pano macio humedecido em
água morna (abaixo de 40°C/104°F) e uma solução detergente neutra.
Não utilize gasolina, substâncias voláteis ou químicos para limpar a unidade interior.
1.
2.
FRONT
Eixo
rotativo
Recess na
unidade
principal
! CUIDADO
Não toque nas partes metálicas da unidade interior. Pode causar danos.
Ao remover ou colocar o painel frontal, apoie o painel com a mão para evitar que ele caia.
Para limpeza, não utilize água quente acima de 40ºC, benzina, gasoline, diluente, nem outro óleo volátil, composto
de polimento, nem esfregue com escova, ou outro material.
Após limpar, certifique-se que o painel frontal está seguramente fixado.
•
•
•
•
Abrir o painel frontal.
Segure o painel nos recessos na unidade principal
(2 recessos do lado direito e esquerdo) e levante até
parar.
1.
•
Remover o painel frontal.
Enquanto levanta mais o painel frontal, deslize-
o para a direita e puxe-o para a frente. O eixo de
rotação esquerdo é separado. Deslize o eixo de
rotação direit
o para a esquerda e puxe-o para a frent
e
para o remover.
2.
•
Coloque o painel frontal.
A
linhe os eixos de rotação direito e esquerdo do painel
frontal com as ranhuras e empurre tudo para dentro.
Gentilmente feche o painel frontal. (Empurre ambas as
extre
midades e o centro no painel frontal.)
3.
•
•
Nota é válido para a Turquia apenas: A vida útil de nossos produtos é de 10 (dez) anos
! CUIDADO
• Evite contacto directo de quaisquer agentes de limpeza para tratamento da bobina nas peças de plástico. Isto pode
originar a deformação das peças de plástico devido a uma reacção química.
8 IM-WMJW-0312(9)DKdenv_PT.indd 98 IM-WMJW-0312(9)DKdenv_PT.indd 9 1/31/20 4:30:38 PM1/31/20 4:30:38 PM
