3-4

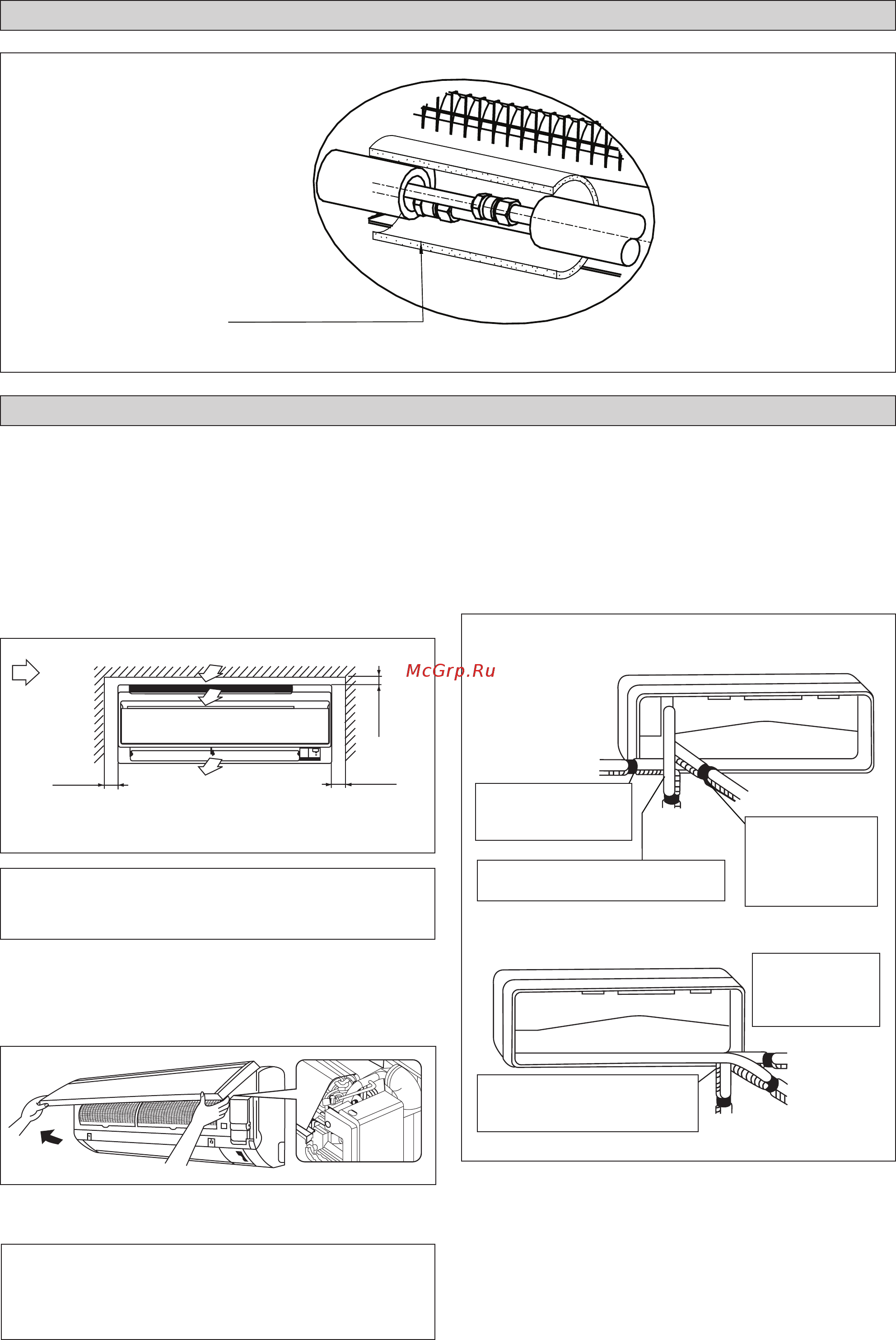

DIAGRAMME D’INSTALLATION
ISOLATION DES TUYAUTERIES DʼEAU GLACÉE
BANDE DE LIÈGE TOTALEMENT ISOLÉE
Installer l’unité intérieure de traitement d’air de façon à ce
qu’il n’y ait aucun obstacle sur la circulation de l’air (risque
de recyclage de l’air refroidi au refoulement de l’unité et
l’air à l’entrée). Veuillez respecter l’écartement d’installation
illustré sur le diagramme. Ne pas exposer l’unité intérieure à
l’influence directe de l’éclairage. L’emplacement de l’unité,
doit permettre une évacuation aisée des condensats, et
permettre une evacuation aisee des condensats, et doit être
suffisamment loin des portes.
mini 50
(Espace pour
entretien)
Flux d’air
(Intérieur)
La tuyauterie d’eau peut être dirigée vers l’unité de plusieurs
manières (sur la gauche ou la droite, depuis l’arrière de
l’appareil), par le biais des orifices défonçables situés sur
l’enveloppe de l’appareil (voir figure). Cintrer les tuyaux avec
précaution afin de les aligner avec les orifices. Pour les sorties
latérale et inférieure, maintenir le bas de la tuyauterie et la
positionner dans la bonne direction (voir figure). Le flexible
d'évacuation des condensats peut être fixé aux tuyaux.
mini 50
(Espace pour
entretien)
mini 55
(Espace pour
performance)
Espace nécessaire
Tuyautage du côté
arrière droit
Tuyautage du
côté inférieur
droit
Tuyautage du
côté droit
Tuyautage du
côté arrière
gauche
Tuyautage du
côté gauche
Tuyautage du côté inférieur gauche
INSTALLATION DE L’UNITÉ INTÉRIEURE
! AVERTISSEMENT
Ne pas installer l’appareil à une altitude de plus de 2000m.
Purge d’air
Pour éviter d’endommager la pompe, la bobine du ventilateur
ne doit pas être alimentée et toutes les conduites d’eau doivent
avoir été purgées de leur air.
L’évent situé à l’intérieur de l’enveloppe. Retirez l’enveloppe
et raccordez le fl exible à l’évent pendant la purge.
! AVERTISSEMENT
Assurez-vous qu’aucune goutte d’eau ne tombe dans le
boîtier de commande pendant la purge.
Tuyauterie sur le côté droit, à l’arrière droite
ou en bas à droite
Tuyauterie sur le côté gauche, à l’arrière gauche ou
en bas à gauche
Toutes les dimensions sont données en mm
Retirez le couvercle
du port du tube ici
pour le tuyautage
du côté gauche
Retirez le couvercle du port du tube
ici pour le tuyautage du côté arrière
gauche
Retirez le couvercle du port du tube ici
pour le tuyautage du côté inférieur droit
Attachez ensemble
le tube de réfrigérant
avec le tuyau de
vidange avec du
ruban isolant.
Retirez le couvercle du
port du tube ici pour le
tuyautage du côté droit
3 IM-WMJW-0312(9)DKdenv_FR.indd 43 IM-WMJW-0312(9)DKdenv_FR.indd 4 1/31/20 4:13:08 PM1/31/20 4:13:08 PM
