3-6
Raccordement des tuyauteries
L’unité intérieure est pourvue d’un raccordement fileté pour l’entrée et la sortie d’eau. Un évent de purge d’air est fixé au collecteur de sortie.
Une 3 voies est nécessaire pour l’arrêt du cycle ou la dérivation de l’eau glacée.
Des tuyaux en acier noir, en polyuréthanne, en PVC et en cuivre son recommandés pour l’installation chez le client.
Tous les types de tuyauterie et de raccordements doivent être isolés au moyen de polyuréthanne (de type ARMAFLEX ou équivalent) pour
éviter la condensation.
N’utilisez pas de tuyaux et raccords contaminés ou endommagés pour l’installation.

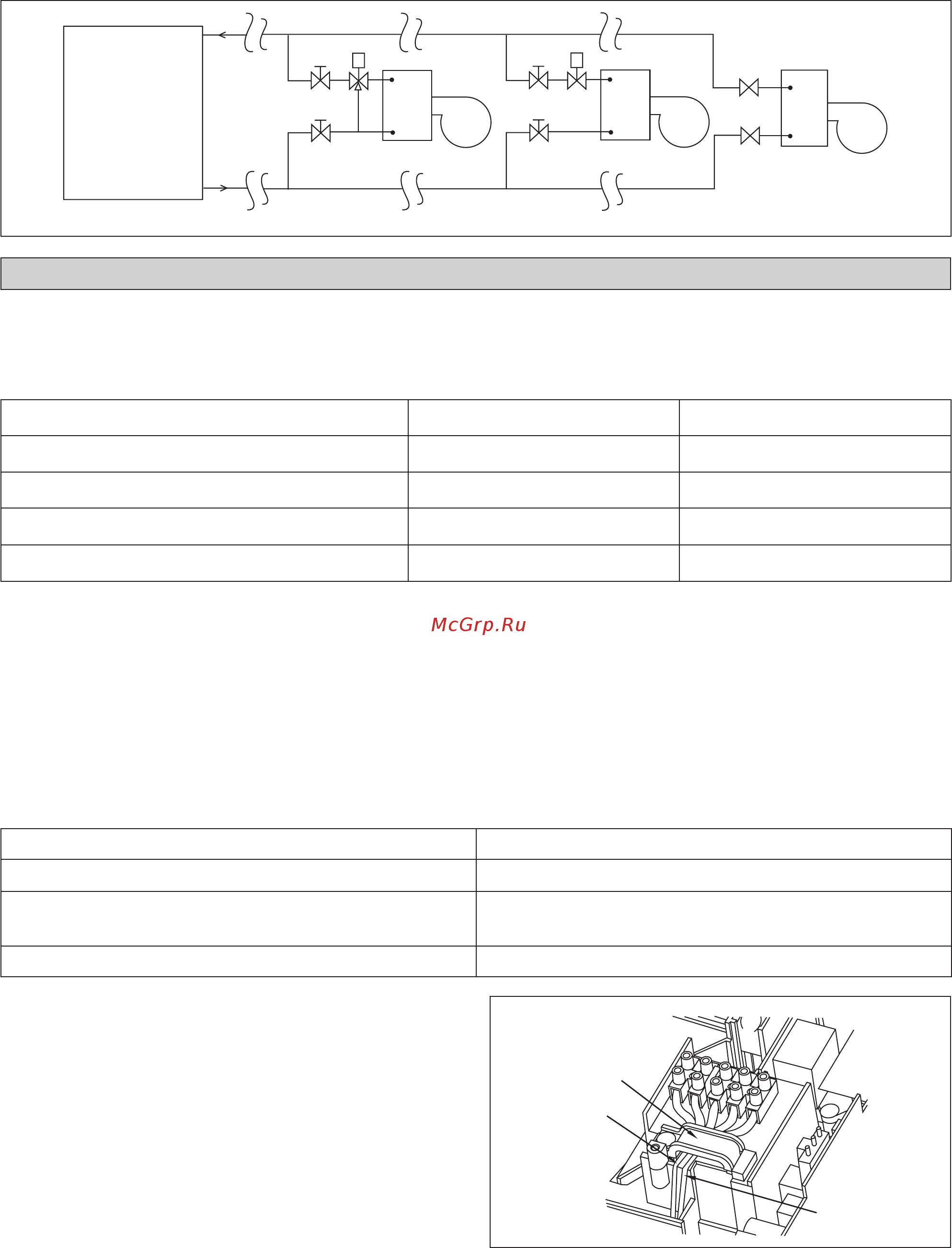

Certains composants de raccordement principaux sont nécessaires pour optimiser le système et faciliter le service : robinet-vanne, vanne
d’équilibrage, 2 voies ou 3 voies, filtre, crépine.
Robinet-
vanne
Vanne 3 voies
Robinet-
vanne
Vanne 2 voies
Robinet-
vanne
Refroidisseur
Robinet-
vanne
Bon Contrôle Mauvais Contrôle
Robinet-
vanne
FCU
FCUFCU
Très Mauvais Contrôle
Robinet-
vanne
RACCORDEMENT ÉLECTRIQUE
Modèle FWT02/03/04/05/06
Tension d’alimentation**
220V – 240V/~/50Hz + !
Section du câble d’alim* mm
2
Nombre de conducteurs
1,5
3
Fusible temporisé recommandé A 2
Tous les fils doivent être fermement connectés.
Aucun fils ne doivent toucher les tubes frigorifiques, le
compresseur ou une autre partie mobile du moteur de
ventilateur.
Les fils se reliant à l'unité d'intérieur doivent être maintenus
sur les brides de fil comme représenté sur la Schéma.
Le cordon d’alimentation doit être équivalent à la norme
H07RN-F qui constitue la condition minimale, et doit être
utilisé dans un tube de protection.
•
•
•
•
Pince A Fil
Cable De
Connection
Cordon Electrique
IMPORTANT : * Ces valeurs sont données à titre indicatif seulement; elles doivent être vérifiées et ajustées en fonction
des normes et de la réglementations en vigueur. Elles dépendent aussi du type d’installation et des
conducteurs utilisés.
** Le voltage adéquat doit être vérifié avec les données de l’étiquette surl’appareil.
Il doit y avoir une déconnexion de tour les pôles de l’alimentation secteur avec une séparation des
contacts d’au moins 3mm.
Le schéma présente une proposition de raccordement des câbles. La configuration des raccordements peut varier en fonction
du ventilo-convecteur et doit respecter les codes et réglementations locales et nationales.
La connexion du câble à la carte du contrôleur est faite selon l’illustration sur le schéma de câblage sur la boîte à bornes
respective.
La carte du contrôleur standard dispose d’un cavalier VALVE et d’un cavalier CHALEUR. Le système doit être configuré
comme la sélection de cavalier dans la liste ci-dessous :
Exemple : Si l’appareil fonctionne en « mode pompe à chaleur et application sans valve », le cavalier CHALEUR reste alors
que l’on retire le cavalier VALVE.
Cavalier CHALEUR Cavalier VALVE
Mode de refroidissement et application de valve x
P
Mode de refroidissement et application sans valve x x
Mode pompe à chaleur et application de valve
PP
Mode pompe à chaleur et application sans valve
P
x
3 IM-WMJW-0312(9)DKdenv_FR.indd 63 IM-WMJW-0312(9)DKdenv_FR.indd 6 1/31/20 4:13:09 PM1/31/20 4:13:09 PM
