2-10

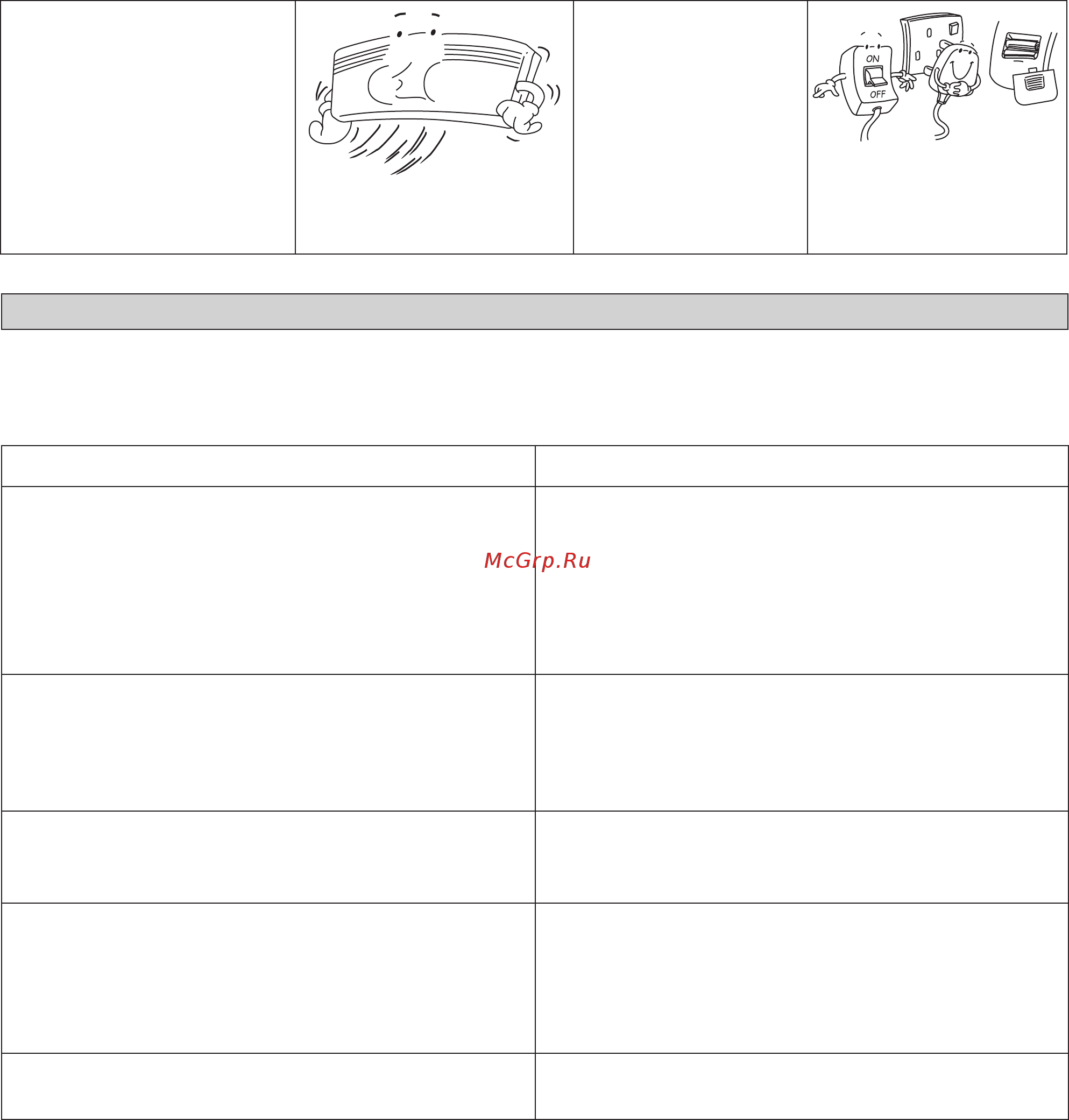

Bei Längerer Nichtbenutzung Des Klima-Gerätes
Bei Fragen zu Ersatzteilen wenden Sie sich bitte an einen autorisierten Händler. Wenn eine Fehlfunktion
des Klimagerätes festgestellt wird, dann sofort die Stromversorgung des Gerätes unterbrechen. Nachfolgend
einige Hinweise zur Behebung von einfachen Störungen.
Kann die Störung nicht behoben werden, sollte der örtliche Kundendienst bzw. der Installateur benachrichtigt
werden.
STÖRUNGS-BEHEBUNG
Störung Ursache / Maßnahme
Das Klimagerät funktioniert nicht.1. Stromversorgung fehlerhaft/ggf. Sicherung austaushen.
Netzstecker nicht eingesteckt.
Timer möglicherweise falsch programmiert.
Kann die Störung nach all diesen Abklärungen nicht
behoben werden, dann den Installateur des Klimagerätes
kontaktieren.
–
–
–
–
Der Luftstrom ist zu schwach.2. Luftfilter verschmutzt.
Die Türen oder Fenster sind geöffnet.
Lufteinlaß bzw. Luftauslaß verstopft.
Regeltemperatur nicht hoch genug.
–
–
–
–
Die ausgeblasene Luft riecht unangenehm.3. Geruchsbildung möglicherweise durch Zigarettenrauch,
Parfüm usw. und entsprechenden Ablagerungen am
Wärmetauscher.
–
Kondensation am Vordergitter des Innengerätes.4. Bedingt durch Luftfeuchtigkeit nach längerem Betrieb
des Gerätes.
Eingestellte Temperatur zu niedrig; Temperatureinstellung
erhöhen und das Gerät bei hoher Gebläsedrehzahl laufen
lassen.
–
–
Wasser fließt aus dem Klimagerät.5. Schalten Sie das Gerät aus und wenden Sie sich an Ihren
Händler.
–
Betreiben Sie das Gerät 2 stunden
lang in folgender.
Einstellung Betriebsmodus
: kühlen
Temperatur : 30°C/86°F
Netzstecker ziehen.
Falls das Klimagerät an
einen eigenen Stromkreis
angeschlossen ist, diesen
Stromkreis unterbrechen
(Sicherung herausdrehen
oder Sicherungsautomat
abschalten).
Batterien aus der
Fernbedienung nehmen.
2 IM-WMJW-0312(9)DKdenv_DE.indd 102 IM-WMJW-0312(9)DKdenv_DE.indd 10 1/31/20 4:22:29 PM1/31/20 4:22:29 PM
