4-2
D
B
G
H
J
L
M
A
K
F
I
G
F
E
Gat door de wand
Ø 65mm
Positie afvoerslang
Vloeibare pijp einde
Gas pijp einde

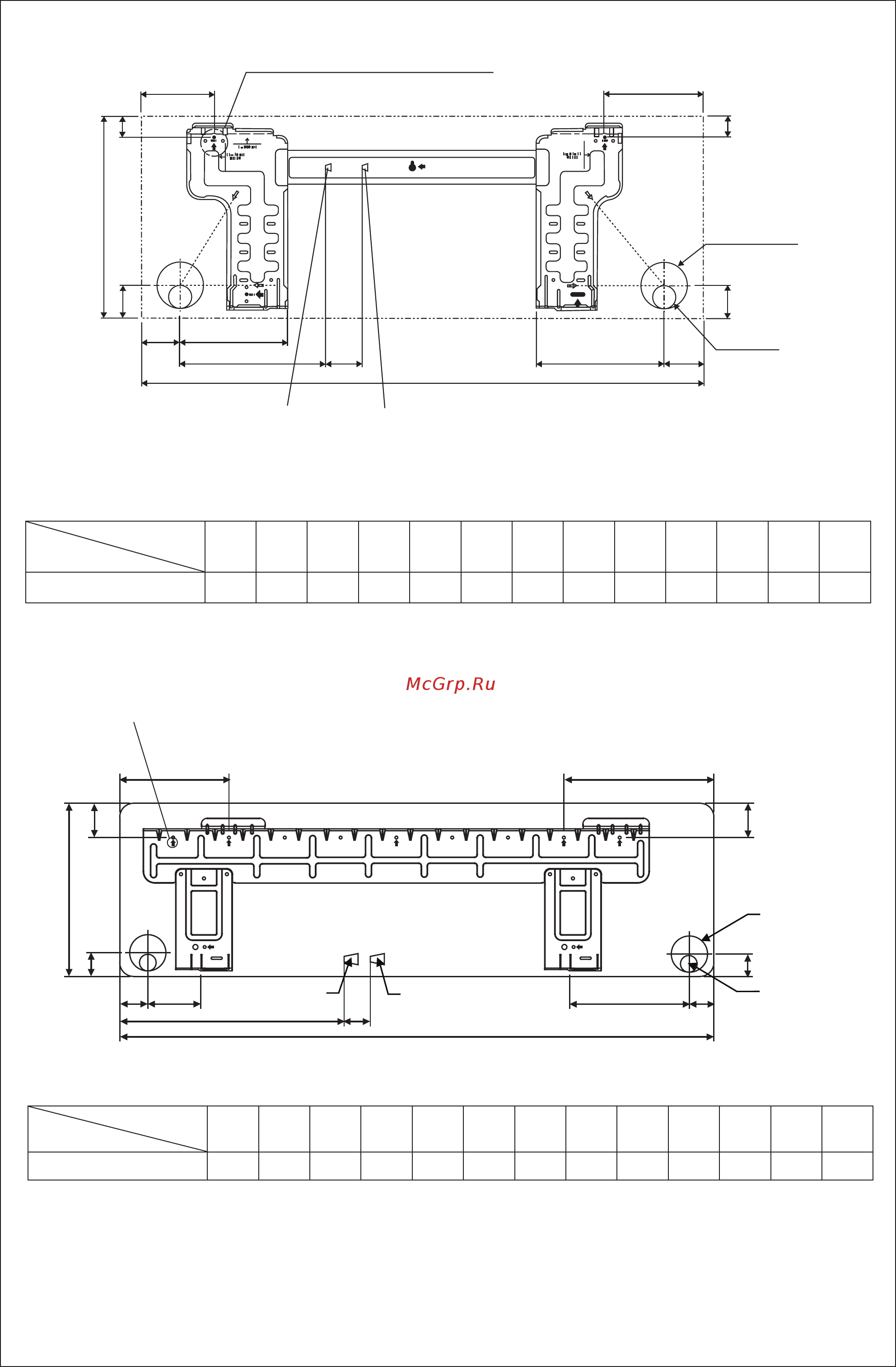

INSTALLATIEPLAAT FWT05/06
Alle afmetingen zijn in mm
Afmeting
Model
ABCDEFGH I JKLM
FWT05/06 1065 310 224 190 173 61 40 45 48 91 219 580 45
«
Aanbevolen bevestigingspunten montageplaat
(7 punten in totaal)
Afmeting
Model
ABCDEFGH I JKLM
FWT02/03/04 800 288 206 104 141 30 46 55 56 153 181 207 52
«
Aanbevolen bevestigingspunten montageplaat
(5 punten in totaal)
Gat door de wand
Ø 65mm
Positie afvoerslang
Gas pijp einde
Vloeibare pijp einde
E
F
G
IK
ML
JH
G
F
B
D
A
INSTALLATIE PLAAT FWT02/03/04
4 IM-WMJW-0312(9)DKdenv_NL.indd 24 IM-WMJW-0312(9)DKdenv_NL.indd 2 1/31/20 4:20:28 PM1/31/20 4:20:28 PM
