ASRock X79 Extreme7 [205/236] 板載接頭和接口

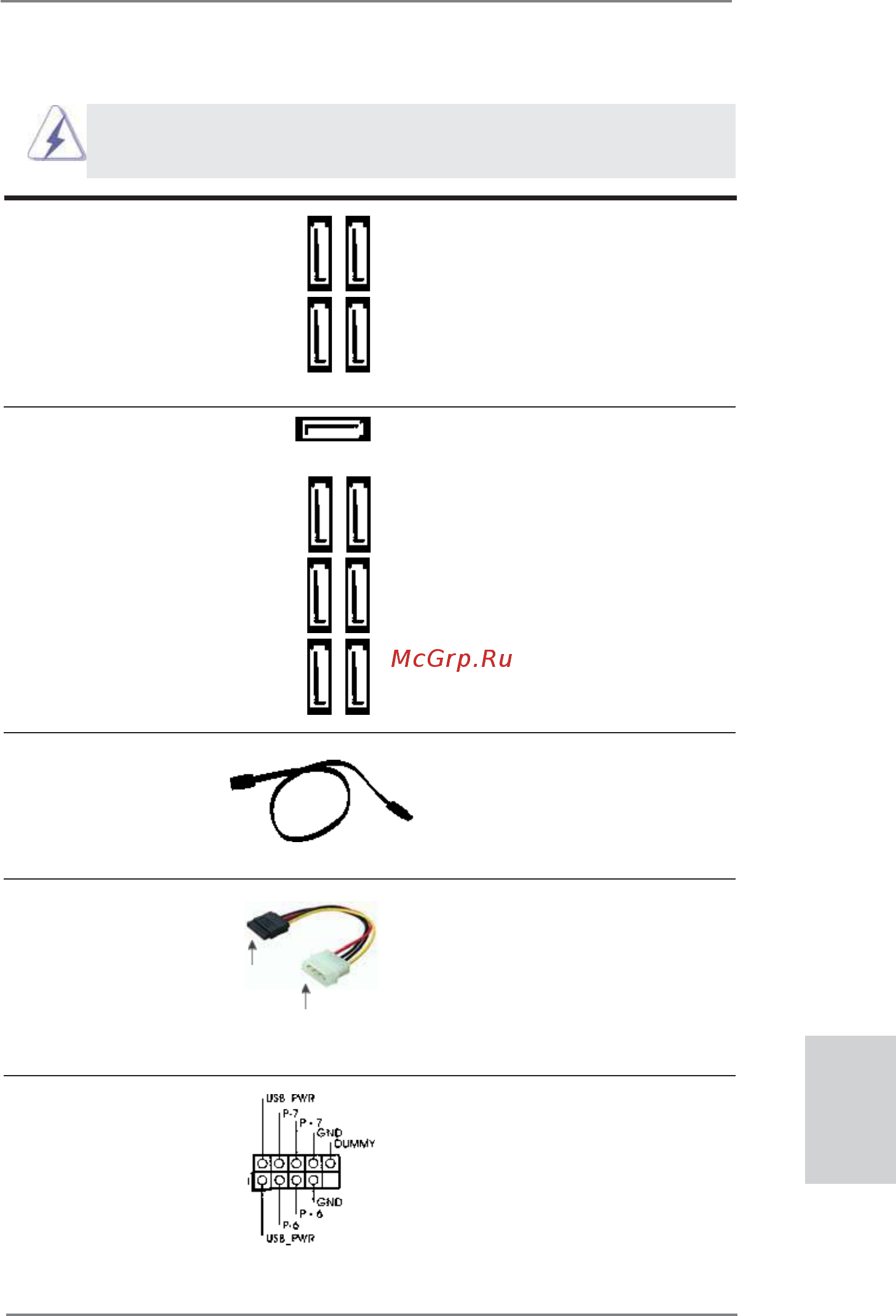

![ASRock X79 Extreme7 [205/236] 板載接頭和接口](/views2/1686405/page205/bgcd.png)
205
ASRock X79 Extreme7 Motherboard
簡體中文
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATA2/SATA3 硬盤
(選配)
或者主板上的 SATA2/SATA3 接
口。
Serial ATA3 接口 這裡有七組 Serial ATA3
(SATA3_0_1: 見第 2 頁第 20 項 )
(SATA3) 接口支持 Serial
(SATA3_M0_M1: 見第 2 頁第 22 項 )
(SATA) 數據線作為內部儲存
(SATA3_M2_M3: 見第 2 頁第 21 項 )
設置。目前 SATA3 界面理論
(SATA3_M4: 見第 2 頁第 15 項 )
上可提供高達 6.0Gb/s 的數
據傳輸速率。
USB 2.0 擴展接頭 除了位於 I/O 面板的六個默
(9 針 USB_6_7)
認 USB 2.0 接口之外，這款
(見第2頁第36項)
主板有三組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATA2 接口 這裡有四組 Serial ATA2
(SATA2_0_1: 見第 2 頁第 19 項 )
(SATA2) 接口支持 Serial
(SATA2_2_3: 見第 2 頁第 18 項 )
(SATA) 數據線作為內部儲存
設置。目前 SATA2 界面理論
上可提供高達 3.0Gb/s 的數
據傳輸速率。
SATA2_0 SATA2_2
SATA2_1 SATA2_3
SATA3_M0 SATA3_M2 SATA3_0
SATA3_M1 SATA3_M3 SATA3_1
SATA3_M4
Serial ATA (SATA) 請將 SATA 電源線黑色的一端
電源線 連接到 SATA 驅動器的電源接
(選配)
口。然后將 SATA 電源線白色
的一端連接到電源適配器的電源
接口。
連接到電源
適配器
連接到 SATA 硬盤
電源接口
