ASRock X79 Extreme7 [221/236] 接頭

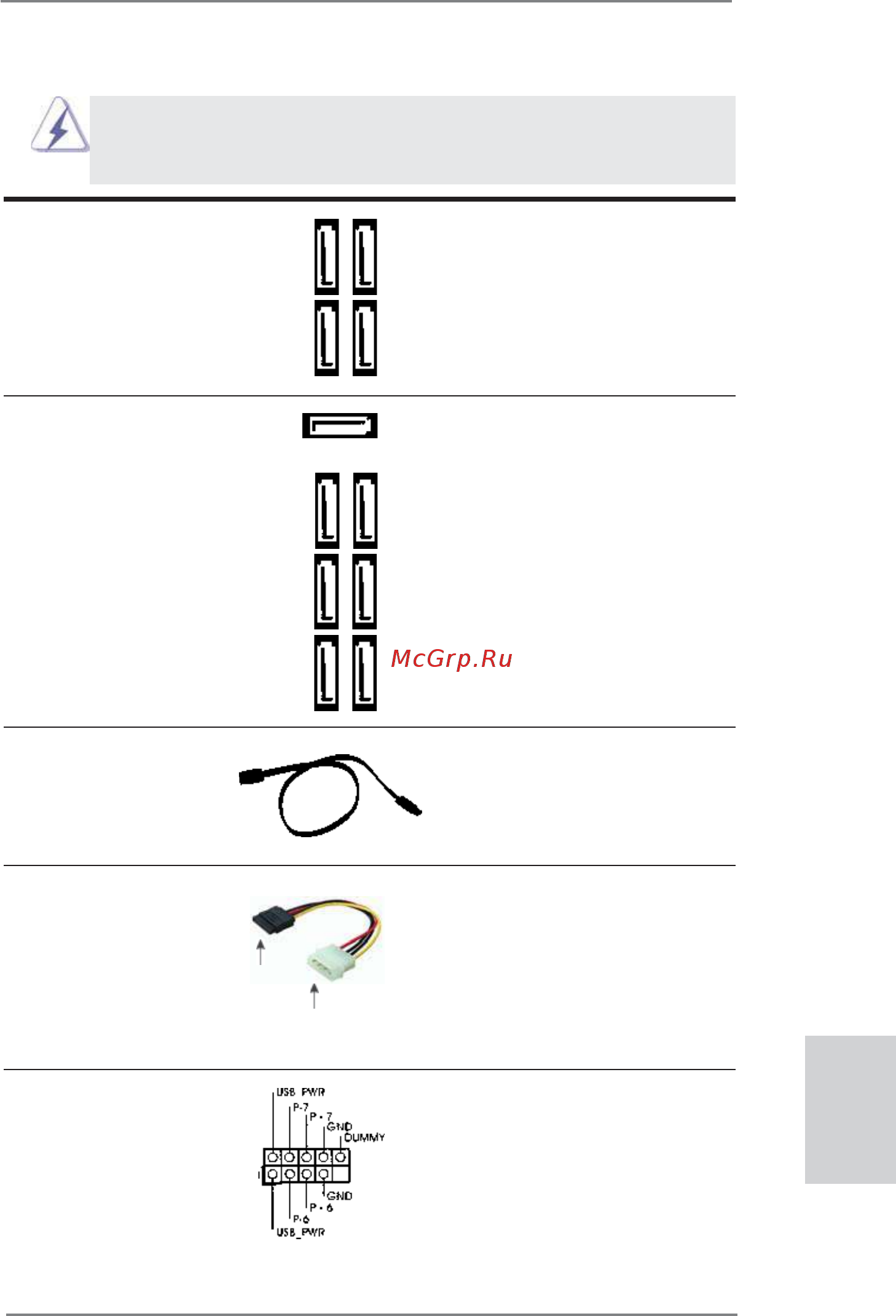

![ASRock X79 Extreme7 [221/236] 接頭](/views2/1686405/page221/bgdd.png)
221
ASRock X79 Extreme7 Motherboard
繁體中文
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATA2/SATA3 硬
(選配)
碟或者主機板上的 SATA2/SATA3
接口。
Serial ATA2 接口 這裡有四組 Serial ATA2
(SATA2_0_1: 見第 2 頁第 19 項 )
(SATA2) 接口支援 SATA 數據
(SATA2_2_3: 見第 2 頁第 18 項 )
線作為內部儲存設置。
目前 SATA2 界面理論上
可提供高達 3.0Gb/s 的數據
傳輸速率。
Serial ATA3 接口 這裡有七組 Serial ATA3
(SATA3_0_1: 見第 2 頁第 20 項 )
(SATA3) 接口支援 SATA 數據
(SATA3_M0_M1: 見第 2 頁第 22 項 )
線作為內部儲存設置。
(SATA3_M2_M3: 見第 2 頁第 21 項 )
目前 SATA3 界面理論上
(SATA3_M4: 見第 2 頁第 15 項 )
可提供高達 6.0Gb/s 的數據
傳輸速率。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
USB 2.0 擴充接頭 除了位於 I/O 面板的六個
(9 針 USB_6_7)
USB 2.0 接口之外，這款
(見第2頁第36項)
主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
SATA2_0 SATA2_2
SATA2_1 SATA2_3
SATA3_M0 SATA3_M2 SATA3_0
SATA3_M1 SATA3_M3 SATA3_1
SATA3_M4
連接到電源
適配器
連接到 SATA 硬碟
電源接口
Serial ATA (SATA) 請將 SATA 電源線黑色的一端
電源線 連接到 SATA 驅動器的電源接
(選配)
口。然後將 SATA 電源線白色
的一端連接到電源適配器的
電源接口。
