ASRock X79 Extreme7 [208/236] 簡體中文

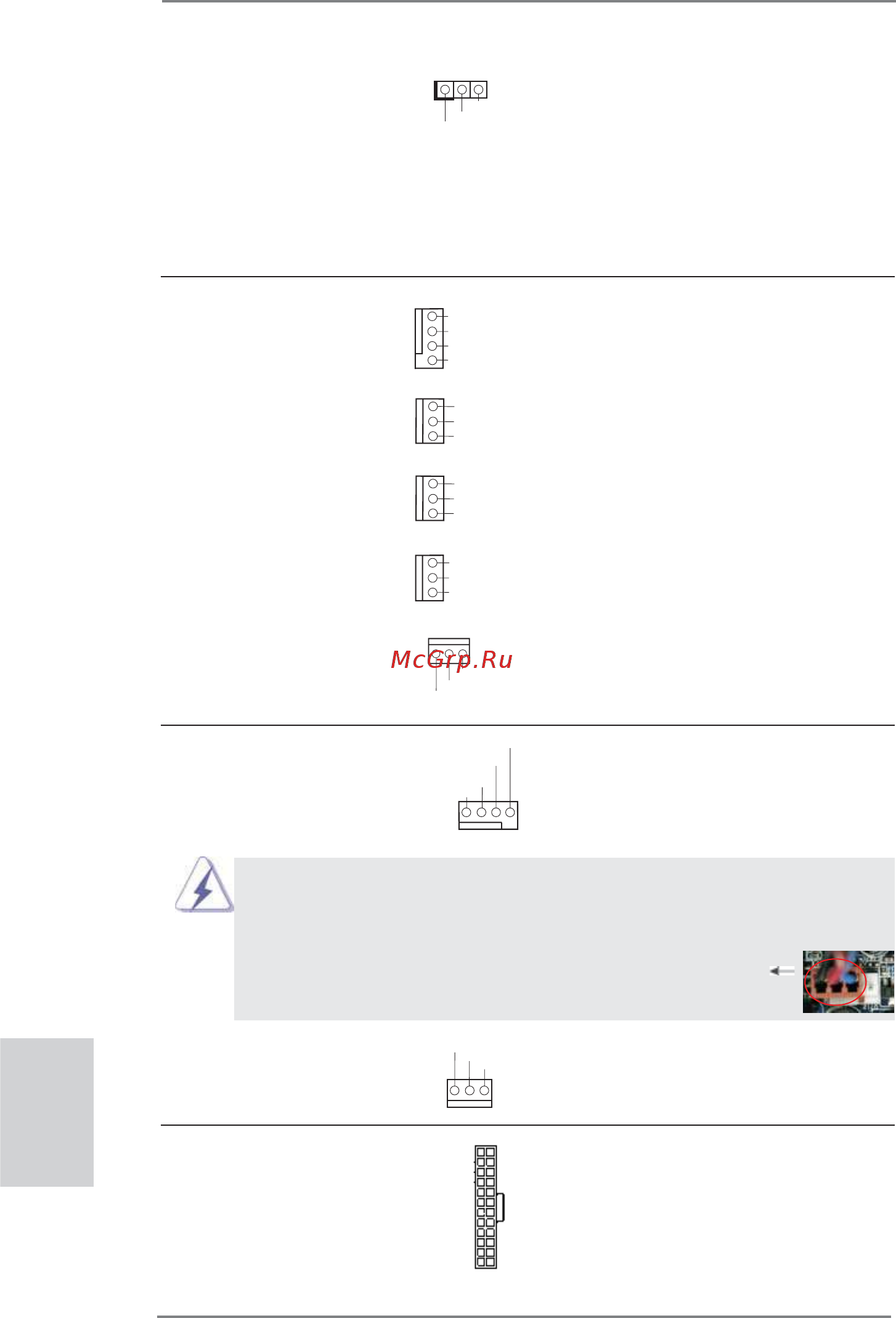

![ASRock X79 Extreme7 [208/236] 簡體中文](/views2/1686405/page208/bgd0.png)
208
ASRock X79 Extreme7 Motherboard
簡體中文
機箱 , 電源 ,SB 風扇接頭 請將風扇連接線接到這個
(4 針 CHA_FAN1)
接頭，並讓黑線與接地的針腳
(見第2頁第16項)
相接。CHA_FAN1、CHA_FAN2 和
CHA_FAN3 支持風扇控制。
(3 針 CHA_FAN2)
SB_FAN1 支持靜音風扇。
(見第2頁第25項)
(3 針 CHA_FAN3)
(見第2頁第23項)
(3 針 PWR_FAN1)
(見第2頁第11項)
(3 針 SB_FAN1)
(見第2頁第17項)
CPU 風扇接頭 請將 CPU 風扇連接線接到這個
(4 針 CPU_FAN1)
接頭，並讓黑線與接地的針腳
(見第2頁第4項)
相接。
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
3-Pin 風扇的安裝
Pin 1-3 連接
(3 針 CPU_FAN2)
(見第2頁第10項)
ATX 電源接頭 請將 ATX 電源供應器連接到這
(24 針 ATXPWR1)
個接頭。
(見第2頁第12項)
12
1
24
13
電源指示燈連接排針 請將機箱電源指示燈連接到
(3 針 PLED1)
這一排針，以指示系統電源
(見第2頁第30項)
狀態。當系統正在運行時，
LED 指示燈亮。在 S1 模式
下，LED 指示燈會不停閃
爍。在 S3/S4 或 S5 模式 ( 關
機 ) 下，LED 指示燈會熄滅。
1
PLED+
PLED+
PLED-
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GN D
+12V
C HA_FAN_SPEED
GN D
+12V
C HA_FAN_SPEED
GND
+12V
SB_FAN_SPEED
PWR_FAN_SPEED
GND
+12V
GND
+12V
CPU_FAN_SPEED
