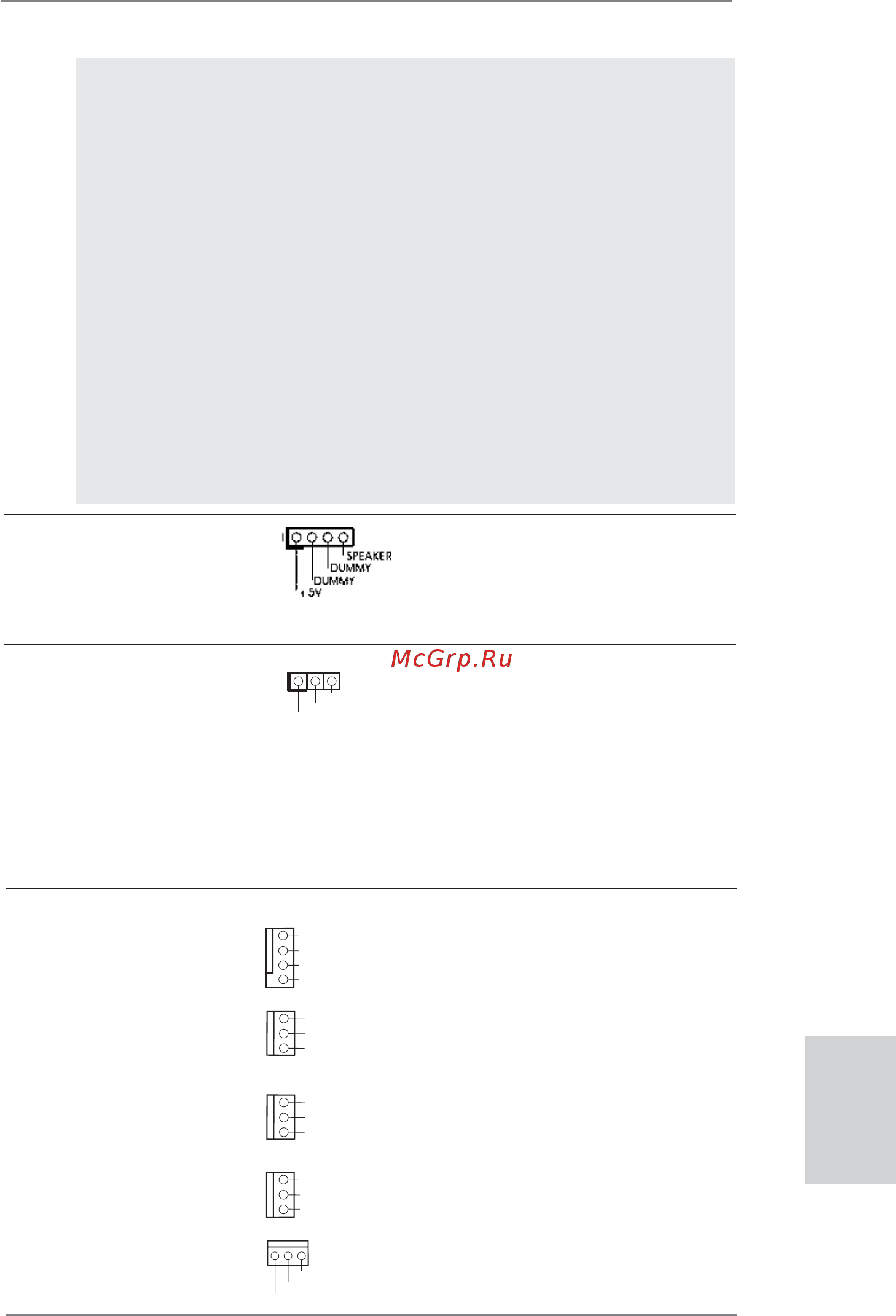

![ASRock X79 Extreme7 [85/236] Français](/views2/1686405/page85/bg55.png)
85
ASRock X79 Extreme7 Motherboard
Français
PLED (DEL alimentation système):
Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant
du châssis. Ce voyant DEL est allumé lorsque le système est en
marche. Le voyant DEL clignote lorsque le système est en mode veille
S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/
S4 ou lorsqu’il est éteint (S5).
HDLED (DEL activité du disque dur):
Connectez ici le voyant DEL d’activité du disque dur sur le panneau
avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en
train de lire ou d’écrire des données.
Le design du panneau avant peut varier en fonction du châssis. Un
module de panneau avant consiste principalement en : interrupteur
d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,
voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous
connectez le panneau avant de votre châssis sur cette barrette, vérifi ez
bien à faire correspondre les fi ls et les broches.
En-tête du haut-parleur Veuillez connecter le
de châssis haut-parleur de châssis sur
(SPEAKER1 br. 4)
cet en-tête.
(voir p.2 No. 28)
LED di accensione Collegare il LED di accensione
(3-pin PLED1)
chassi per indicare lo stato di
(vedi p.2 Nr. 30)
alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1. Il LED
è spento in stato S3/S4 o S5
(spegnimento).
1
PLED+
PLED+
PLED-
Connecteur pour châssis et ventilateur Branchez les câbles du
(CHA_FAN1 br.4)
ventilateur aux connecteurs
(voir p.2 No. 16)
pour ventilateur et faites
correspondre le fi l noir à la
(CHA_FAN2 br. 3)
broche de terre. CHA_FAN1,
(voir p.2 No. 25)
CHA_FAN2 et CHA_FAN3
prennent en charge la fonction
(CHA_FAN3 br. 3)
contrôle du ventilateur.
(voir p.2 No. 23)
SB_FAN1 prend en charge la
fonction ventilateur silencieux.
(PWR_FAN1 br. 3)
(voir p.2 No. 11)
(SB_FAN1 br. 3)
(voir p.2 No. 17)
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GN D
+12V
C HA_FAN_SPEED
GN D
+12V
C HA_FAN_SPEED
PWR_FAN_SPEED
GND
+12V
GND
+12V
SB_FAN_SPEED
