![ASRock X79 Extreme7 [21/236] English](/img/pdf.png)
ASRock X79 Extreme7 [21/236] English
![ASRock X79 Extreme7 [21/236] English](/views2/1686405/page21/bg15.png)
21
ASRock X79 Extreme7 Motherboard
English
Step4. Connect a VGA cable or a DVI cable to the monitor connector or the DVI
connector of the graphics card that is inserted to PCIE1 slot.

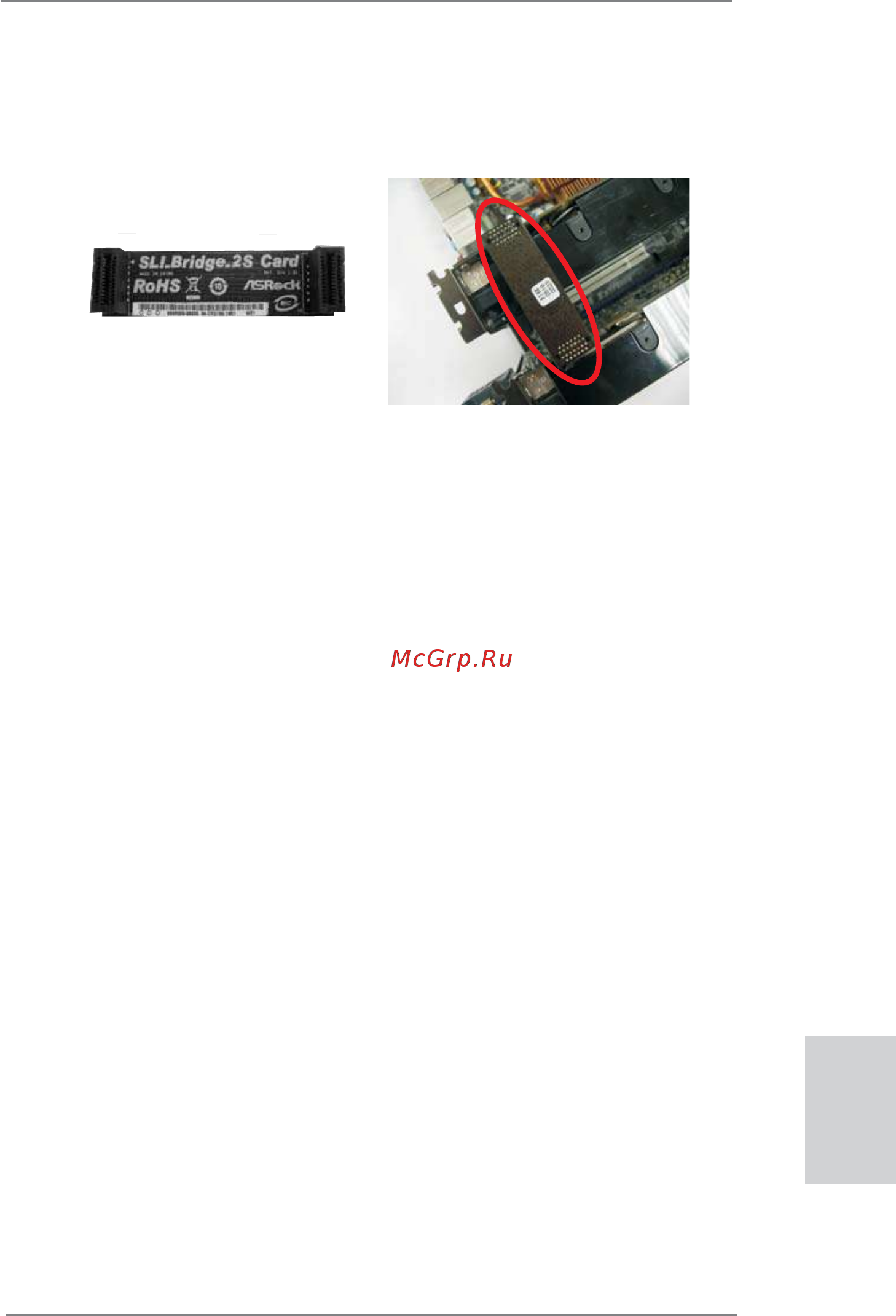

Step3. Align and insert the ASRock SLI_Bridge_2S Card to the goldfi ngers on
each graphics card. Make sure the ASRock SLI_Bridge_2S Card is fi rmly
in place.
ASRock SLI_Bridge_2S Card
