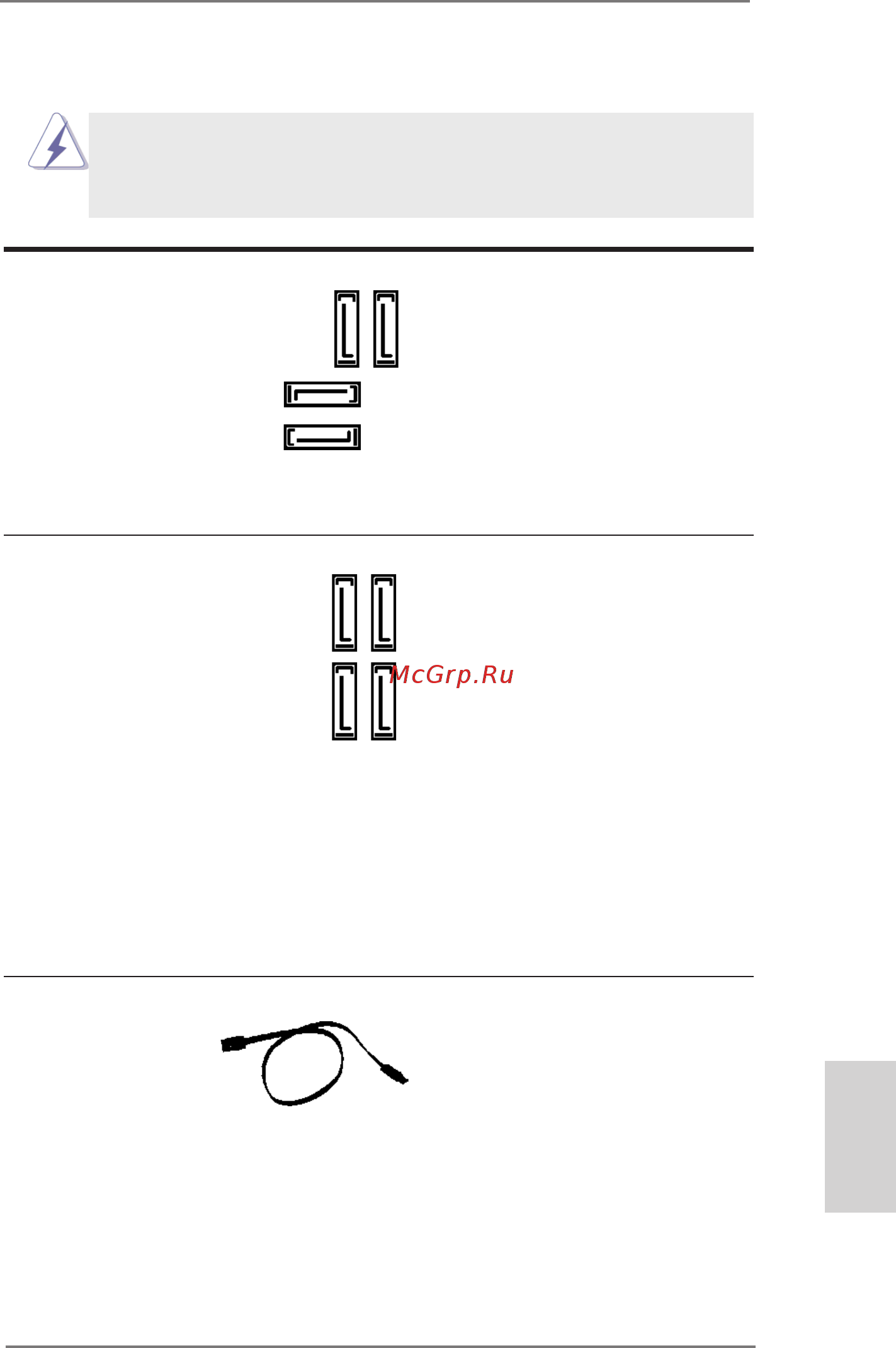

ASRock H77 Pro4-M [135/230] Conectores
![ASRock H77 Pro4-M [135/230] Conectores](/views2/1687577/page135/bg87.png)
135
ASRock H77 Pro4-M Motherboard
Conectores ATA2 Serial Estes quatro conectores Serial
(SATA2_2_3: veja a folha 2, No. 14)
ATA (SATA2) suportam
(SATA2_4: veja a folha 2, No. 21)
unidades de disco rígido SATA
(SATA2_5: veja a folha 2, No. 20)
ou SATA2 como dispositivos de
armazenamento internos. A
atual interface SATA2 permite
uma taxa de transferência de
dados de até 3.0 Gb/s.
Português
Conectores ATA3 Serial Estes quatro conectores Serial
(SATA3_A0_A1: veja a folha 2, No. 12)
ATA (SATA3) suportam
(SATA3_0_1: veja a folha 2, No. 13)
unidades de disco rígido SATA
ou SATA3 como dispositivos de
armazenamento internos. A
atual interface SATA3 permite
uma taxa de transferência de
dados de até 6.0 Gb/s. Se tiver
ligado a porta eSATA3 no painel
de entrada/saída existente na
parte de trás, a função
SATA3_A1 interna não
funcionará.
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional)
conectado ao disco rígido SATA
/ SATA2 / SATA3 quanto o
conector SATA2 / SATA3 na
placa mãe.
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
SATA2_3
SATA2_2
SATA2_4
SATA2_5
SATA3_1 SATA3_A1
SATA3_0 SATA3_A0
