ASRock H77 Pro4-M Motherboard

Italiano

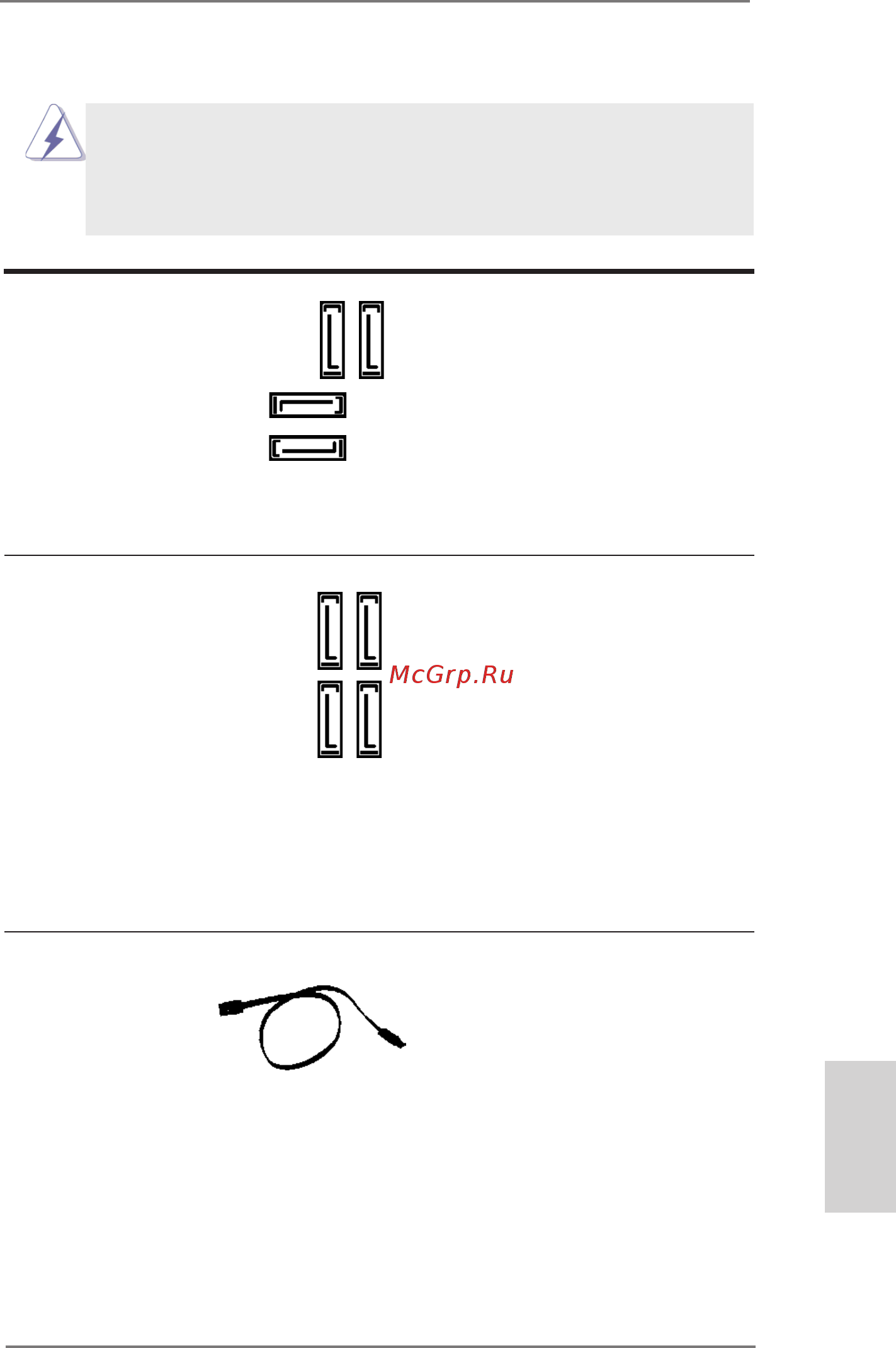

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATA2 Questi quattro connettori Serial

(SATA2_2_3: vedi p.2 Nr. 14)

ATA2 (SATA2) supportano cavi

(SATA2_4: vedi p.2 Nr. 21)

dati SATA per dispositivi di

(SATA2_5: vedi p.2 Nr. 20)

immagazzinamento interni.

L’interfaccia SATA2 attuale

permette velocità di

trasferimento dati no a 3.0

Gb/s.

Serial ATA3 Connectors Questi quattro connettori Serial

(SATA3_A0_A1: vedi p.2 Nr. 12)

ATA3 (SATA3) supportano cavi

(SATA3_0_1: vedi p.2 Nr. 13)

dati SATA per dispositivi di

immagazzinamento interni.

L’interfaccia SATA3 attuale

permette velocità di

trasferimento dati no a 6.0

Gb/s. Se si è collegata la porta

eSATA3 sull’I/O posteriore, la

SATA3_A1 interna non

funziona.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATA2 / SATA3 o al connettore

di SATA2 / SATA3 su questa

cartolina base.

SATA2_3

SATA2_2

SATA2_4

SATA2_5

SATA3_1 SATA3_A1

SATA3_0 SATA3_A0
