Serial ATA (SATA) SATA 數據線的任意一端均可連
數據線
( 選配 )
接 SATA/SATA2/SATA3 硬盤或者
主板上的 SATA2/SATA3 接口。
Serial ATA3 接口 這裡有四組 Serial ATA3
(SATA3_A0_A1: 見第 2 頁第 12 項 )
(SATA3)接口支持Serial (SATA)
(SATA3_0_1: 見第 2 頁第 13 項 )
數據線作為內部儲存設置。目前
SATA3 界面理論上可提供高達
6.0Gb/s 的數據傳輸速率。如果
后部 I/O 上的 eSATA3 端口已連
接，內部 SATA3_A1 將不起作用。

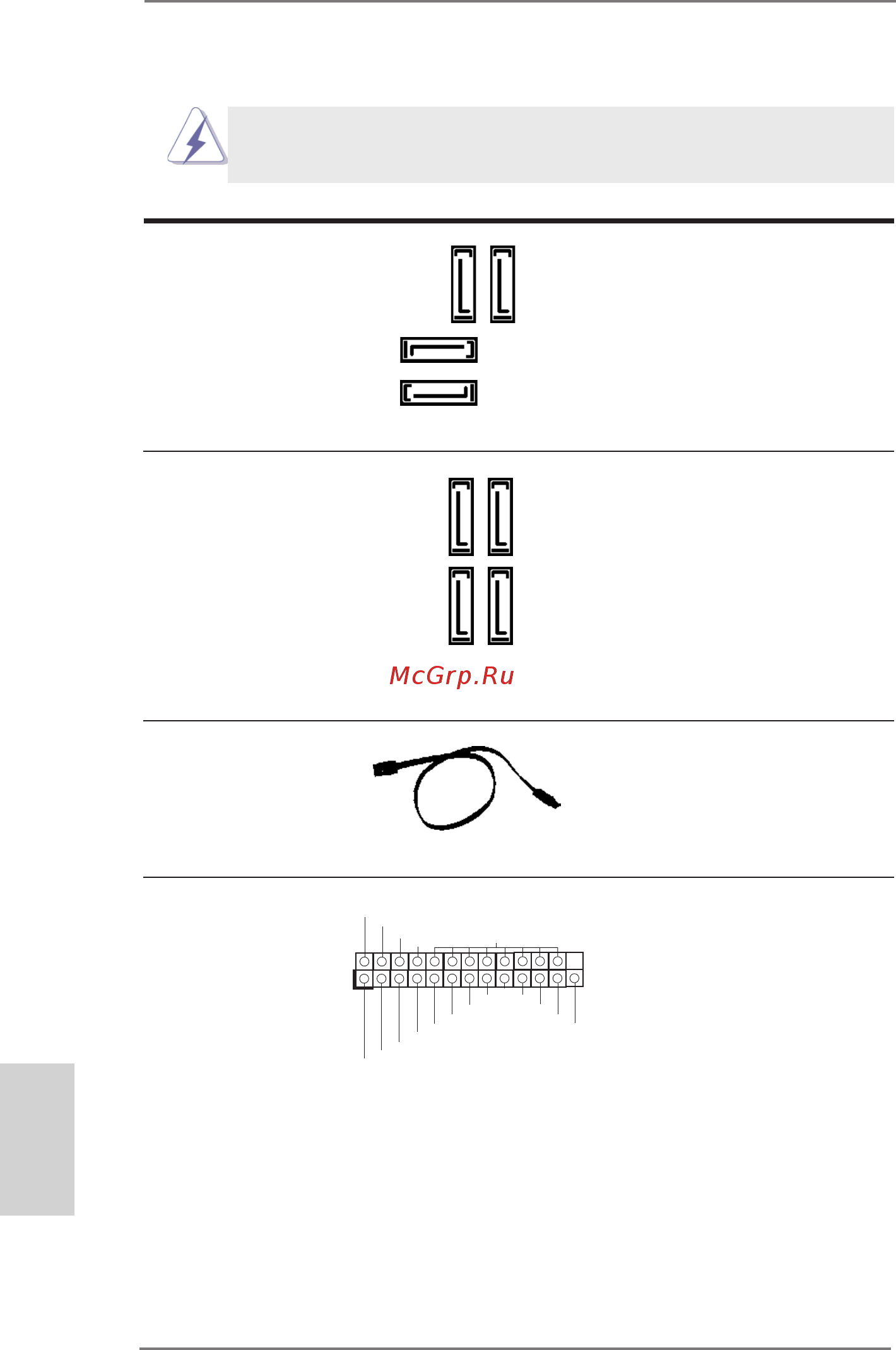

1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATA2 接口 這裡有四組 Serial ATA2
(SATA2_2_3: 見第 2 頁第 14 項 )
(SATA2)接口支持Serial (SATA)
(SATA2_4: 見第 2 頁第 21 項 )
數據線作為內部儲存設置。目前
(SATA2_5: 見第 2 頁第 20 項 )
SATA2 界面理論上可提供高達
3.0Gb/s 的數據傳輸速率。
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
打印機端口接針 這是一個連接打印機端口的接口
(25 針 LPT1)
，方便您連接打印機設備。
( 見第 2 頁第 28 項 )
SATA2_3
SATA2_2
SATA2_4
SATA2_5
SATA3_1 SATA3_A1
SATA3_0 SATA3_A0
