199
ASRock H77 Pro4-M Motherboard
簡體中文

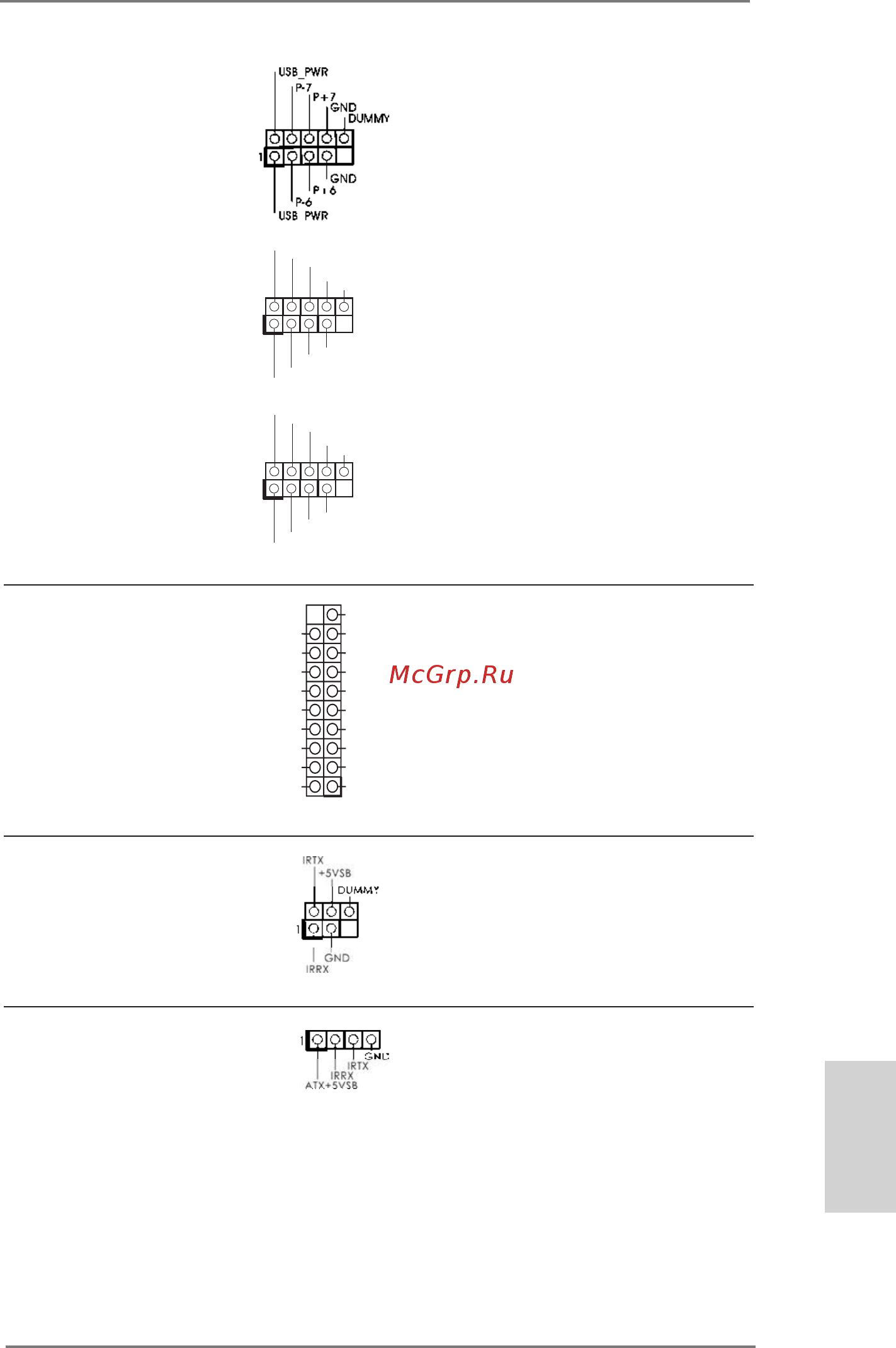

USB 2.0 擴展接頭 除了位於 I/O 面板的四個默認
(9 針 USB_6_7)
USB 2.0 接口之外，這款主板有
( 見第 2 頁第 25 項 )
三組 USB 2.0 接針。這組 USB 2.0
接針可以支持兩個 USB 2.0 接
口。
(9 針 USB_8_9)
( 見第 2 頁第 24 項 )
(9 針 USB_10_11)
( 見第 2 頁第 23 項 )
USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默認
(19 針 USB3_12_13)
USB 3.0 接口之外，這款主板有
( 見第 2 頁第 9 項 )
一組 USB 3.0 接針。這組 USB 3.0
接針可以支持兩個 USB 3.0 接
口。
消費類紅外線模塊接頭 此接口可以連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 26 項 )
紅外線模塊接頭 這個接頭支持一個選配的無線發
(5 針 IR1)
送和接受紅外線的模塊。
( 見第 2 頁第 19 項 )
IntA_P13_D
DUMMY
IntA_P13_D
GND
IntA_P13_SSTX
GND
IntA_P13_SSTX
IntA_P13_SSRX
IntA_P13_SSRX
VbusVbus
Vbus
IntA_P12_SSRX
IntA_P12_SSRX
GND
IntA_P12_SSTX
IntA_P12_SSTX
GND
IntA_P12_D
IntA_P12_D
1
U SB_PWR
P-8
GND
DUMMY
U SB_PWR
P +8
GND
P-9
P +9
1
U SB_PWR
P-10
GND
DUMMY
U SB_PWR
P +10
GND
P-11
P +11
