ASRock H77 Pro4-M [218/230] 繁體中文

218

ASRock H77 Pro4-M Motherboard

繁體中文

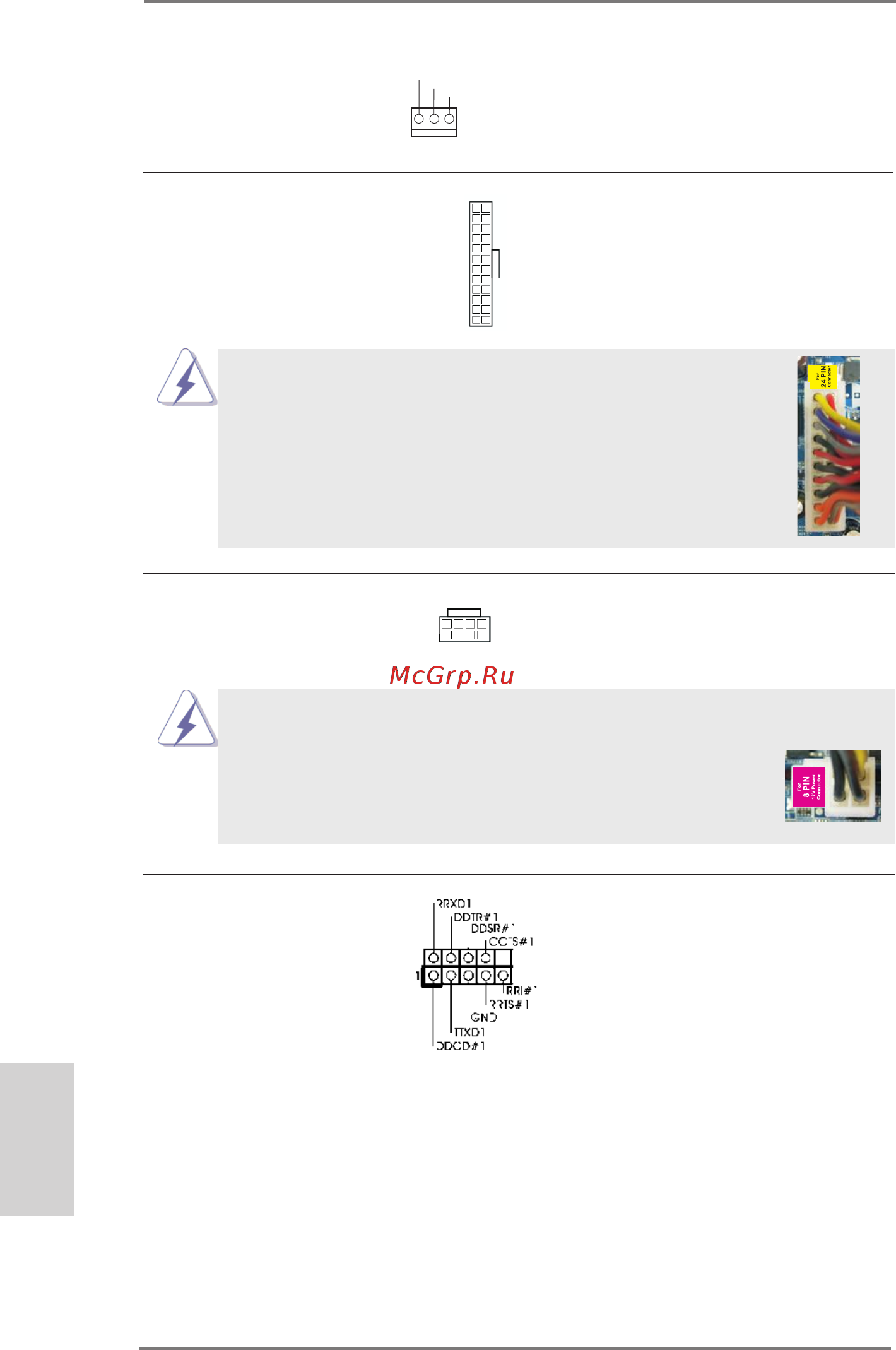

(3 針 CPU_FAN2)

( 見第 2 頁第 1 項 )

ATX 電源接頭請將 ATX 電源供應器連接到這個

(24 針 ATXPWR1)

接頭。

( 見第 2 頁第 8 項 )

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1和 Pin 13插上電源接頭。

20-Pin ATX 電源安裝說明

雖然此主機板提供 8-pin ATX 12V 電源接口 ,但是您仍然可以使用傳統的

4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請

順著 Pin 1和 Pin 5 插上電源接頭。

4-Pin ATX 12V 電源安裝說明

ATX 12V 電源接口請將 ATX 12V 電源供應器連接到

(8 針 ATX12V1)

這個接頭。

( 見第 2 頁第 4 項 )

序列埠這個序列埠 COM1 支援一個序列

(9 針 COM1)

埠的裝置。

( 見第 2 頁第 27 項 )

8 5

4 1

GN D

+ 12V

CPU_FAN_SPEED

8 5

4 1
