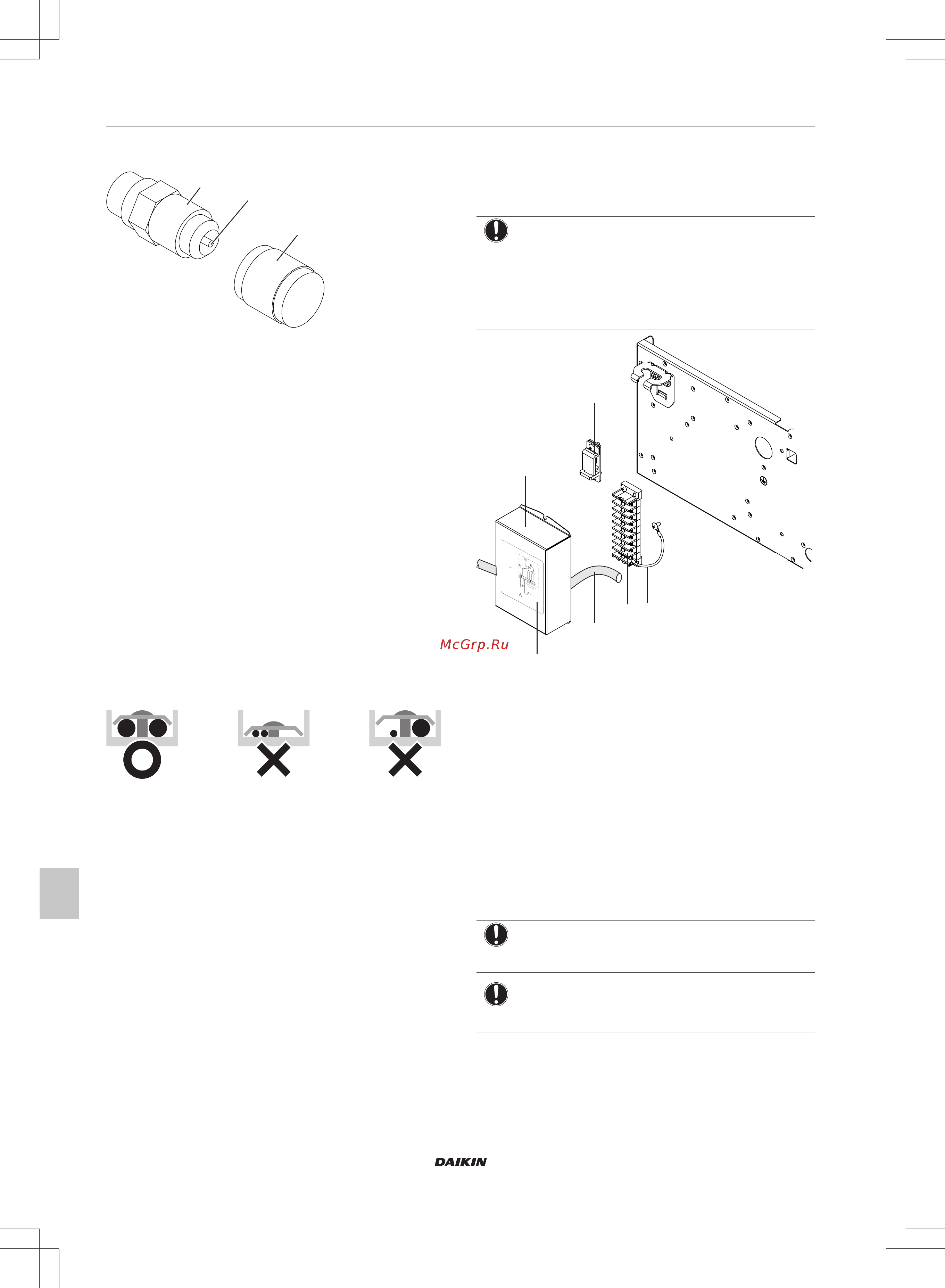

5 Εγκατάσταση
Εγχειρίδιο εγκατάστασης
118
FWE03~11D
Κλιματιστικές μονάδες
3P443944-5E – 2019.09
4 Ενδεχομένως, αργότερα να χρειαστεί συμπληρωματική
πλήρωση με νερό (αλλά ποτέ μέσω της βαλβίδας εξαέρωσης).
a
b
c
a Εξαέρωση
b Βάνα εκτόνωσης πίεσης
c Καπάκι
5.4 Σύνδεση της ηλεκτρικής
καλωδίωσης
5.4.1 Πληροφορίες για τη σύνδεση των
ηλεκτρικών καλωδίων
Τυπική ροή εργασίας
Η σύνδεση της ηλεκτρικής καλωδίωσης συνήθως αποτελείται από τα
εξής στάδια:
1 Βεβαιωθείτε ότι το σύστημα ηλεκτρικής παροχής
συμμορφώνεται με τις ηλεκτρολογικές προδιαγραφές των
μονάδων.
2 Σύνδεση της ηλεκτρικής καλωδίωσης στην κλιματιστική μονάδα.
3 Αλλαγή της διεύθυνσης της ηλεκτρικής καλωδίωσης (αν
εφαρμόζεται).
5.4.2 Οδηγίες για τη σύνδεση των ηλεκτρικών
καλωδίων
Όταν συνδέετε καλώδια ίδιου διαμετρήματος, πρέπει να τα συνδέετε
σύμφωνα με την παρακάτω εικόνα.
Τηρείτε τις σημειώσεις που αναφέρονται παρακάτω κατά τη σύνδεση
των ηλεκτρικών καλωδιώσεων.
Μη συνδέετε καλώδια διαφορετικού διαμετρήματος στον ίδιο
ακροδέκτη τροφοδοσίας. Τυχόν χαλάρωση των συνδέσμων
μπορεί να οδηγήσει σε υπερθέρμανση.
Μην συνδέετε καλώδια διαφορετικού διαμετρήματος με τον ίδιο
ακροδέκτη γείωσης. Τυχόν χαλάρωση των συνδέσμων μπορεί να
επηρεάσει την προστασία.
Χρησιμοποιήστε το καθορισμένο ηλεκτρικό καλώδιο (ανατρέξτε
στην ενότητα "Προδιαγραφές για καλωδίωση στο χώρο
εγκατάστασης"στη σελίδα114). Συνδέστε το καλώδιο καλά στον
ακροδέκτη. Χρησιμοποιήστε την κατάλληλη ροπή σύσφιξης (N·m).
Ροπή σύσφιξης μπλοκ ακροδεκτών παροχής ρεύματος:
1,44~1,88N·m.
Διατηρείτε την καλωδίωση εύτακτη ώστε τα καλώδια να μην
παρεμποδίζουν άλλον εξοπλισμό και να μην πιέζουν το κάλυμμα
των ακροδεκτών ώστε να ανοίξει. Βεβαιωθείτε ότι το κάλυμμα
κλείνει καλά. Τυχόν ατελείς συνδέσεις μπορεί να προκαλέσουν
υπερθέρμανση και, στη χειρότερη περίπτωση, ηλεκτροπληξία ή
πυρκαγιά.
5.4.3 Για να συνδέσετε την ηλεκτρική
καλωδίωση στην κλιματιστική μονάδα
Συμβουλευτείτε το αυτοκόλλητο διάγραμμα καλωδίωσης στο
κάλυμμα των ακροδεκτών.
ΕΙΔΟΠΟΙΗΣΗ
Ακολουθήστε το διάγραμμα καλωδίωσης (παρέχεται με
τη μονάδα, στο εσωτερικό του καλύμματος του
ηλεκτρικού πίνακα).
Βεβαιωθείτε ότι η καλωδίωση ΔΕΝ παρεμποδίζει την
κατάλληλη επανατοποθέτηση του καλύμματος
συντήρησης.
WIRING DIAGRAM
4D121422-1
AC SYSTEM SUPPLY
NEUTRAL
CAPACITOR
PROTECTOR EARTH
EARTH
SELF-OPERATING
THERMAL PROTECTOR
FIELD WIRING
FAN MOTOR
GREEN / YELLOW
FUSE
TERMINAL STRIP
LOWEST SPEED
HIGHEST SPEED
* For the power requirements, refer to the name plate.
L
N
C1
Q1M
M
GRN/YLW
F1U
X1M
1
5
GRN
RED
ORG
BRN
YLW
BLU
GREEN
RED
ORANGE
BROWN
YELLOW
BLUE
NOTE:
GRN
RED
ORG
BRN
YLW
BLU
C1
GRN/YLW
FAN SPEED
SWITCH
X1M
2
1
3
4
5
L
N
L
N
F1U
GRN/YLW
GRN/YLW
M
1~
Q1M
d
c
b
f
a
e
a Κάλυμμα ακροδεκτών
b Αυτοκόλλητο
c Καλώδιο παροχής ρεύματος
d Πλακέτα ακροδεκτών
e Καλώδιο γείωσης
f Διάταξη συγκράτηση καλωδίων
1 Αφαιρέστε το κάλυμμα ακροδεκτών και τη διάταξη συγκράτησης
καλωδίων από τη μονάδα.
2 Συνδέστε το καλώδιο παροχής ρεύματος στην πλακέτα
ακροδεκτών.
3 Στερεώστε το καλώδιο παροχής ρεύματος με τη διάταξη
συγκράτησης καλωδίων.
4 Επανατοποθετήστε το κάλυμμα των ακροδεκτών στη μονάδα.
5.4.4 Για να αλλάξετε τη διεύθυνση της
ηλεκτρικής καλωδίωσης
ΕΙΔΟΠΟΙΗΣΗ
Η ηλεκτρική καλωδίωση μπορεί να αλλάξει στην αντίθετη
πλευρά στον χώρο εγκατάστασης.
ΕΙΔΟΠΟΙΗΣΗ
Προσέξτε να μην μαγκώσετε καλώδια κατά τη σύνδεση του
καλύμματος των ακροδεκτών.
