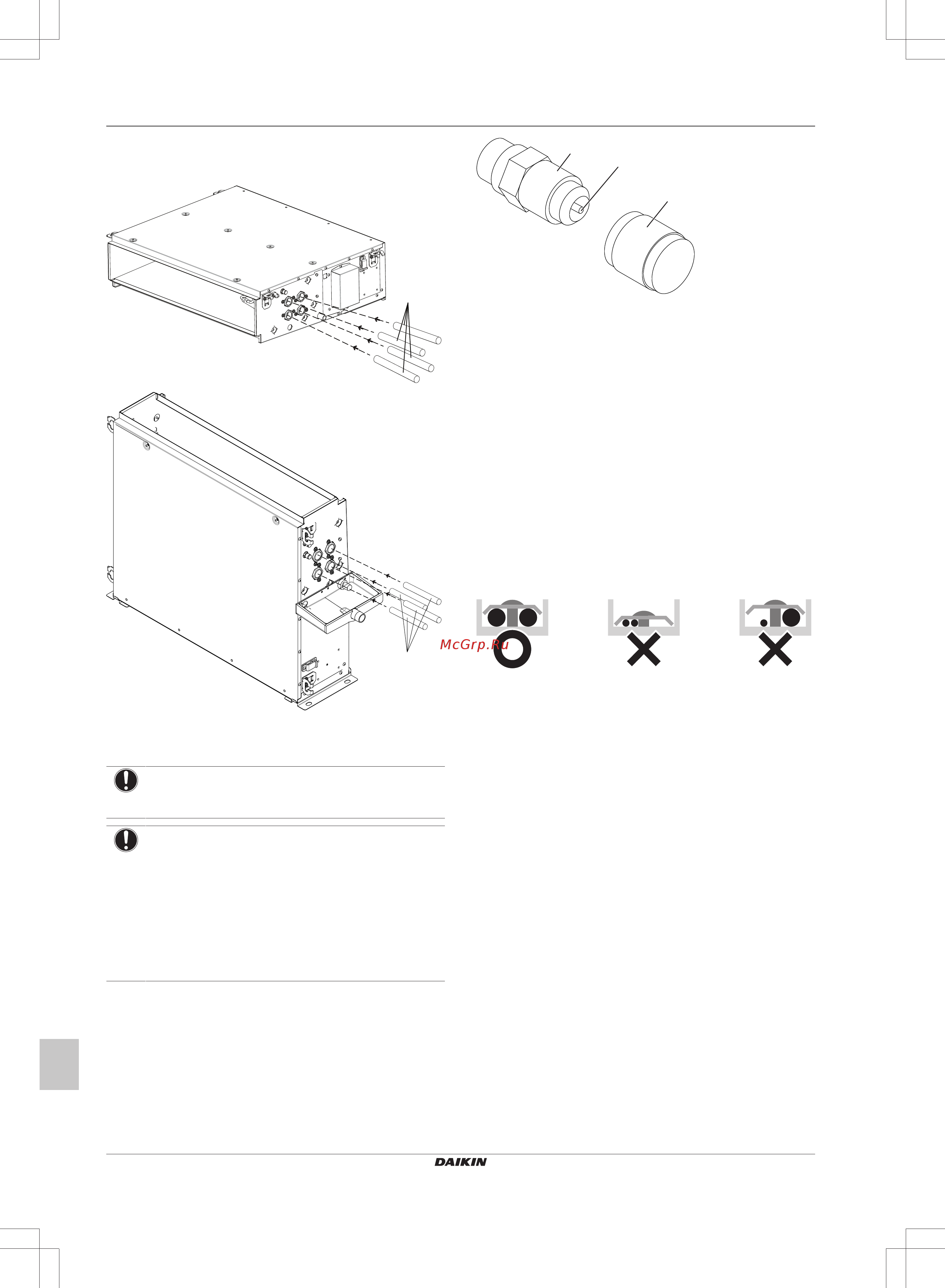

5 Montaj
Montaj kılavuzu
172
FWE03~11D
Fan coil üniteleri
3P443944-5E – 2019.09
2 Yoğuşmanın ve kapasite düşüşünün önlenmesi için, tüm
borular da dahil olmak üzere tüm su devresi mutlaka
yalıtılmalıdır.
a
a
a Bağlantı borusu
5.3.2 Su devresini doldurmak için
BİLDİRİM
Su kalitesinin 98/83 EC sayılı AB direktifine uygun
olduğundan emin olun.
BİLDİRİM
▪ Su devresindeki hava arızaya neden olabilir. Doldurma
sırasında, devredeki tüm havanın boşaltılması mümkün
olmayabilir. Kalan hava, sistemin ilk çalışma saatleri
esnasında otomatik hava tahliyesi vanalarından
boşaltılacaktır. Daha sonra su ilave edilmesi
gerekebilir.
▪ Sistemdeki havayı boşaltmak için, "6 Devreye
alma" sayfa 175 bölümünde açıklanan özel işlevi
kullanın.
1 Başlığı açın.
2 Ünite su devrelerindeki havayı boşaltmak için basınç boşaltma
vanasına basın.
3 Başlığı kapatın.
4 Bu işlemin ardından, su eklenmesi gerekebilir (ancak, su
kesinlikle hava alma vanasından eklenmemelidir).
a
b
c
a Hava tahliyesi
b Basınç boşaltma valfı
c Başlık
5.4 Elektrik kablolarının bağlanması
5.4.1 Elektrik kablolarının bağlanması hakkında
Tipik iş akışı
Elektrik kablolarının bağlanması tipik olarak aşağıdaki aşamalardan
oluşur:
1 Güç besleme sisteminin ünitenin elektrik özelliklerine uygun
olduğundan emin olunması.
2 Elektrik kablolarının fan coil ünitesine bağlanması.
3 Elektrik tesisat yönünü değiştirme (uygunsa).
5.4.2 Elektrik kabloları bağlanırken dikkat
edilmesi gerekenler
Aynı boyuttaki kabloları bağlarken, aşağıdaki şekle göre takın.
Elektrik kablolarının bağlantısını yaparken aşağıda verilen notları
dikkate alın.
▪ Aynı güç besleme terminaline farklı ebatta kablolar bağlamayın.
Bağlantıdaki gevşeklik aşırı ısınmaya neden olabilir.
▪ Aynı topraklama terminaline farklı büyüklükteki kablolar
bağlamayın. Bağlantıdaki gevşeklikler korumayı zayıflatabilir.
▪ Belirtilen elektrik kablolarını kullanın (bkz. "Saha kablolarının
özellikleri"sayfa169). Kabloyu sıkı bir şekilde terminale bağlayın.
Uygun sıkma torkunu (N·m) kullanın.
▪ Güç beslemesi terminal bloğu sıkma torku: 1,44~1,88N·m.
▪ Kabloların diğer ekipmanları engellememesi veya terminal
kapağını açmaya zorlaması için kabloları düzgün tutun. Kapağın
sağlam şekilde kapandığından emin olun. Yanlış veya eksik
bağlantılar aşırı ısınmaya ve daha da kötüsü elektrik çarpmasına
veya yangına neden olabilir.
