5 Instalação
Manual de instalação
134
FWE03~11D
Ventilo-convectores
3P443944-5E – 2019.09
b
a

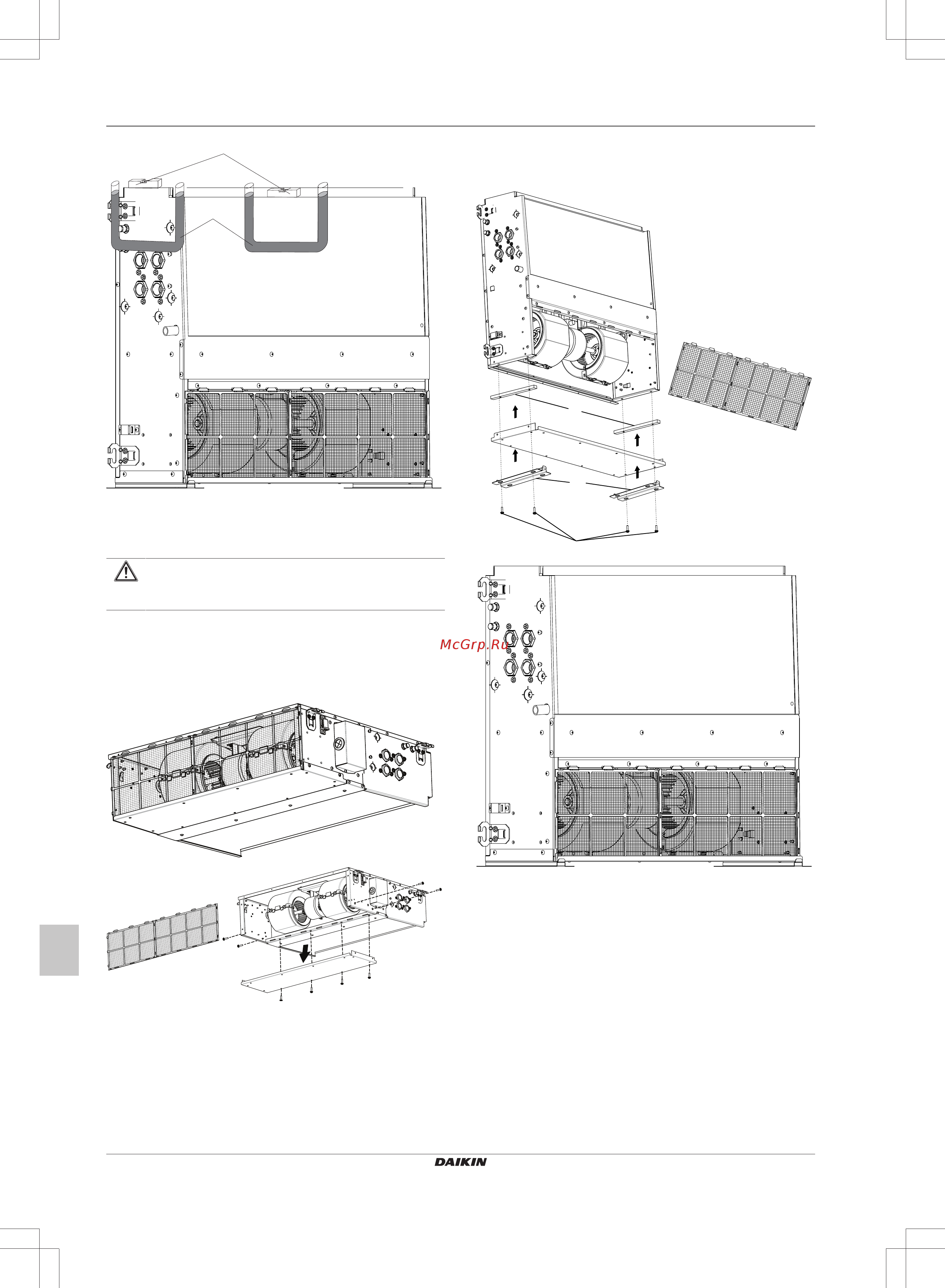

5.2 Mudar da instalação horizontal
para a instalação vertical
CUIDADO
Certifique-se de que a unidade fica nivelada em todas as
direcções.
Caso mude da instalação horizontal para a instalação vertical, siga
as instruções que se seguem.
1 Retire o filtro de ar.
2 Retire os parafusos da tampa para assistência técnica e
remova-a da unidade.
a
b
3 Insira o suporte de borracha (incluído no kit opcional) na área
livre entre a placa lateral e os rebordos inferiores.
4 Volte a colocar a tampa para assistência técnica na parte
inferior.
5 Fixe as 2 bases de instalação do kit opcional de instalação
vertical à tampa para assistência técnica com os 4 parafusos
do kit opcional.
6 Volte a colocar o filtro de ar na guia do filtro da tampa para
assistência técnica.
7 A unidade está pronta para a instalação vertical.
a
d
e
c
b
a Filtro de ar
b Tampa para assistência técnica
c Bases de instalação
d Parafusos
e Filtro de ar
