3 Справочная информация о блоках
Руководство по монтажу
148
FWE03~11D
Фанкойлы
3P443944-5E – 2019.09
3 Справочная информация о
блоках
3.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Распознавание фанкойла.
3.2 Идентификация

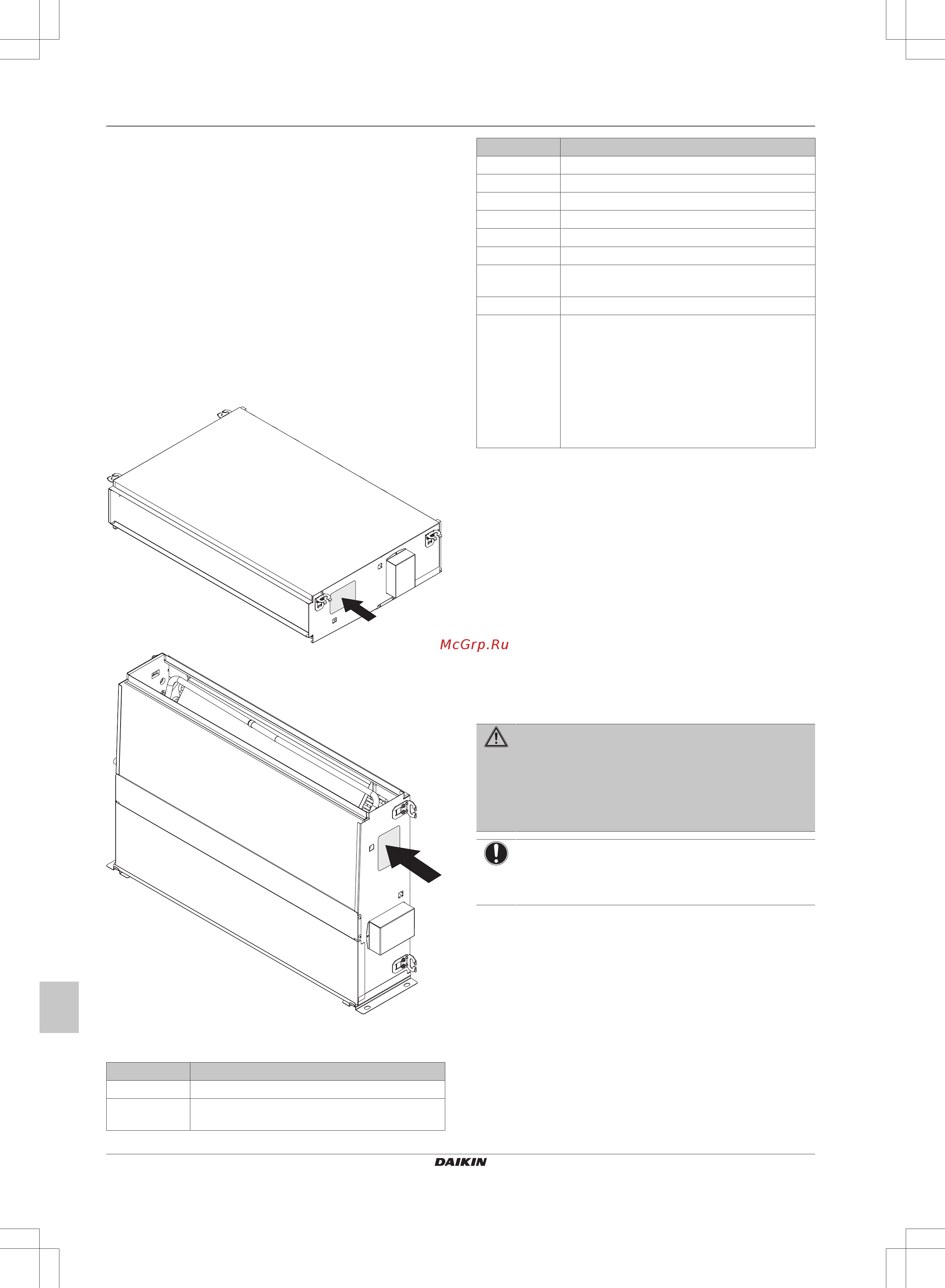

3.2.1 Опознавательная табличка: Фанкойл
Местоположение
Идентификация модели
Пример: FWE03DAFN5V3—L
Код Описание
FW Водяной фанкойл
E Переменно-низкое статическое давление (LSP)
без корпуса
Код Описание
03 Класс мощности: 03=1,5кВт
D Значительное изменение модели (A-Z)
A Незначительное изменение
F 4-трубная система
N Без вентиля
5 Завод Hendek
V3 Электромотор вентилятора / однофазный /
50Гц / 220~240В
— Без опций
L S: подвод воды слева – электросоединение
слева
L: подвод воды слева – электросоединение
справа
T: подвод воды справа – электросоединение
справа
R: подвод воды справа – электросоединение
слева
4 Подготовка
4.1 Обзор: подготовка
В этом разделе рассказывается о том, что нужно сделать,
прежде чем отправиться к месту установки.
Вот какие сведения здесь изложены:
▪ Как подготовить место установки
▪ Подготовка трубопроводов воды
▪ Как подготовиться к прокладке электропроводки
4.2 Как подготовить место
установки
ПРЕДУПРЕЖДЕНИЕ
НЕ размещайте под фанкойлом предметы, которые
могут намокнуть. Конденсат на поверхности главного
блока или трубок с водой, грязь в воздушном фильтре
или засор слива могут привести к каплеотделению и,
как следствие, к порче или поломке указанных
предметов.
ПРИМЕЧАНИЕ
Обратитесь к своему поставщику оборудования за
рекомендациями о том, как не допускать избыточного
статического давления извне на блок.
Не устанавливайте и не эксплуатируйте блок в помещениях,
указанных ниже.
▪ Там, где присутствуют минеральные масла, масляные пары
или взвеси, например в кухонных помещениях (во избежание
порчи пластмассовых деталей).
▪ В местах с повышенным содержанием газов, вызывающих
коррозию, например паров сернистых соединений. Это может
привести к коррозии медных трубок и мест их пайки.
▪ В местах, где воздух пропитан солями (например, на морском
побережье), либо имеют место резкие скачки напряжения
(напр., на промышленных предприятиях). На борту
транспортных средств и судов.
