4 Vorbereitung
Installationsanleitung
23
FWE03~11D
Ventilator-Konvektoren
3P443944-5E – 2019.09

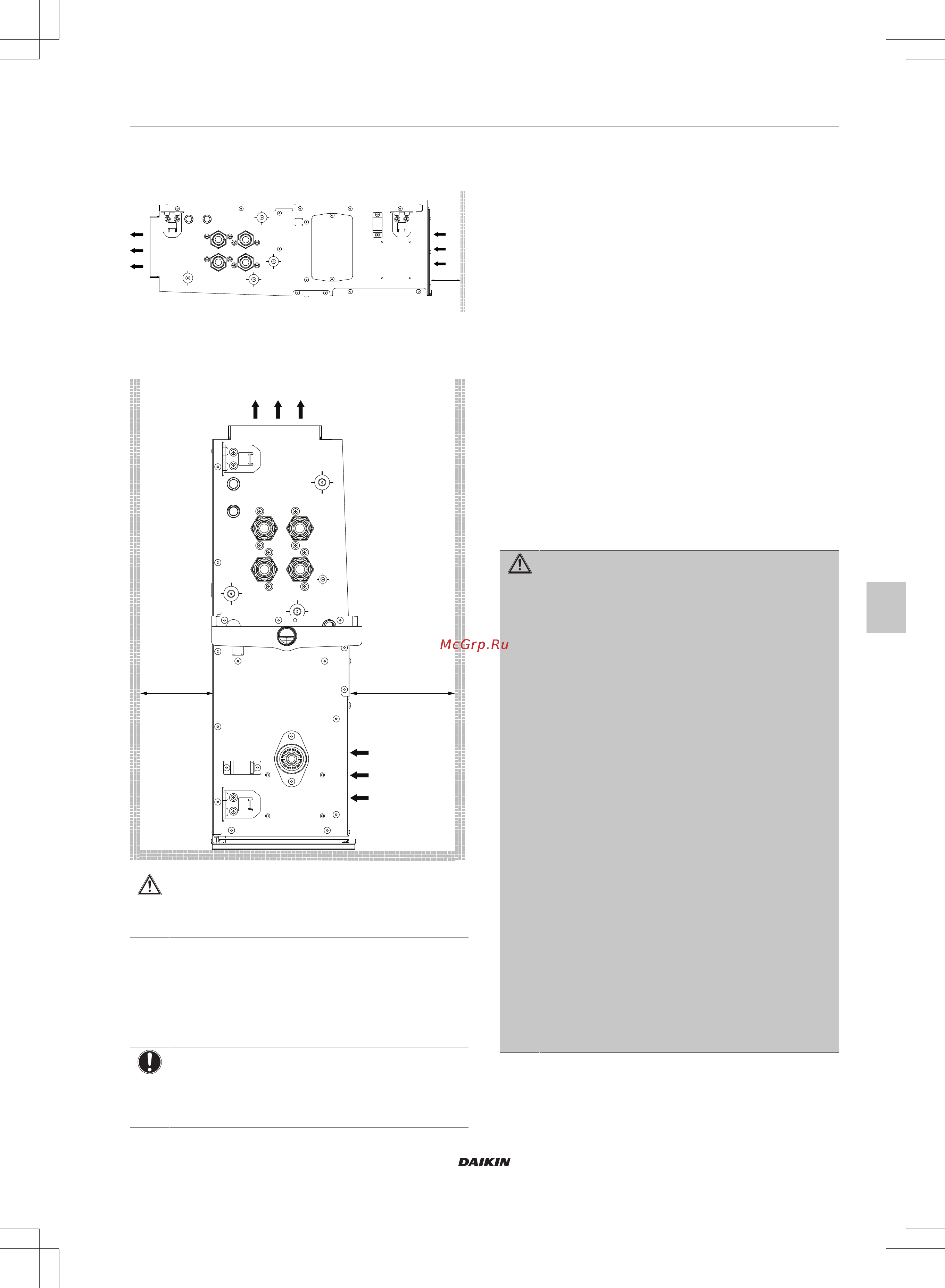

Horizontale Installation
Die Einheit muss mindestens 2,5 m vom Boden an der Decke
hängend installiert werden.
≥150
Vertikale Installation
Der vertikale Platz zum zur Filter-Wartung muss wie abgebildet
beachtet werden.
≥10
≥150
ACHTUNG
Verwenden Sie bei der vertikalen Installation keine
Aufhängebolzen. Die vertikale Installation muss mit dem
dafür vorgesehenen Einbausatz erfolgen (ESFH01DS).
4.3 Vorbereiten der Wasserleitungen
Die Einheit wird über ihren Wasser-Einlass und ihren Wasser-
Auslass am Wasserkreislauf angeschlossen. Der Wasserkreislauf
muss von einem qualifizierten Installateur angeschlossen werden
und den geltenden gesetzlichen Vorschriften entsprechen.
HINWEIS
Die Einheit darf nur in einem geschlossenen
Wasserkreislaufsystem betrieben werden. Der Einsatz in
einem offenen Wasserkreislaufsystem kann zu
übermäßiger Korrosion der Wasserleitungen führen.
Überprüfen Sie vor dem Anschluss an die Wasserleitungen die
folgenden Punkte:
▪ Der maximale Wasserdruck beträgt 1MPa.
▪ Die minimale Wassertemperatur beträgt 5°C.
▪ Die maximale Wassertemperatur beträgt 90°C.
▪ Achten Sie darauf, bauseitig nur Komponenten zu installieren, die
dem Wasserdruck und der Temperatur standhalten.
▪ Sehen Sie Im Wasserkreislauf die notwendigen
Sicherheitsvorrichtungen vor, damit dass der Wasserdruck den
maximal zulässigen Betriebsdruck nie übersteigt.
▪ Sorgen für einen ordnungsgemäßen Abfluss für das
Druckentlastungsventil, damit kein Wasser zu stromführenden
Teilen gelangen kann.
▪ Installieren Sie am Gerät Absperrventile, um die routinemäßigen
Wartungsarbeiten ohne Entleeren des Systems zu ermöglichen.
▪ Sehen Sie an allen niedrigen Stellen des Systems Abflusshähne
vor, um für Wartungszwecke eine vollständige Entleerung des
Kreislaufs zu ermöglichen.
▪ Sehen Sie an allen hohen Stellen des Systems Entlüftungsventile
vor. Diese sollten sich an leicht zugänglichen Stellen befinden.
4.4 Vorbereiten der Elektroinstallation
4.4.1 Verdrahtung vorbereiten
WARNUNG
▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit
Kupferadern.
▪ Es ist darauf zu achten, dass die bauseitige
Verkabelung den dafür gültigen Gesetzen und
Vorschriften entspricht.
▪ Die gesamte bauseitige Verkabelung MUSS gemäß
dem Elektroschaltplan durchgeführt werden, der mit
dem Produkt mitgelieferten wurde.
▪ Kabel und Kabelbündel NIEMALS quetschen. Darauf
achten, dass Kabel NIEMALS mit Rohren oder
scharfen Kanten in Berührung kommen. Darauf achten,
dass auf die Kabelanschlüsse kein zusätzlicher Druck
von außen ausgeübt wird.
▪ Unbedingt auf eine korrekte Erdung achten. Erden Sie
das Gerät NICHT über ein Versorgungsrohr, einen
Überspannungsableiter oder einen Telefon-Erdleiter.
Bei unzureichender Erdung besteht Stromschlaggefahr.
▪ Achten Sie darauf, dass das System für die
Stromversorgung einen eigenen Stromkreis verwendet.
Schließen Sie AUF KEINEN FALL andere Geräte an
diesen Stromkreis an.
▪ Achten Sie darauf, dass alle erforderlichen
Sicherungen und Schutzschalter installiert sind.
▪ Installieren Sie immer einen Fehlerstrom-
Schutzschalter. Bei Missachtung dieser Regeln besteht
Stromschlag- oder Brandgefahr.
▪ Achten Sie bei der Installation des Fehlerstrom-
Schutzschalters darauf, dass er kompatibel ist mit dem
Inverter (resistent gegenüber hochfrequente störende
Interferenzen), um unnötiges Auslösen des
Fehlerstrom-Schutzschalters zu vermeiden.
