8 Teknik veriler
Montaj kılavuzu
178
FWE03~11D
Fan coil üniteleri
3P443944-5E – 2019.09
8 Teknik veriler
▪ En son teknik verilerin bir alt kümesine bölgesel Daikin web
sitesinden (genel erişime açık) ulaşılabilir.
▪ En son teknik verilerin tam kümesine Daikin Business Portal
üzerinden ulaşılabilir (kimlik denetimi gerekir).

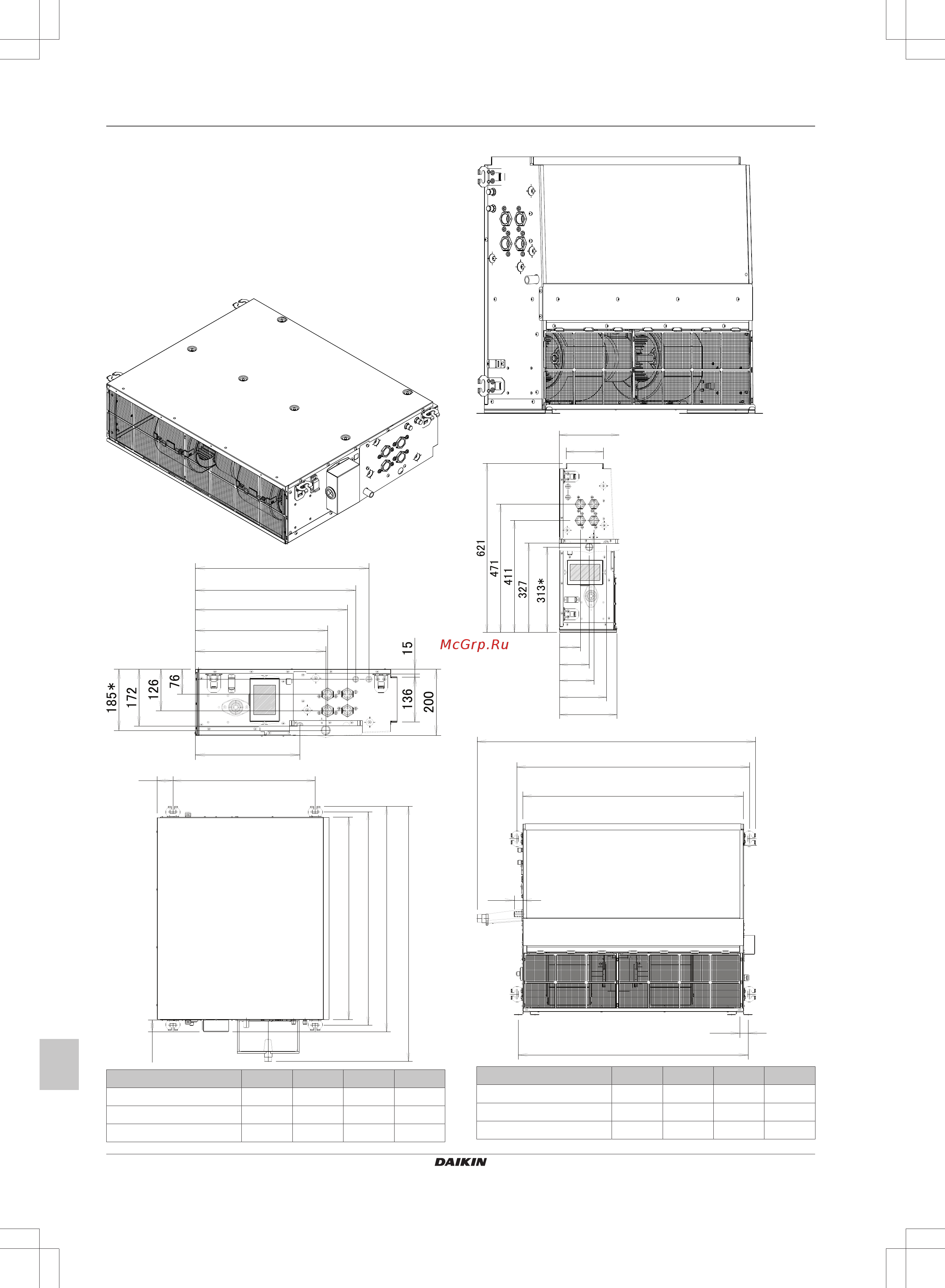

8.1 Boyutlar
Yatay görünüm
400
31
316
525
485
394 *
460
505*56
42
A
B*
C
D
Birimler: mm A B C D
FWE03~05 719 757 799 909
FWE06 919 957 999 1109
FWE07~11 1119 1157 1199 1309
Dikey görünüm
136
220
210
76
109 *
126
172
D
27
C
A
B
39
27
Birim: mm A B C D
FWE03~05 719 757 909 747
FWE06 919 957 1109 947
FWE07~11 1119 1157 1309 1147
