132
日本語

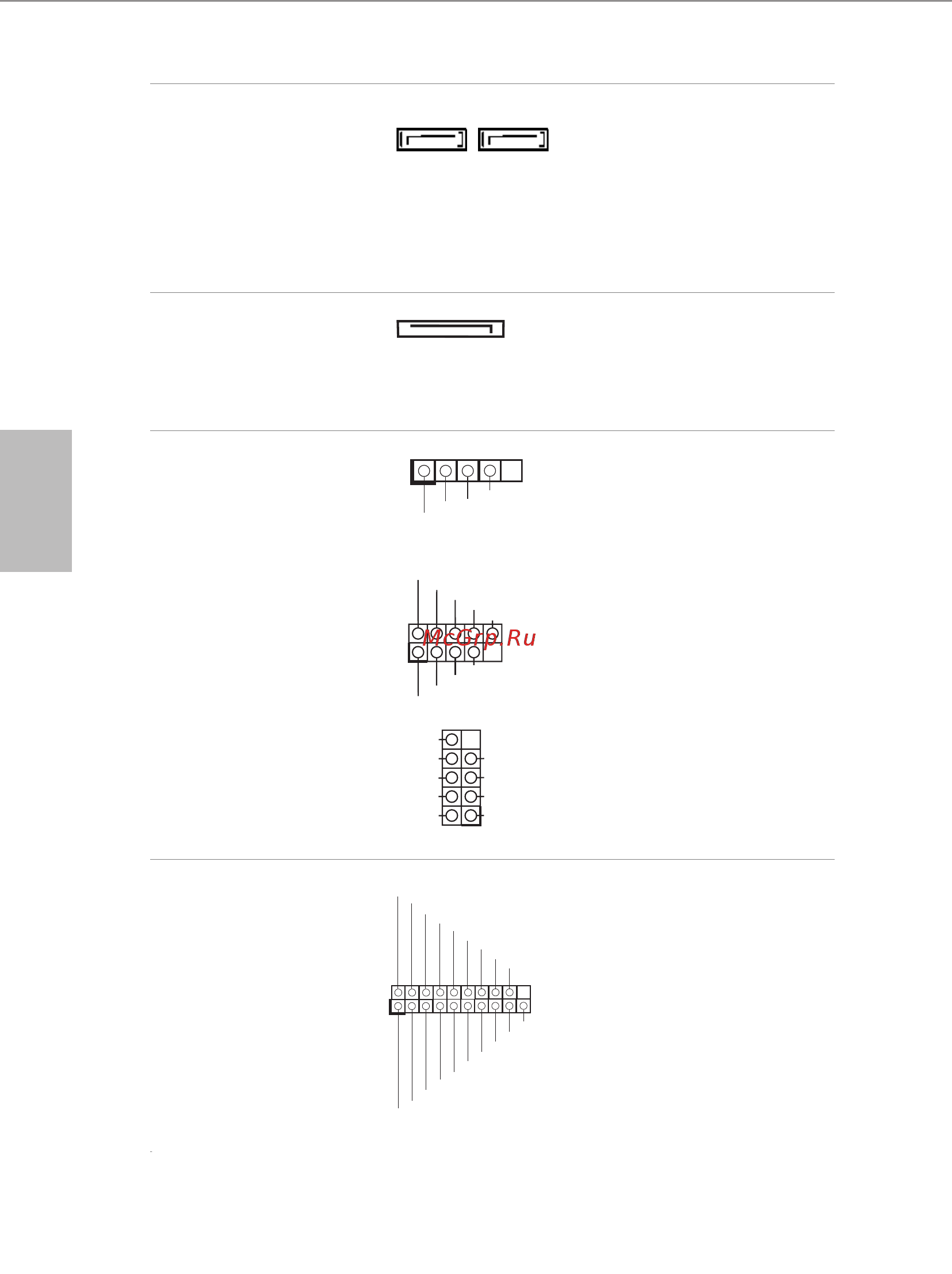

シリアル ATA3 コネクタ
ー
(SATA3_1: p.1, No. 4 参
照 )
(SATA3_2: p.1、No. 3 参照）
これら 2 つの SATA3 コネ
ク タ ー は 、最 高 6.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サ ポ ートします。
SATA 電源コネクタ
（SA
TA_ 電源 1）
（p.1、No. 1 参照）
SATA 電源ケーブルを接
続してくだ さ い 。
USB 2.0 ヘ
ッダ ー
（5 ピン USB6）
（p.1、No. 2 参照）
（9 ピン USB4_5）
（p.1、No. 6 参照）
（9 ピン USB7_8）
（p.1、No. 18 参照）
I/O パネルの 2 つの USB
2.0 ポートに加えて、この
マザ ーボードに は 2 つの
ヘッダ ー が あります。 各
USB 2.0 ヘッダーは、2 つ
の ポ ートを サ ポ ートでき
ます。
USB 3.0 ヘ
ッダ ー
（19 ピン USB3_4_5）
（p.1、No. 8 参照）
I/O パネルの 1 つの USB
3.0 ポートに加えて、この
マザ ーボードに は 1 つの
ヘッダ ー が あります。 各
USB 3.0 ヘッダーは、2 つ
の ポ ートを サ ポ ートでき
ます。
SATA3_2 SATA3_1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
