146
簡体中文
簡体中文

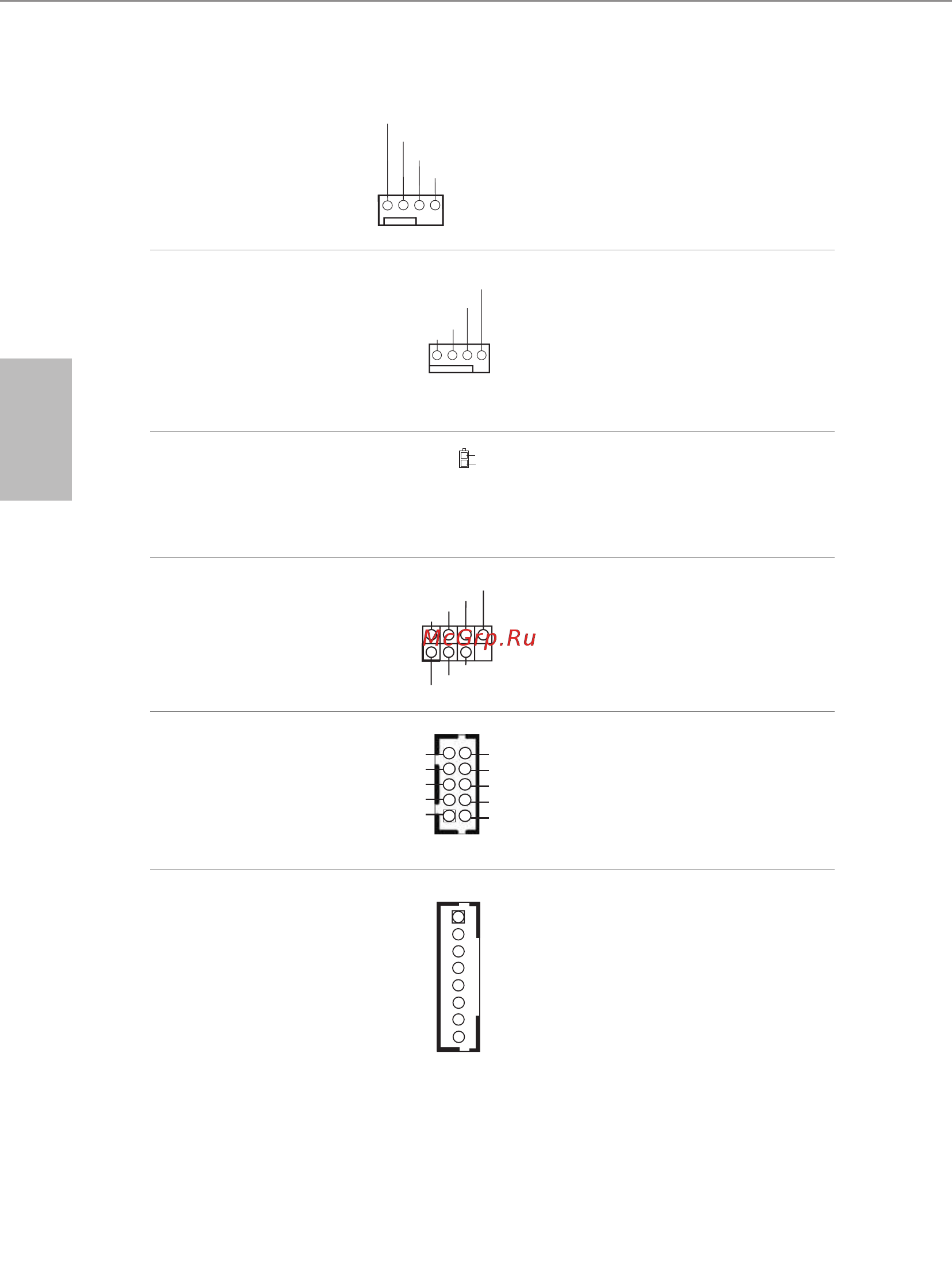

机箱风扇接口
（4 针 CHA_FAN1）
（见第 1 页， 第 9 个）
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
CPU 风扇接口
（4 针 CPU_FAN1）
（见第 1 页， 第 7 个）
此主板提供 4 针 CPU 风
扇（静音风扇）接口。
如果您打算连接 3 针
CPU 风扇，请将它连接
到针脚 1-3。
内部电源接脚
（2 针 ATX19V_IN1）
（见第 1 页， 第 7 个）
此主板提供 2 针 ATX 19V
电源接口。
客户红外线
模块接脚
（7 针 CIR1）
（见第 1 页，第 10 个）
此接脚可用于连接遥控接收
器。
串行端口接脚
（9 针 COM1）
（见第 1 页，第 17 个）
此 COM1 接脚支持串行
端口模块。
背光控制
接脚
（8 针 BLT_VOL1）
（见第 1 页，第 16 个）
1: 背光启用
2: 背光控制
3: 背光电源
4: 背光电源
5: GND
6: GND
7: 亮度 _ 增强
8: 亮度 _ 降低
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
RTS
CTS
GN
D
TXD
DCD
DS
R
DTR
RX
D
1
NC
RI
1
+19V
GND
1
2
