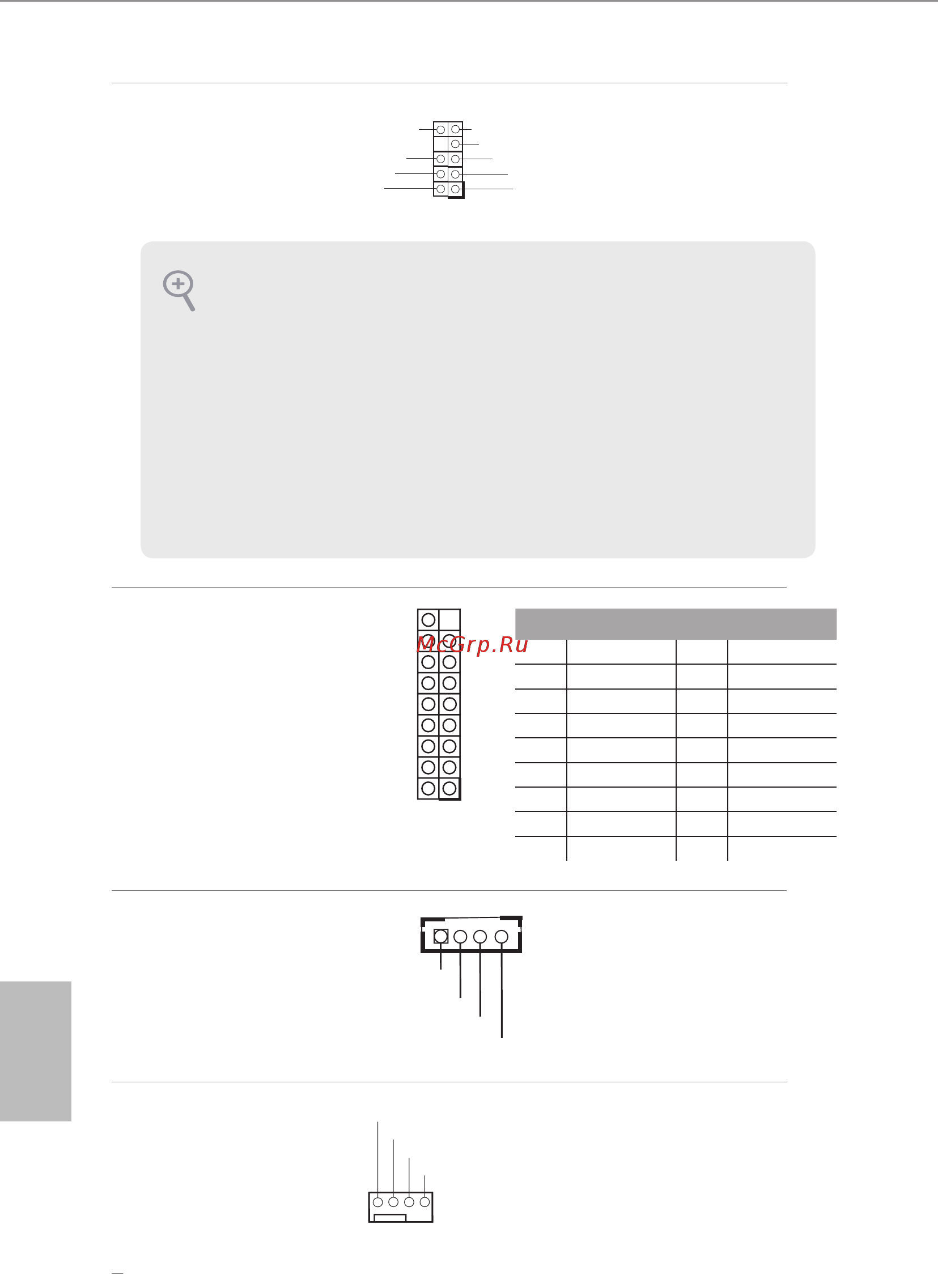

28
Deutsch
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 25)
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
Analoges Surround
Audiosteckleiste
(17-polig, HD_AUDIO2)
(siehe S. 1, Nr. 28)
3-W-Audio-Amp-Aus-
gang
Wafer-Steckleiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 27)
Bitte verbinden Sie den
Gehäuselautsprecher mit
dieser Stileiste.
Gehäuselüeranschluss
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 9)
Bitte verbinden Sie das
Lüerkabel mit dem
Lüeranschluss; der
schwarze Draht gehört
zum Erdungskontakt.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu
jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen
in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Au-
diostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie
nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-
Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelaut-
stärke)“ an.
12
1718
Pol Signalname Pol Signalname
18 SENSE 17 KEY
16 LFE 15 A_GND
14 A_GND 13 Center
12 Surr_Rear_R 11 A_GND
10 A_GND 9 Surr_Rear_L
8 Surr_Side_R 7 A_GND
6 A_GND 5 Surr_Side_L
4 Front_R 3 A_GND
2 A_GND 1 Front_L
Front_L+
Front_R-
Front_R+
Front_L-
1
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
