83
Русский
N3150TM-ITX

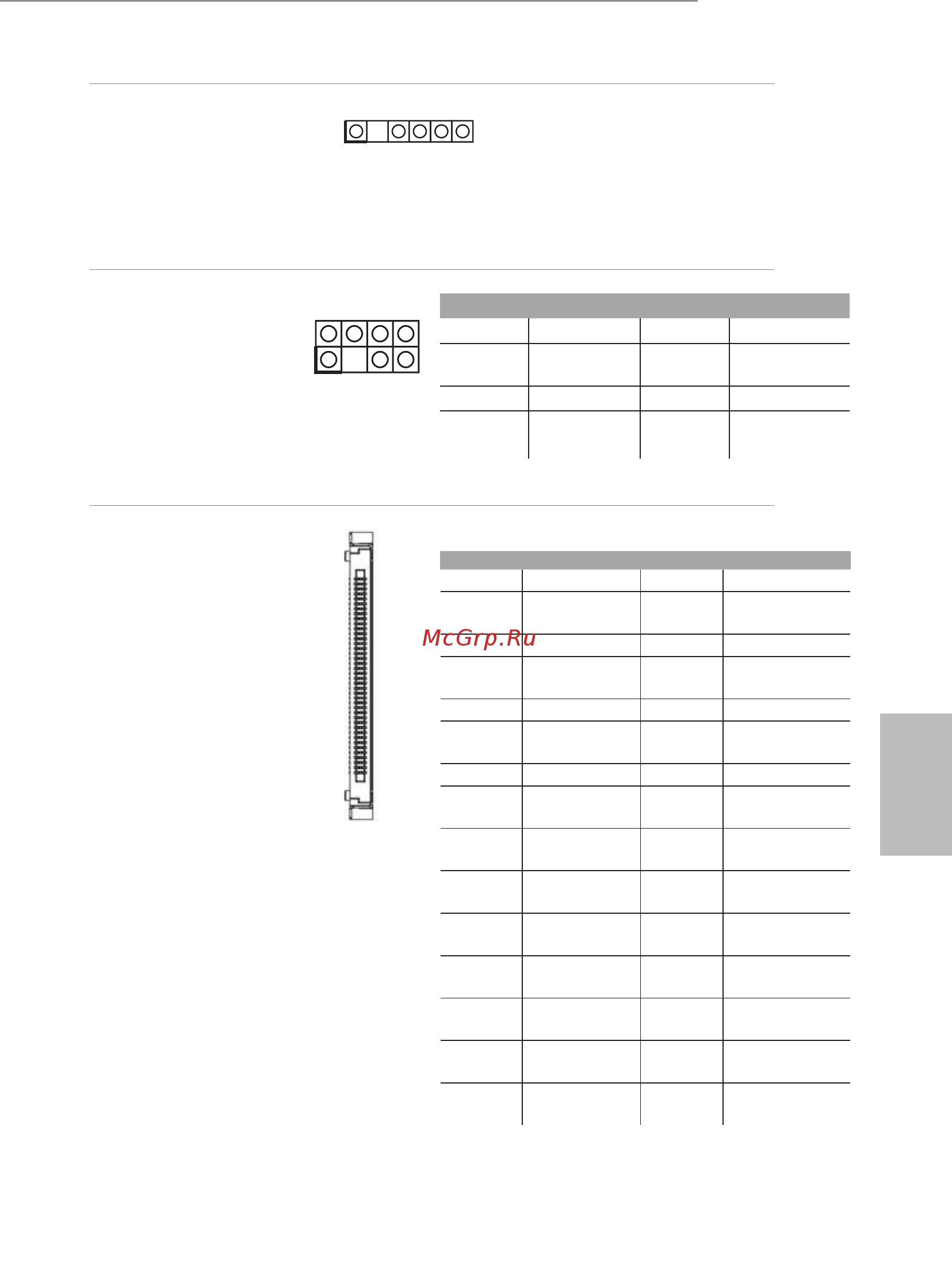

Колодка цифрового
микрофона
(5-контактная, DMIC1)
(См. стр. 1, № 26)
1: +5
2: В Без контактов
3: SPDIF_OUT/DMIC_CLK
4: GND
5: DMIC_DATA
6: +3.3 В
ПК для домашнего
кинотеатра
Колодка
(7-контактная, HTPC1)
(См. стр. 1, № 24)
Разъем панели LVDS
(40-контактная, LVDS1)
(См. стр. 1, № 15)
1
КОНТАКТ Имя сигнала КОНТАКТ Имя сигнала
8 HDMI CEC 7 #Power_Button
6 SMB_DATA 5
3,3 В Режим
ожидания
4 SMB_CLK 3 Без контактов
2 GND 1
Индикатор
записи
КОНТАКТ Имя сигнала КОНТАКТ Имя сигнала
1 ODD_Lane3_P 21 NC
2
ODD_Lane3_
N
22 EDID_3,3В
3 ODD_Lane2_P 23 LCD_GND
4
ODD_Lane2_
N
24 LCD_GND
5 ODD_Lane1_P 25 LCD_GND
6
ODD_Lane1_
N
26 ODD_CLK_P
7 ODD_Lane0_P 27 ODD_CLK_N
8
ODD_Lane0_
N
28 BKLT_GND
9
EVEN_Lane3_
P
29 BKLT_GND
10
EVEN_Lane3_
N
30 BKLT_GND
11
EVEN_Lane2_
P
31 EDID_CLK
12
EVEN_Lane2_
N
32 BKLT_ENABLE
13
EVEN_Lane1_
P
33
BKLT_PWM_
DIM
14
EVEN_Lane1_
N
34 EVEN_CLK_P
15
EVEN_Lane0_
P
35 EVEN_CLK_N
1
40
2 8
