81
Русский
N3150TM-ITX

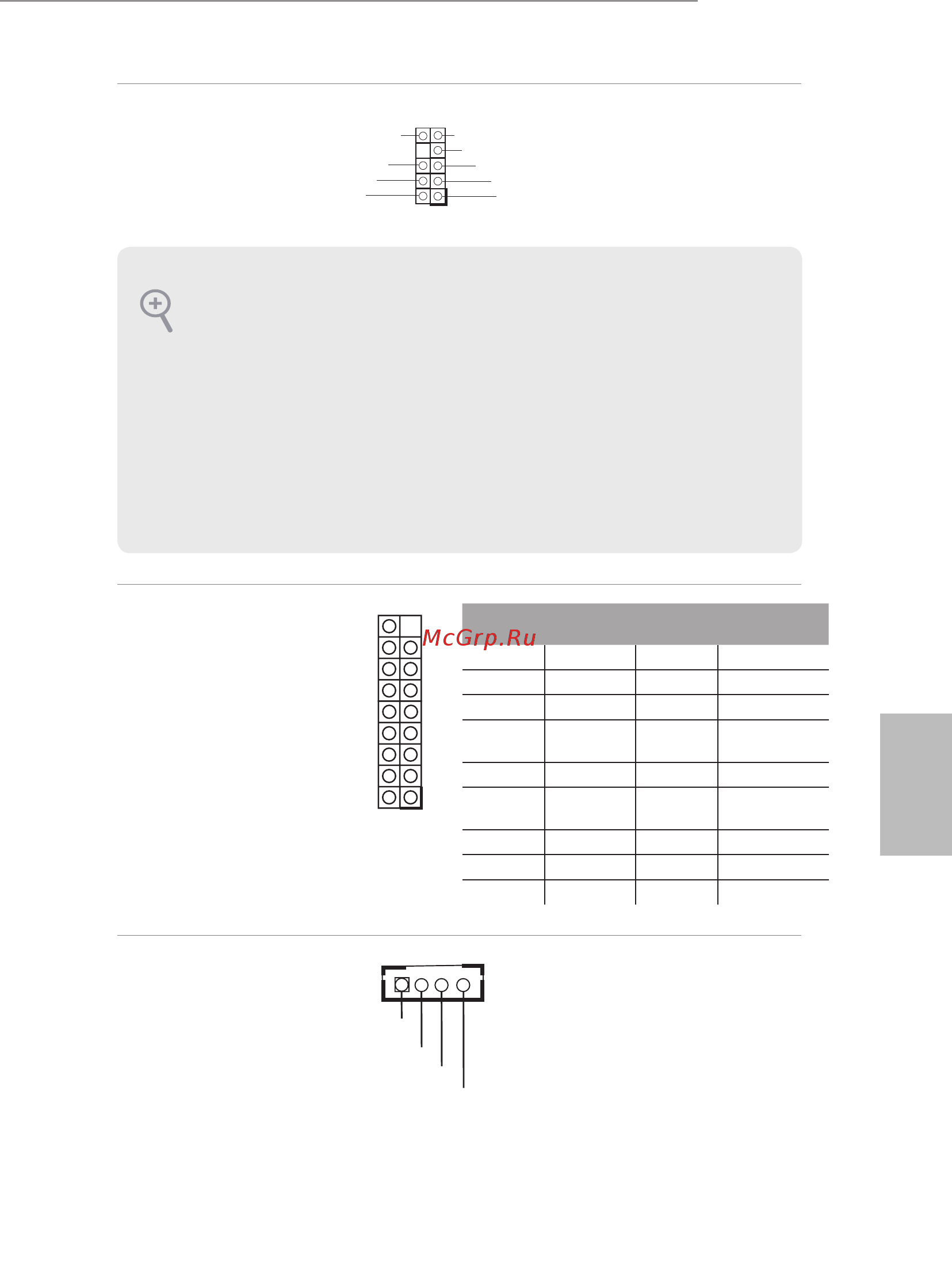

Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 25)
Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.
Аналоговый объемный
звук
Колодка звука
(17-контактная, HD_
AUDIO2)
(См. стр. 1, № 28)
Выход усилителя звука 3
Вт
Колодка пластины
(4-контактная, SPEAK-
ER1)
(См. стр. 1, № 27)
Предназначена для
подключения динамика
корпуса.
12
1718
КОНТАКТ
Имя
сигнала
КОНТАКТ Имя сигнала
18 SENSE 17 KEY
16 LFE 15 A_GND
14 A_GND 13 Центральный
12
Surr_Rear_
R
11 A_GND
10 A_GND 9 Surr_Rear_L
8
Surr_Side_
R
7 A_GND
6 A_GND 5 Surr_Side_L
4 Front_R 3 A_GND
2 A_GND 1 Front_L
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней пане-
ли, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
Front_L+
Front_R-
Front_R+
Front_L-
