144
簡体中文
簡体中文

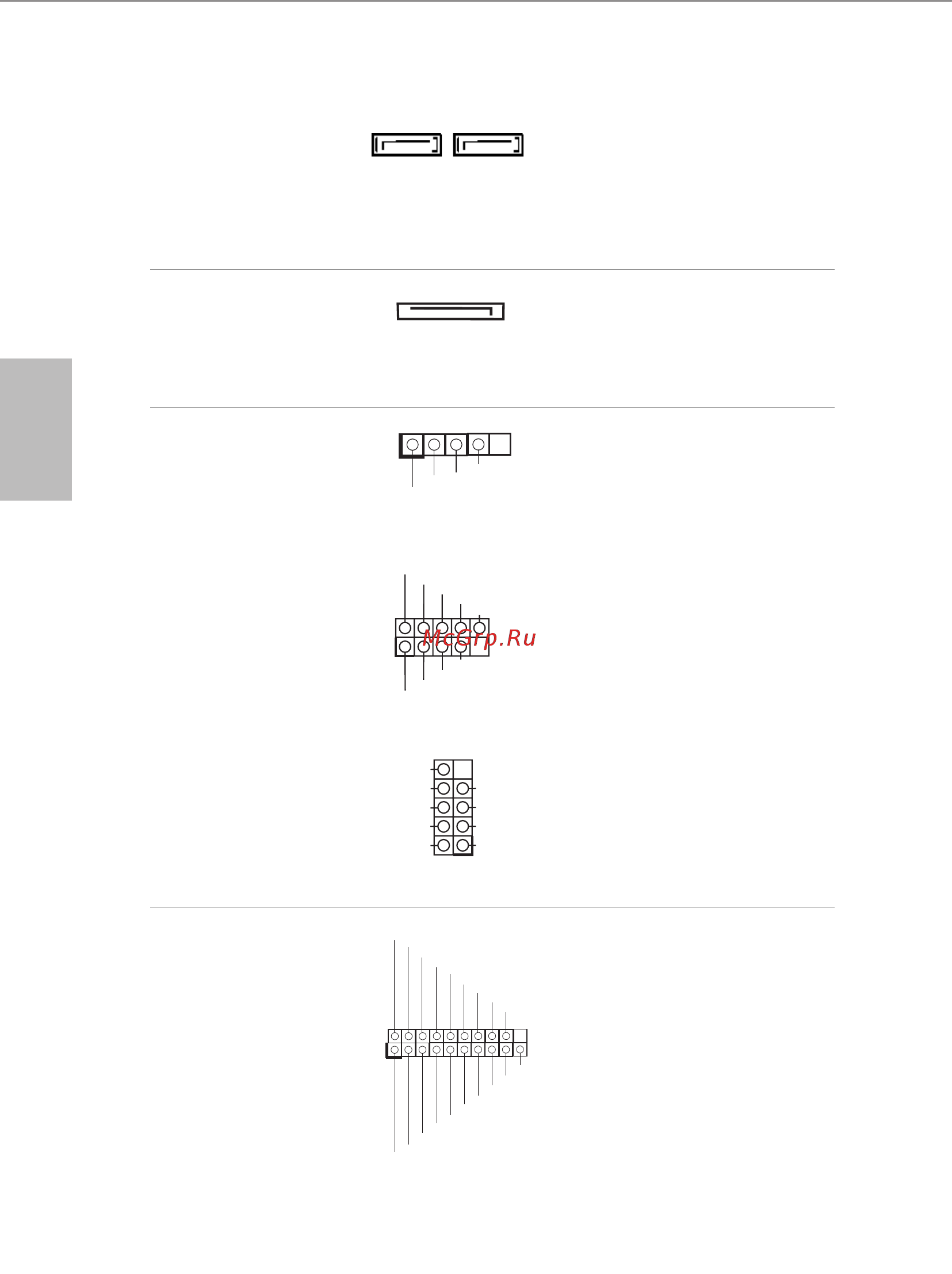

串行 ATA3 接口
（SATA3_1:
见第 1 页 , 第 4 个）
（SATA3_2:
见第 1 页，第 3 个）
这两个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
SATA 电源接口
（SATA_POW1）
（见第 1 页，第 1 个）
请连接 SATA 电源线。
USB 2.0 接脚
（5 针 USB6）
（见第 1 页，第 2 个）
（9 针 USB4_5）
（见第 1 页，第 6 个）
（9 针 USB7_8）
（见第 1 页，第 18 个）
除 I/O
面板上的三个 USB
2.0 端口外，此主板上还
有三个接脚。 每个 USB
2.0 接脚可以支持两个端
口。
USB 3.0 接脚
(19 针 USB3_4_5)
（见第 1 页，第 8 个）
除 I/O
面板上的一个 USB
3.0 端口外，此主板上还
有一个接脚。每个 USB
3.0 接脚可以支持两个端
口。
SATA3_2 SATA3_1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
